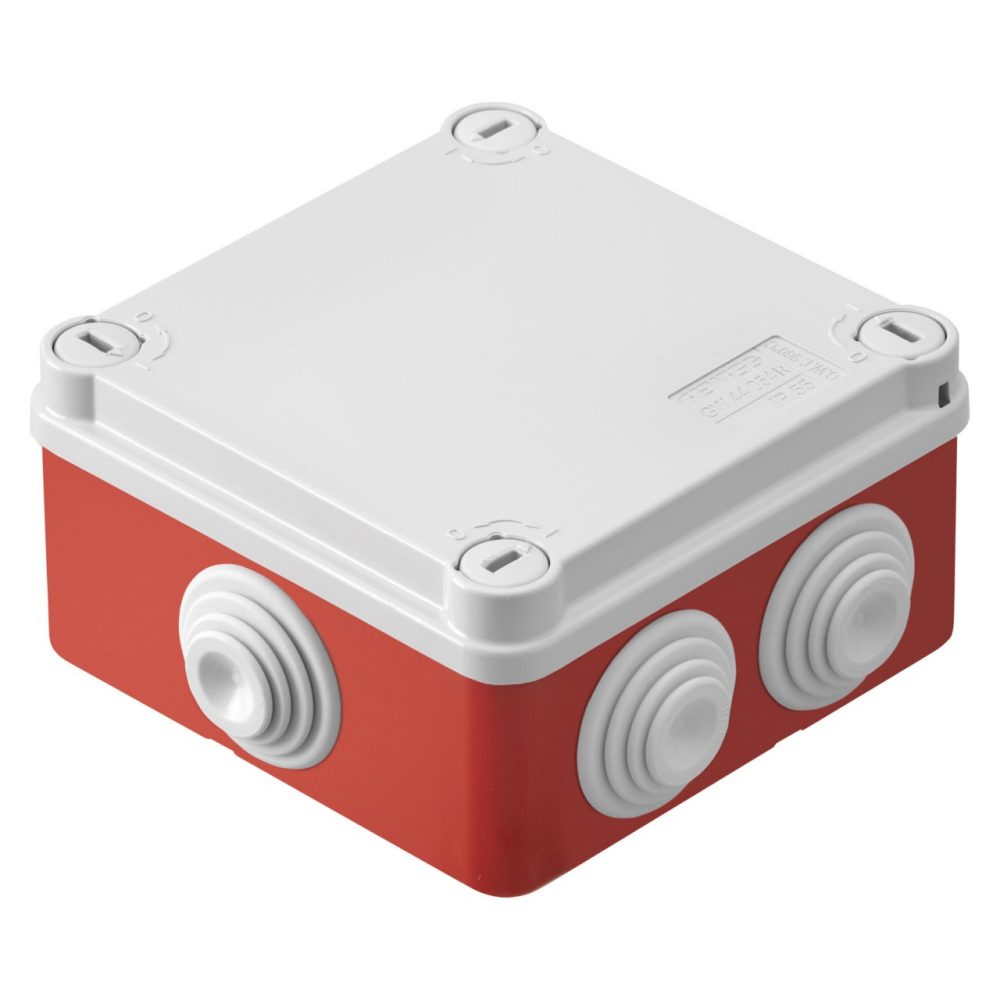

ABZWEIGKÄSTEN MIT FLACHEM DECKEL UND SCHNELLBEFESTIGUNGSSCHRAUBE-IP55-INNEN-ABMESSUNGEN 100X100X50-KABELEINFÜHRUNGEN-GWT960ºC-GRAU-ABZWEIGKÄSTEN ROT

Code: GW44054R

Baureihen: Baureihe 44 CE
Staub- und wassergeschützte Aufputzabzweigkästen

Die 44 CE-Dosen-Serie besteht aus 3 Familien, die aus verschiedenen Technopolymeren (von denen zwei halogenfrei sind) bestehen und in 11 Größen mit einer normalen oder hohem Fassungsvermögen, hohen oder niedrigen Deckeln, blinden oder transparenten, glatten Wänden oder mit anwendungsfreundlichen Kabeldurchführungen erhältlich sind.

IP55

IK08

960 °C

75 °C

Technische Informationen

Information
Download
Software
Zertifikate
Isolations- klasse II (gemäß IEC 61140)
Schutzart IP55
Material Technopolymer GWPLAST 75
Schlagfestigkeit IK08
Innen-Abmessungen BxHxT(mm) 100x100x50
Einführungen Anz. Öffnungen / Ø 6 / 29
Deckelschrauben (Anz./Mat.) 4 Kunstst., 1/4 Umdr.. Plombierbar
Anwendung Besondere Anwendungen
Glühdrahtprüfung 960 °C
Farbe Dose Rot RAL 3000
Farbe Deckel Grau ähnlich RAL 7035
Deckel Flach verschraubt
Betriebstemperatur -25 +60 °C
Electrocod 02210
Kugeldruckprüfung 75 °C
Anzugsdrehmoment schrauben 1 Newton/Meter
Wände Mit Kabeleinführung
Zubehör für Wiederherstellung der Schutzart GW44622
Ware Number 85381000

Product Data Sheet

DXF zeichnung

Technische daten - DE

Technische daten - EN

Technische daten - IT

Technische daten - ES

CADpro

Advanced design of electrical systems

Mehr anzeigen

AUTOCAD Plugin

Plugin with GEWISS products for the software AUTOCAD®

Mehr anzeigen

REVIT Plugin

Plugin with GEWISS products for the design software REVIT®

Mehr anzeigen

PRICE

Estimation of electrical systems

Mehr anzeigen

Reach Konformitätserklärung

Siehe das zeugnis

Siehe das zeugnis

Siehe das zeugnis

CE-zeichen

AUSSTATTUNG UND NOTIZEN
MERKMALE: Gehäusetyp H gemäß EN 60670-1, und Typ Ha gemäß IEC 60670-1. Kugeldruckprüfung = 75° C. Membran-Kabeleinführungen geeignet für Kabel Ø 4 bis 14 mm und Rohre Ø 16, 20 und 25 mm. Die Dose hat auf der Unterseite 2 Öffnungen der Größe 6 x 4 mm, die es ermöglichen die Dose mit Kabelbindungen an Gitterrinnen, Kabelrinnen, Masten, usw. zu Befestigen.
ANWENDUNGEN: Ideal für Anwendungen die eine Glühdrahtprüfung von 850°C gemäß EN 60670 und IEC 60670 erfordern, wie Doppelböden oder abgehängte Decken.
HINWEISE: Zur Wiederherstellung der doppelten Isolierung (Schutzklasse II) und der Schutzart (IP) sind Schraubenabdeckkappen zu verwenden.
Membran-Kabeleinführungen geeignet für Kabel Ø 4 bis 14 mm und Rohre Ø 16, 20 und 25 mm.
