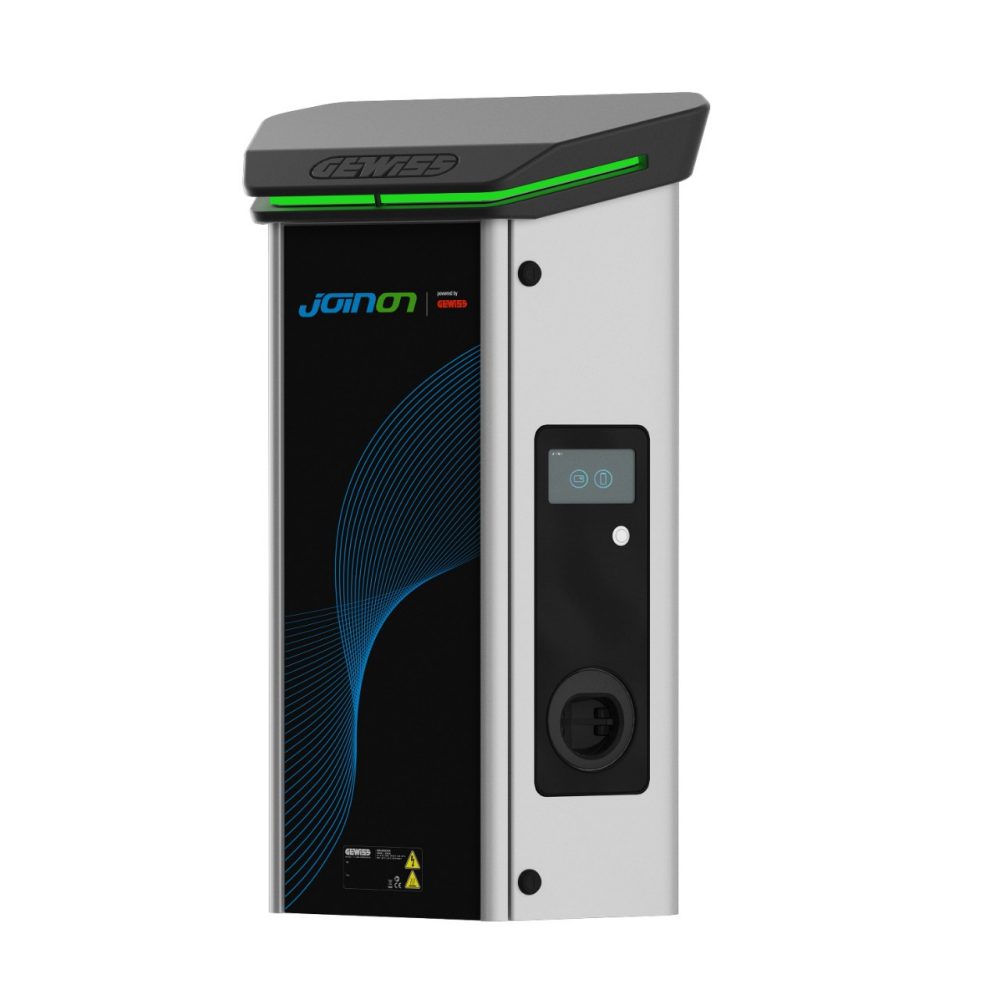

WALLBOX I-ON EVO - ZÁSUVKA T2S - ŘÍZENÝ PŘÍSTUP V N/P REŽIMU- WiFi + LAN - 22 KW+22 KW - RFID - DC SVODOVÝ PROUD + RCBO

Kód: GWJ2404T

Řada: I-CON EVO
Nabíjecí wallbox AC

Nabíjecí jednotky I-ON EVO (podlahové) a I-ON EVO WALL (nástěnné) jsou řešením společnosti JOINON pro poloveřejné a veřejné použití, které je navrženo tak, aby odolalo nárazům, namáhání, vandalismu, povětrnostním vlivům atd., a jsou také připraveny pro plnou konektivitu v kombinaci s platformou a aplikací JOINON EVO. Jedinečný šestihranný design umožňuje jednotkám přizpůsobit se jakékoli městské situaci a konfiguraci parkoviště s optimálním uživatelským komfortem díky zásuvným modulům odolným proti vandalismu, které jsou vybaveny barevnými grafickými displeji, jež zajišťují lepší využití služeb pro řidiče elektromobilů. Jsou k dispozici se standardní grafikou JOINON, kterou lze na přání upravit.

IP55

IK10

Technické informace

Informace

Stáhnout

Software

Video

Certifikáty

Způsob nabíjení Režim 3

Nabíjecí zásuvky Typ 2

Typ konektoru Pevná zásuvka (IPxxD)

Délka kabelu (pokud je k dispozici) -

Elektrické charakteristiky VSTUP -

Napájecí zdroj (vstup-výstup) 5 x 70 mm²

Jmenovitý proud 64 A

Potenza Totale 44 kW

Elektrické charakteristiky VÝSTUP -

Jmenovité napětí 400 V

Celkový maximální proud 32 A + 32 A

Výkon max. 22 kW + 22 kW

Tepelně-magnetická ochrana 32 A - 4P - Curve C

Typ ochrany proti reziduálnímu proudu 32 A - 4P - Type A

Ochrana uživatele DC svodový proud 6 mA

Měřič -

Funkční charakteristiky -

Konektivita Wifi+Ethernet

Komunikace OCPP 1.6J

Řízení zatížení DLM/OCPP

Aktivace nabíjení RFID nebo aplikace

Lidské rozhraní 4,3'' grafický displej

Nadřazený/podřízený systém Ano

Aktualizace „vzduchem“ Ano

Programovatelný vzdálený kontakt No

Restart -

Místní směrnice -

- -

Mechanické charakteristiky -

Instalace Wall or Pole

Materiál Ocelový plech

Vnější barva Grey Chassis, Cap RAL7016

Povrchová úprava Epoxy powder coating

Krytí IP IP55

Mechanický odpor IK10

Provozní teplota Od -25 °C do +55 °C

Dostupné příslušenství -

Karta RFID GWJ8002

Sady modemu 4G GWJ8013

Rámeček pro upevnění na zem GW46551

Sada DLM CT KIT pro správu zatížení Třífázový GWJ8038 / GWD6809+GWD6821+CT (GWD96441÷GWD96447) přes 100 A

Ware Number 85044060

Product Data Sheet

Stáhnout

Technické charakteristiky

Stáhnout

Instalační příručka

Stáhnout

Informace a obecná doporučení

Stáhnout

Uživatelská příručka

Stáhnout

Přejít do oblasti pro stahování Přejít do oblasti pro stahování

JOINON

Stáhnout Zobrazit více

MY JOINON

Stáhnout Zobrazit více

PRICE

Stáhnout Zobrazit více

CADpro

Stáhnout Zobrazit více

Přejít do oblasti se softwarem Přejít do oblasti se softwarem

Označení CE

Stáhnout

REACH information

Stáhnout

VYBAVENÍ A POZNÁMKY

VLASTNOSTI: ideální nabíjecí stanice pro zajištění řízeného přístupu k nabíjení prostřednictvím jedné nebo více karet RFID nebo s autorizací prostřednictvím aplikací JOINON nebo jiných eMSP. Prostřednictvím aplikací JOINON je možné sledovat spotřebu, přijímat oznámení týkající se stavu systému a nabíjecí stanice a mnoho dalšího. Pro dynamické řízení zatížení (DLM) doporučujeme na každé zásuvce použít kromě modulu IP (GWD6821) a uzavřených ampérometrických transformátorů (kódy GW96447 až GW96453), které jsou k dispozici v katalogu Energy, také elektroměr (GWD6809), aby se zabránilo přetížení (a tím i výpadkům proudu) a aby se využila funkce Solar Boost, která umožňuje nabíjení elektromobilu přebytečnou energií vyrobenou přítomnými fotovoltaickými panely. S využitím technologie DLM lze tyto produkty vzájemně propojit prostřednictvím ethernetového připojení v nadřazeném/podřízeném režimu a optimálně vyvážit maximální nabíjecí výkon pro každý sloupek. Na přání přizpůsobitelný přední panel. Lze přidat příslušenství ve formě sady 4G modemu (GWJ8013).
VYBAVENÍ: 2 zásuvkové moduly T2, každý vybavený 4,3“ barevným grafickým TFT displejem s tlačítkem pro výběr jazyka rozhraní a čtečkou RFID. LED kontrolky signalizující uživatelský stav. Integrované SPD. 2 uživatelské karty RFID.
