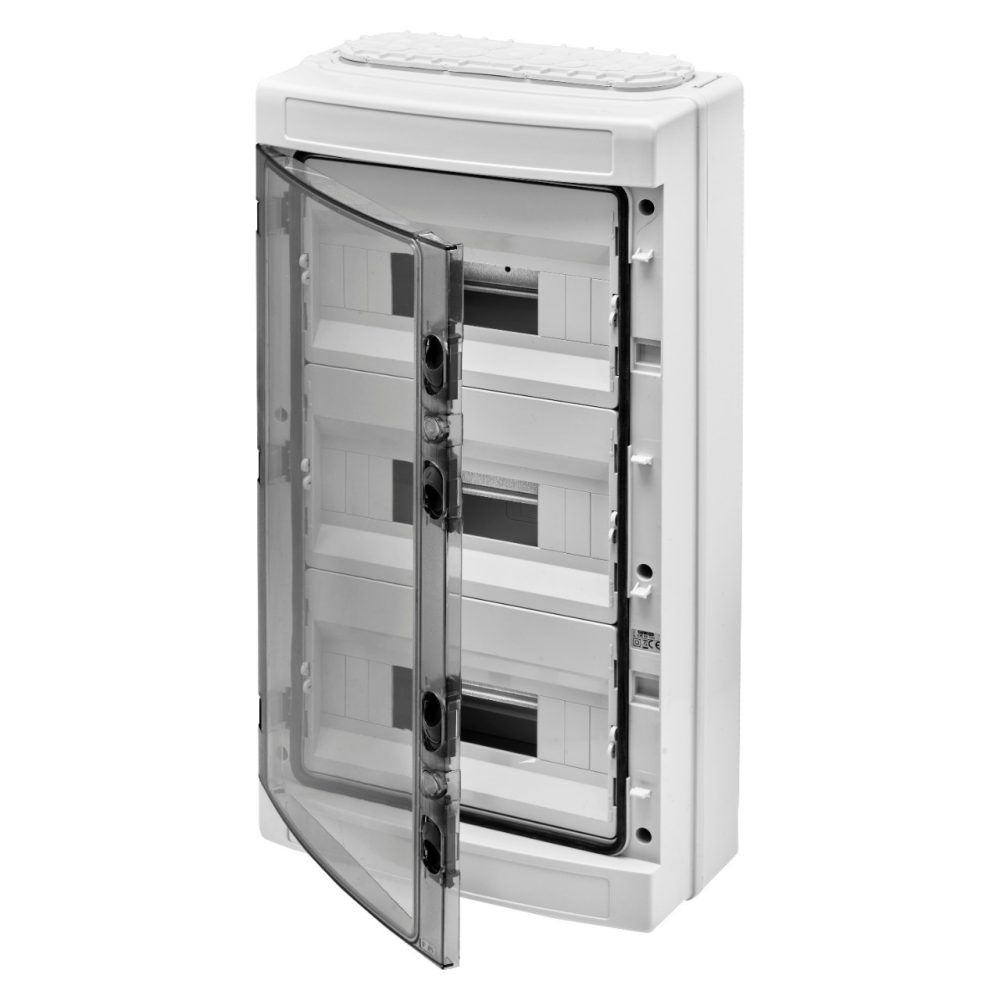

ROZVODNICE – NĚMECKÁ NORMA – (12X3) 36 MODULŮ – IP65 – SVORKOVNICE A VÝMĚNNÉ PŘÍRUBY – S KOUŘOVÝMI PRŮHLEDNÝMI DVÍŘKY

Kód: GW40125

Stáhnout technický list

Řada: 40 CDE
Rozvaděče a rozvodnice podle národních norem

Řada rozvaděčů a rozvodnic podle konkrétních národních norem: rozvaděče 40 CD dle francouzské normy (IP30), také včetně multimediálních rozvaděčů VDI (třída 1, třída 2 a třída 3); rozvaděče 40 CDKE dle německé normy – IP65 vodotěsné s přírubami pro rychlé zasunutí kabelu a rozvaděče 40CDE dle německé normy – IP40 pro domácí použití, buď s montáží na povrch, či zapuštěnou montáž do zdiva nebo sádrokartonu. Řadu doplňují rozvaděče 40 CDE dle španělské normy – IP40 s kouřovými průhlednými dvířky.

IP65

IK07

750 °C

70 °C

Technické informace

Informace

Stáhnout

Software

Certifikáty

Třída izolace II

Barva Šedá RAL 7035

Vnější rozměry DxVxH (mm) 298x570x140

Krytí IP IP65

Instalace Montáž na stěnu

Mechanický odpor IK07

Barva dvířek Kouřové průhledné

Svorkovnice N (mm²) (6x25)+(20x10)

Svorkovnice T (mm²) (6x25)+(20x10)

Počet modulů EN 50022 36 (12x3)

Zkouška žhavou smyčkou 750 °C

Norma IEC EN 60670-1; IEC EN 60670-24; DIN VDE 0603-1

Provozní teplota -25 +60 °C

Tepelné zatížení s kuličkou 70 °C

Pól 1 (mm²) N (6x35)+(20x10)

Pól 2 (mm²) E (6x35)+(20x10)

Ware Number 85381000

Product Data Sheet

Technické charakteristiky – EN

Manuale istruzioni

Smaltimento

Přejít do oblasti pro stahování Přejít do oblasti pro stahování

PBT-Q

Zobrazit více

PRICE

Zobrazit více

CENTRAL

Zobrazit více

CADpro

Zobrazit více

AUTOCAD Plugin

Zobrazit více

PROJEX

Zobrazit více

Přejít do oblasti se softwarem Přejít do oblasti se softwarem

Display the certificate

CE marking

REACH information

VYBAVENÍ A POZNÁMKY

CHARAKTERISTIKA: příruby s vylamovacími otvory mají následující vstupy: 4x M16; 4x M20; 3x M25; 1x M32; zkouška žhavou smyčkou: 750°
DODÁVANÉ PŘÍSLUŠENSTVÍ: svorkovnice, šroubové krytky a masky modulů pro dvojitou izolaci, štítky obvodů.
K obnovení dvojité izolace použijte odpovídající příslušenství (masky modulů, šroubové krytky nebo konzoly pro montáž na stěnu).
