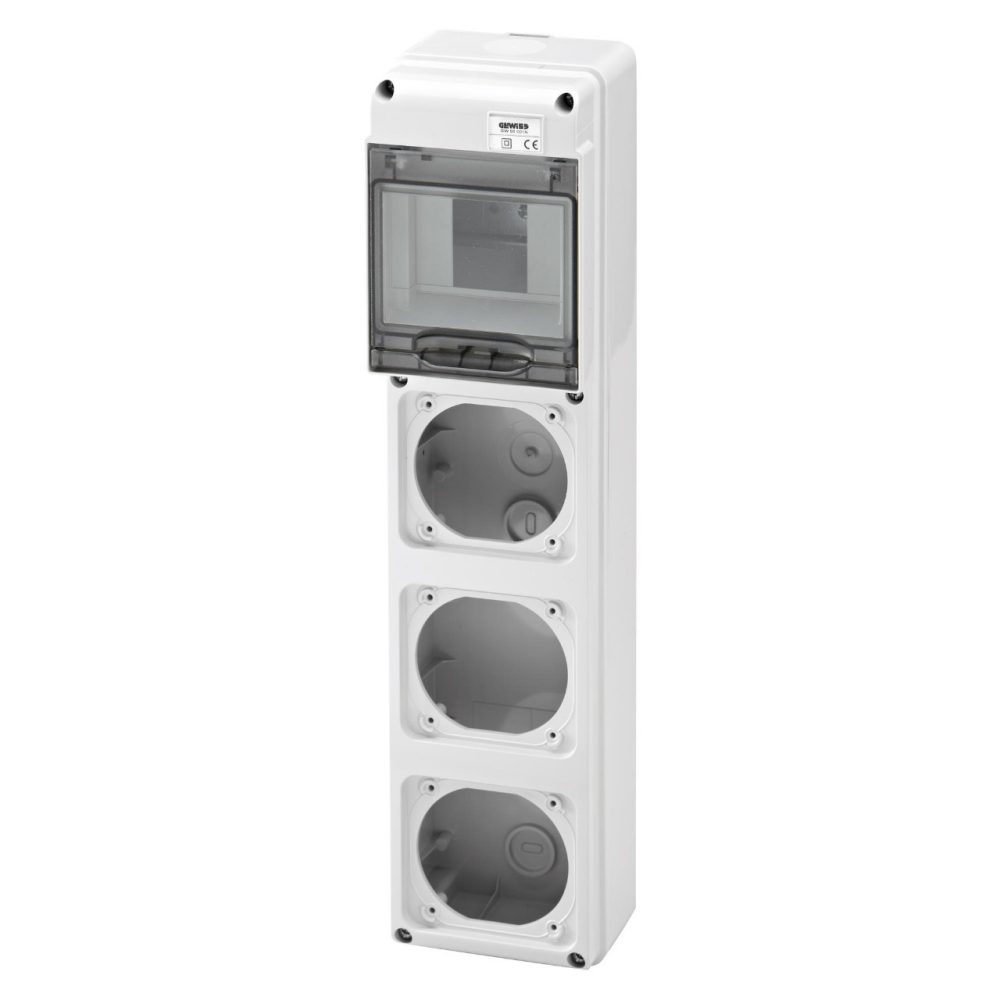

Q-DIN 5 MODULŮ – 3 PŘÍRUBY IEC 309 16 A IP44/67 – IP65
Kód:
GW68001N
Řada: Řada 68 Q-DIN
Rozvodnice
Rozvodnice
Kompletní systém rozvodnic IP65 pro rozvod energie v terciárním, komerčním sektoru a aplikacích v budovách, dostupný jak prázdný, tak s předem zapojený, v souladu s mezinárodní normou IEC 61439. Řada Q-DIN obsahuje rozvodnice od 5 do 20 modulů DIN plus doplňkové moduly 14 nebo 20 M pro přidání ještě více pozic DIN. Lze do nich umístit zásuvky pro zapuštěnou montáž a blokované zásuvky do 63 A a lze je kombinovat s četným příslušenstvím.
IP65
650 °C
IK08
70 °C
Technické informace
Informace
Stáhnout
Software
Certifikáty
Barva
Šedá RAL 7035
Krytí IP
IP65
Počet modulů EN 50022
5
Zásuvka vhodná pro uložení do pouzdra
3 IEC 309 16 A IP44/67
Typ instalace
Montáž na povrch
Rozptýlený výkon A (W)
10
Rozptýlený výkon B (W)
37
Soulad s normami
EN 62208
Zkouška žhavou smyčkou
650 °C
Mechanický odpor
IK08
Provozní teplota
-25 +40 °C
Tepelné zatížení s kuličkou
70 °C
Třída izolace
II
Verze
Prázdný
Ware Number
85381000
VYBAVENÍ A POZNÁMKY
DODÁVANÉ PŘÍSLUŠENSTVÍ: kabelová svorka a 2 šroubovací krytky. GW68031N s pryžovým pouzdrem odolným proti nárazům. Nástavcová příruba pro každé sedlo pouzdra zásuvky IEC 309 – 16/32 A.
POZNÁMKY: klíč nelze nainstalovat. Rozptýlený výkon (B) je vypočítán podle normy IEC 60890. Vztahuje se k přehřátí 40 K mezi teplotou uvnitř a vně rozvodnice. Stupně krytí IP65 je dosaženo s víkem prázdné příruby správně nainstalovaným na všech sedlech nezapojené rozvodnice.
Vnější rozměry GW68017N (DxVxH): 105x258x96 mm.
Vnější rozměry GW68018N (DxVxH): 105x337x96 mm.
Vnější rozměry GW68001N a GW68020N (DxVxH): 105x430x96 mm.
Vnější rozměry GW68031N (DxVxH): 140x560x105 mm.
Bez halogenů v souladu s normou EN 60754-2.
POZNÁMKY: klíč nelze nainstalovat. Rozptýlený výkon (B) je vypočítán podle normy IEC 60890. Vztahuje se k přehřátí 40 K mezi teplotou uvnitř a vně rozvodnice. Stupně krytí IP65 je dosaženo s víkem prázdné příruby správně nainstalovaným na všech sedlech nezapojené rozvodnice.
Vnější rozměry GW68017N (DxVxH): 105x258x96 mm.
Vnější rozměry GW68018N (DxVxH): 105x337x96 mm.
Vnější rozměry GW68001N a GW68020N (DxVxH): 105x430x96 mm.
Vnější rozměry GW68031N (DxVxH): 140x560x105 mm.
Bez halogenů v souladu s normou EN 60754-2.
