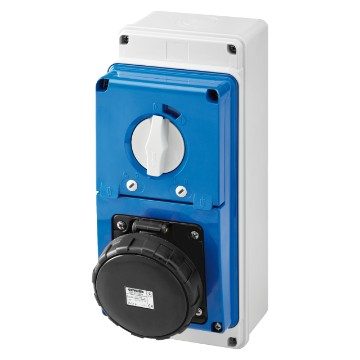

VERTIKÁLNÍ PEVNÁ BLOKOVANÁ ZÁSUVKA – S DNEM – SE ZÁKLADNOU DRŽÁKU POJISTKY – 3P+E 63 A 480-500 V – 50/60 HZ 7H – IP67
Datasheet VERTIKÁLNÍ PEVNÁ BLOKOVANÁ ZÁSUVKA – S DNEM – SE ZÁKLADNOU DRŽÁKU POJISTKY – 3P+E 63 A 480-500 V – 50/60 HZ 7H – IP67

VERTIKÁLNÍ PEVNÁ BLOKOVANÁ ZÁSUVKA – S DNEM – SE ZÁKLADNOU DRŽÁKU POJISTKY – 3P+E 63 A 480-500 V – 50/60 HZ 7H – IP67

Kód: GW67254N
Řada: Řada IB
Blokované zásuvky podle normy IEC 309
Systém průmyslových zásuvek pro rozvod elektrické energie v průmyslovém a komerčním sektoru, vybavený uzamykacím zařízením, umožňující splnit nejrozmanitější profesionální požadavky instalačních firem a výrobců panelů. Řada IB se skládá ze 4 produktových řad: Standardní svislé zásuvky IP67, svislé zásuvky IP66 pro náročné aplikace, vodorovné zásuvky IP44 a kompaktní zásuvky IP44 a IP55.

125 °C (zásuvka IB) – 80 °C (spodní)

IP67

IK08

850 °C (zásuvka IB) – 650 °C (spodní)

Technické informace

Informace
Stáhnout
Software
Certifikáty
Typ pojistky Ø22x58 mm
Typ Svislý
Vypínací schopnost pojistky > 50 kA
Tepelné zatížení s kuličkou 125 °C (zásuvka IB) – 80 °C (spodní)
Jmenovité izolační napětí (Ui) 500 V
Krytí IP IP67
Počet pólů 3P+E
Mechanický odpor IK08
Frekvence 50/60 Hz
Provozní teplota -25 +40 °C
Ochrana Základna držáku pojistky (CBF)
S krabicí pro zadní montáž Ano
Elektrokód 2222
Zkouška žhavou smyčkou 850 °C (zásuvka IB) – 650 °C (spodní)
Barva Černá
Vypínací schopnost (Icc) 10 kA
Hmotnost Max. 2,5 kg
Jmenovitý proud zásuvky IB (In) 48 A
Jmenovité rázové výdržné napětí (Uimp) 4 kV
Jmenovitý proud (A) 63
Referenční h 7
Jmenovité napětí 480 – 500 V
Ware Number 85366990

Product Data Sheet

Technické charakteristiky – EN

Výkres DXF

CE marking

Display the certificate

REACH information

VYBAVENÍ A POZNÁMKY
DODÁVANÉ PŘÍSLUŠENSTVÍ: 4 šroubové krytky z izolačního materiálu, průměr 25 mm
POZNÁMKY: pojistky je nutné zakoupit samostatně. Opatření na ochranu osob před úrazem elektrickým proudem rozvaděči.
CHARAKTERISTIKA: Verze 63 A vybavené pilotním kontaktem.
