vertikální pevná blokovaná zásuvka – bez dna – pro montáž modulárních zařízení – pro náročná použití – 3p+n+e 16 a 100-130 v – 50/60 hz 4h – ip66

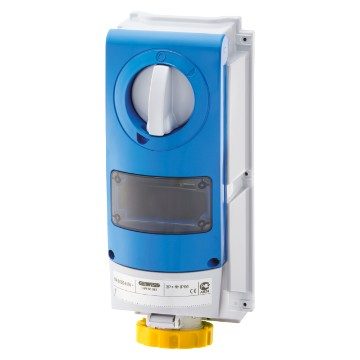

VERTIKÁLNÍ PEVNÁ BLOKOVANÁ ZÁSUVKA – BEZ DNA – PRO MONTÁŽ MODULÁRNÍCH ZAŘÍZENÍ – PRO NÁROČNÁ POUŽITÍ – 3P+N+E 16 A 100-130 V – 50/60 HZ 4H – IP66

Kód: GW66826

Stáhnout technický list

Řada: Řada IB
Blokované zásuvky podle normy IEC 309

Systém průmyslových zásuvek pro rozvod elektrické energie v průmyslovém a komerčním sektoru, vybavený uzamykacím zařízením, umožňující splnit nejrozmanitější profesionální požadavky instalačních firem a výrobců panelů. Řada IB se skládá ze 4 produktových řad: Standardní svislé zásuvky IP67, svislé zásuvky IP66 pro náročné aplikace, vodorovné zásuvky IP44 a kompaktní zásuvky IP44 a IP55.

80 °C

IP66

> IK10

850 °C

Technické informace

Informace

Stáhnout

Software

Certifikáty

Typ Svislý

Tepelné zatížení s kuličkou 80 °C

Odolnost proti nárazu při -20 °C 20 J

Krytí IP IP66

Počet pólů 3P+N+E

Mechanický odpor > IK10

Frekvence 50/60 Hz

Provozní teplota -25 +40 °C

Ochrana Vhodné pro modulární aplikace. (6M)

S krabicí pro zadní montáž Žádný

Elektrokód 2222

Zkouška žhavou smyčkou 850 °C

Barva Žlutá

Jmenovitý proud (A) 16

Referenční h 4

Jmenovité napětí 100 – 130 V

Typ použití Vysoce odolné

Ware Number 85366990

Product Data Sheet

Technické charakteristiky

Výkres DXF

Přejít do oblasti pro stahování Přejít do oblasti pro stahování

PRICE

Zobrazit více

ENERGYpro

Zobrazit více

AUTOCAD Plugin

Zobrazit více

REVIT Plugin

Zobrazit více

CADpro

Zobrazit více

Přejít do oblasti se softwarem Přejít do oblasti se softwarem

CE marking

Display the certificate

REACH information

Související produkty

Gewiss Code

Jmenovitý proud (A)

Počet pólů

Jmenovité napětí

Barva

Referenční h

16

2P+E

100 – 130 V

Žlutá

4

16

3P+E

100 – 130 V

Žlutá

4

16

3P+N+E

100 – 130 V

Žlutá

4

16

2P+E

200 – 250 V

Modrá

6

16

3P+E

200 – 250 V

Modrá

9

16

3P+N+E

200 – 250 V

Modrá

9

16

2P+E

380 – 415 V

Červená

9

16

3P+E

380 – 415 V

Červená

6

16

3P+N+E

380 – 415 V

Červená

6

16

3P+E

480 – 500 V

Černá

7

Zobrazit vše Zobrazit vše

VYBAVENÍ A POZNÁMKY

CHARAKTERISTIKA: předpříprava pro 6 modulů DIN EN 50022. IK10, v souladu s normou EN 62262.
