bezpečnostní zásuvka rcd – 16 a 10 ma ip44 – černá barva

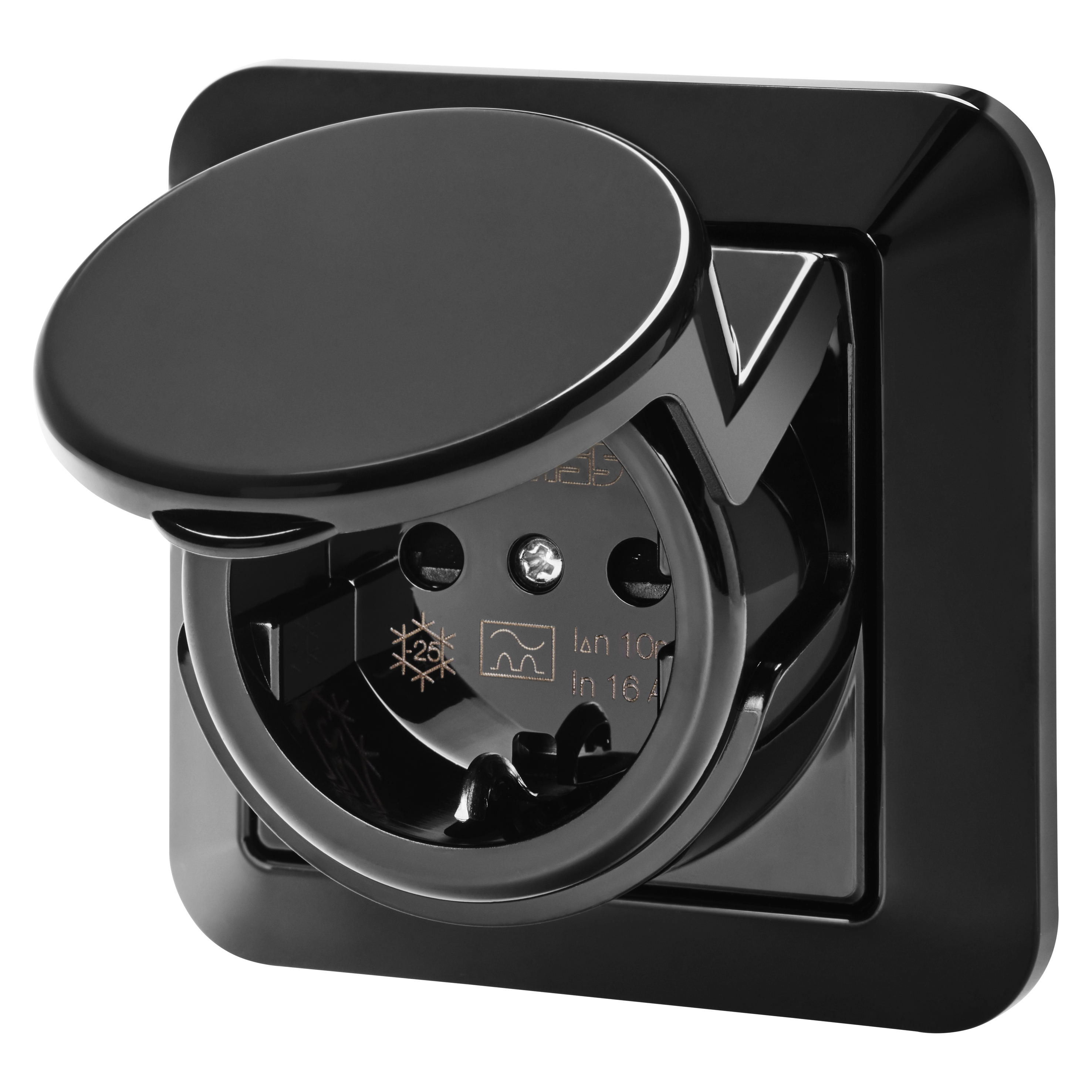

BEZPEČNOSTNÍ ZÁSUVKA RCD – 16 A 10 mA IP44 – ČERNÁ BARVA

Kód: GW95523N

Stáhnout technický list

Řada: Řada 90 RCD
Modulární jističe na ochranu před reziduálním proudem

Řada 90 RCD splňuje všechny požadavky na zemní ochranu pro jakoukoli oblast použití. Řada zahrnuje proudový chránič MDC s nadproudovou ochranou. (od 6 do 32 A, křivky B a C, do 10 kA a lΔn od 30 a 300 mA, typ AC, A, A[IR] a A[S] a F) BD a BDHP, přídavné proudové chrániče pro jističe MT a MTHP (lΔn od 10 mA do 3 A, typ AC 3 A, A, A[IR], A[S] a nastavitelný A), proudové chrániče IDP (do 100 A, lΔn od 10 do 500 mA, typ AC, A, A[IR], A[S], F, B).

IP44

Technické informace

Informace

Stáhnout

Software

Certifikáty

Popis Zásuvka s proudovou ochranou

Kód RCD

Počet pólů 1P+N

Barva Černá RAL 9005

Jmenovitý proud 16 A

Jmenovitý zbytkový provozní proud 10 mA

Typ A

Jmenovité napětí (EN/IEC 61008-1, 61008-2-1) 230/240 V

Krytí IP IP44

Jmenovitá frekvence (Hz) 50 Hz

Prodleva RCD Bez časové prodlevy

Jmenovité rázové výdržné napětí (Uimp) 4 kV

Kategorie přepětí III

Jmenovitá zapínací a vypínací schopnost 500 A

Jmenovitý podmíněný zkratový proud 3,000 A

Průřez tuhého kabelu Min 1,5 mm² – Max 2,5 mm²

Průřez flexibilního kabelu Min 1,5 mm² – Max 2,5 mm²

Typ svorky Bez šroubů

Montážní poloha Zapuštěný nebo povrchový typ

Provozní teplota -5° - +40° (dle IEC), -25° - +40° (dle EN)

Elektrická odolnost 2000

Mechanická odolnost 4000

Norma CEE 7 – standard sheet III

Uzemňovací připojení Uzemnění

Ware Number 85362010

Product Data Sheet

Technické charakteristiky

User guide

Leták

Přejít do oblasti pro stahování Přejít do oblasti pro stahování

CADpro

Zobrazit více

ENERGYpro

Zobrazit více

PBT-Q

Zobrazit více

PROJEX

Zobrazit více

PRICE

Zobrazit více

CENTRAL

Zobrazit více

Přejít do oblasti se softwarem Přejít do oblasti se softwarem

CE marking

Související produkty

Gewiss Code

Idn

Jmenovitý proud

Typ

Jmenovité napětí

GW95523N

10 mA

16 A

230 V

GW95524N

30 mA

16 A

230 V

Zobrazit vše Zobrazit vše

VYBAVENÍ A POZNÁMKY

POZNÁMKA: Pro zapuštěnou nebo nástěnnou montáž lze použít zásuvky RCD. Pouze v případě aplikace s montáží na stěnu je nezbytné příslušenství GW95527N.
