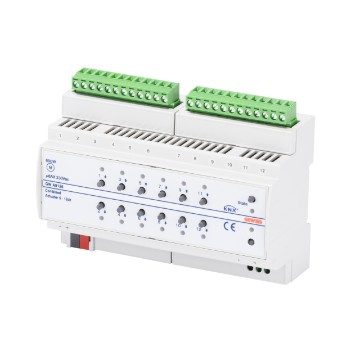

SPÍNACÍ AKTUÁTOR A AKTUÁTOR ROLET - 6/12 KANÁLŮ - 8AX - RUČNÍ OVLÁDÁNÍ - KNX - IP20 - 8 MODULŮ - MONTÁŽ NA LIŠTU DIN

Kód: GWA9126

Řada: Home&Building Pro

Zapojený systém založený na mezinárodním standardním protokolu KNX, vhodný pro pokročilá automatizační řešení pro rezidenční řešení a malé až střední kanceláře. Nabídka je vysoce přizpůsobitelná, obsahuje všechny funkce a lze ji integrovat se zařízeními a systémy třetích stran (video interkom, chytré zámky, zábava). Lze je ovládat pomocí aplikace, hlasových asistentů nebo dotykových panelů. S řadou Home and Building PRO můžete také spravovat zařízení ZigBee a komunikovat s platformami Google Home IoT, Amazon Alexa a IFTTT.

IP20

Technické informace

Informace

Stáhnout

Software

Certifikáty

Kategorie Motor v provozu

Komunikace KNX

Počet modulů DIN 8

Zdroj napájení Via KNX BUS, 29 V DC SELV

Rozhraní KNX TP1

Proud absorbovaný sběrnicí KNX (mA) Max 10 mA (con alimentazione ausiliaria presente da 230 Vac)

Rozptýlený max. výkon (W) 10 W

Počet výstupních kanálů 12

Výstupní kontakty 12NO 8AX 230 Vac

Zapojovací svorky Se šroubem

Kapacita utahování svorek pletené kabely (mm²) Max. 4

Připojení na sběrnici KNX Sběrnicová svorka KNX

Max switching current (A) 8 A (AC1); 8 AX (140 μF ref. EN 60669-1) fluorescent loads with maximum inrush current 300 A (150 μs)

Žárovky / halogenové lampy 230 V 1500 W

Zatížení řízená toroidními transformátory 1200 W

Low-consumption lamps (compact fluorescent) 25x23W

LED kontrolky 230 V 25x10W

Engines 800 W

Pracovní teplota -5 - +45 °C

Teplota skladování -25 ÷ +55 °C

Krytí IP IP20

Relativní vlhkost (nekondenzující) Max. 93 %

Norma Směrnice pro nízké napětí 2014/35/EU Směrnice o elektromagnetické kompatibilitě 2014/30/EU, EN 50491, EN 60669-2-5

Ware Number 85364190

Product Data Sheet

Technické charakteristiky

Technická příručka (IT)

Technická příručka (EN)

Likvidace

Uživatelská příručka (IT-EN-FR-ES-DE)

Uživatelská příručka (PT-NL-HR-SL-RO)

Uživatelská příručka (AR-TR-HU)

Databáze ETS4-ETS5

Přejít do oblasti pro stahování Přejít do oblasti pro stahování

SMART GATEWAY

Zobrazit více

PBT-Q

Zobrazit více

PRICE

Zobrazit více

CADpro

Zobrazit více

KNX

Zobrazit více

PROJEX

Zobrazit více

Přejít do oblasti se softwarem Přejít do oblasti se softwarem

Označení CE

Zobrazit certifikát

REACH information

VYBAVENÍ A POZNÁMKY

CHARAKTERISTIKA: 12kanálový spínací aktuátor s bezpotenciálovými výstupními kontakty (NO) pro aktivaci 12 zatížení nebo 6 rolet/žaluzií s motory 230 V AC Každý jednotlivý pár kanálů lze samostatně nakonfigurovat pro spínání zatížení nebo ovládání rolety. Vhodné pro ovládání žárovek (230 V AC): 1500 W, halogenových žárovek (230 V AC): 1500 W, zatížení řízeného toroidními transformátory: 1200 W, zatížení řízeného elektronickými transformátory: 1000 W, úsporných žárovek (kompaktních zářivek): 25x23 W, LED žárovek (230 V AC): 25x10 W, motorů: 800 W. Maximální přepínací proudy 8 A (AC1), 8 AX (140 µF ref. EN 60669-1) fluorescenční zatížení s maximálním rázovým proudem 300 A (150 µs). Vybaveno předními tlačítky pro manuální aktivaci a signalizační LED pro sepnutí výstupního kontaktu. Lze konfigurovat pomocí softwaru ETS.
POUŽITÍ: provádění příkazů zapnutí/vypnutí, časovaných příkazů s předběžným alarmem při vypnutí, prioritních příkazů, příkazů správy scény, příkazů pro blokování, bezpečnostních funkcí, logických funkcí, počítadel, výstupních stavových signálů, ovládání pohybu/nastavení/zastavení, poplachové signalizace.
POZNÁMKY: vybaveno spojovací svorkou pro připojení na sběrnici (s ochranným víkem). Možnost aktivovat zatížení ručně, i bez napětí na sběrnici (vyžaduje pomocné napájení 230 V AC).
