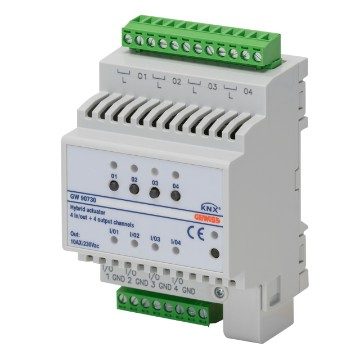

SPÍNACÍ AKTUÁTOR – 4 KANÁLY – 10 A – 4 UNIVERZÁLNÍ VSTUPY – KNX – IP20 – 4 MODULY – MONTÁŽ NA LIŠTU DIN

SPÍNACÍ AKTUÁTOR – 4 KANÁLY – 10 A – 4 UNIVERZÁLNÍ VSTUPY – KNX – IP20 – 4 MODULY – MONTÁŽ NA LIŠTU DIN

Kód: GW90730
Řada: Home&Building Pro
Zapojený systém založený na mezinárodním standardním protokolu KNX, vhodný pro pokročilá automatizační řešení pro rezidenční řešení a malé až střední kanceláře. Nabídka je vysoce přizpůsobitelná, obsahuje všechny funkce a lze ji integrovat se zařízeními a systémy třetích stran (video interkom, chytré zámky, zábava). Lze je ovládat pomocí aplikace, hlasových asistentů nebo dotykových panelů. S řadou Home and Building PRO můžete také spravovat zařízení ZigBee a komunikovat s platformami Google Home IoT, Amazon Alexa a IFTTT.

Technické informace

Informace
Stáhnout
Software
Certifikáty
Počet univerzálních vstupních kanálů 4
Počet výstupních kanálů 4
Výstupní kontakty 4NO 10 A(AC1) 230 V AC
Počet modulů DIN 4
Ware Number 85389099

Technické charakteristiky

Technical manual (IT)

Technical manual (EN)

Energy Label

User guide (IT-EN-FR-DE)

User guide (ES-PT-RO)

User guide (AR-TR-HU)

Databáze ETS3

Databáze ETS4

CE marking

Display the certificate

VYBAVENÍ A POZNÁMKY
CHARAKTERISTIKA: modul má 4 reléové 10A výstupní kanály a 4 univerzální vstupní kanály, které lze konfigurovat jako vstupy pro tlačítka nebo běžné bezpotenciálové kontakty, analogové vstupy (0 až 20 mA, 4 až 20 mA, 0 až 10 V, 0 až 1 V), digitální vstupy pro měřicí přístroje s rozhraním S0 (max 1), vstupy pro snímače NTC (max. 2), které lze použít pro ovládání stejného počtu oblastí tepelné regulace. 4 univerzální vstupní kanály lze také nakonfigurovat jako PWM výstupy pro LED (3,3 V) pro signalizaci stavu zatížení. 4 reléové výstupní kanály jsou vhodné pro ovládání žárovek (230 V AC): 1500 W, halogenových žárovek (230 V AC): 1500 W, zatížení řízeného elektronickými transformátory: 600 VA, nekompenzovaných zářivek 400 VA, úsporných zářivek (kompaktních zářivek): 8x23W. Max. přepínací proud 10 A (účiník 1). Pro kompenzované zářivky a pro všechna neuvedená zatížení použijte podpůrné relé. Zařízení má přední tlačítka pro místní ovládání reléových výstupů, 4 zelené LED pro signalizaci sepnutí výstupního kontaktu a 4 žluté LED pro signalizaci stavu vstupů. Ke konfiguraci pomocí softwaru ETS.
POUŽITÍ: vstupní kanály se používají pro odesílání příkazů zapnutí/vypnutí se správou předních prvků, spínacích příkazů a sekvencí, řízení krátkého/prodlouženého sepnutí kontaktu, časovaných příkazů, prioritních příkazů, příkazů pro řízení rolet (jednoduché nebo dvojité tlačítko), stmívačů (jednoduché nebo dvojité tlačítko), scén (uložení a aktivace), počítání impulsů. Výstupní kanály se používají pro provádění povelů zapnutí/vypnutí, časovaných povelů s předběžným poplachem při vypnutí, prioritních povelů a povelů správy scény.
POZNÁMKY: vybaveno spojovací svorkou pro připojení na sběrnici (s ochranným víkem).
