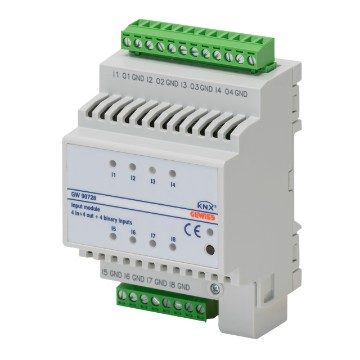

8KANÁLOVÝ (4 DIGITÁLNÍ + 4 UNIVERZÁLNÍ) VSTUPNÍ MODUL - KNX - IP20 - 4 MODULY - MONTÁŽ NA LIŠTU DIN

Kód: GW90728

Řada: Home&Building Pro

Zapojený systém založený na mezinárodním standardním protokolu KNX, vhodný pro pokročilá automatizační řešení pro rezidenční řešení a malé až střední kanceláře. Nabídka je vysoce přizpůsobitelná, obsahuje všechny funkce a lze ji integrovat se zařízeními a systémy třetích stran (video interkom, chytré zámky, zábava). Lze je ovládat pomocí aplikace, hlasových asistentů nebo dotykových panelů. S řadou Home and Building PRO můžete také spravovat zařízení ZigBee a komunikovat s platformami Google Home IoT, Amazon Alexa a IFTTT.

Technické informace

Informace

Stáhnout

Software

Certifikáty

Počet vstupních kanálů 4

Počet univerzálních vstupních kanálů 4

Počet výstupních kanálů 4

Počet modulů DIN 4

Ware Number 85389099

Technické charakteristiky

Stáhnout

Technická příručka (EN)

Stáhnout

Energetický štítek

Stáhnout

Technická příručka (IT)

Stáhnout

Uživatelská příručka (IT-EN-FR-DE)

Stáhnout

Uživatelská příručka (IT-EN-FR-ES-DE-PT-RO-TR)

Stáhnout

Uživatelská příručka (AR-HU)

Stáhnout

Databáze ETS3

Stáhnout

Databáze ETS4

Stáhnout

Přejít do oblasti pro stahování Přejít do oblasti pro stahování

CADpro

Stáhnout Zobrazit více

PBT-Q

Stáhnout Zobrazit více

PRICE

Stáhnout Zobrazit více

KNX

Stáhnout Zobrazit více

SMART GATEWAY

Stáhnout Zobrazit více

PROJEX

Stáhnout Zobrazit více

Přejít do oblasti se softwarem Přejít do oblasti se softwarem

Označení CE

Stáhnout

Zobrazit certifikát

Stáhnout

REACH information

Stáhnout

VYBAVENÍ A POZNÁMKY

CHARAKTERISTIKA: modul má 4 digitální vstupy pro tlačítka nebo klasické bezpotenciálové kontakty a 4 univerzální vstupní kanály. Univerzální vstupní kanály lze konfigurovat jako vstupy pro tlačítka nebo běžné bezpotenciálové kontakty, analogové vstupy (0 až 20 mA, 4 až 20 mA, 0 až 10 V, 0 až 1 V), digitální vstupy pro měřicí přístroje s rozhraním S0, vstupy pro snímače sond NTC, které lze použít pro ovládání stejného počtu oblastí tepelné regulace. Modul je dále vybaven 4 výstupy PWM pro LED (3,3 V) pro signalizaci stavu zatížení. Zařízení má 8 oranžových LED pro signalizaci stavu vstupů. Ke konfiguraci pomocí softwaru ETS.
POUŽITÍ: vstupní kanály se používají pro odesílání povelů zapnutí/vypnutí se správou předních prvků, spínacích povelů a sekvencí, řízení krátkého/prodlouženého sepnutí kontaktu, časovaných povelů, prioritních povelů, povelů tepelné regulace, povelů pro řízení rolet (jednoduché nebo dvojité tlačítko), stmívačů (jednoduché nebo dvojité tlačítko), scén (uložení a aktivace), počítání impulsů
POZNÁMKY: vybaveno spojovací svorkou pro připojení na sběrnici (s ochranným víkem).
