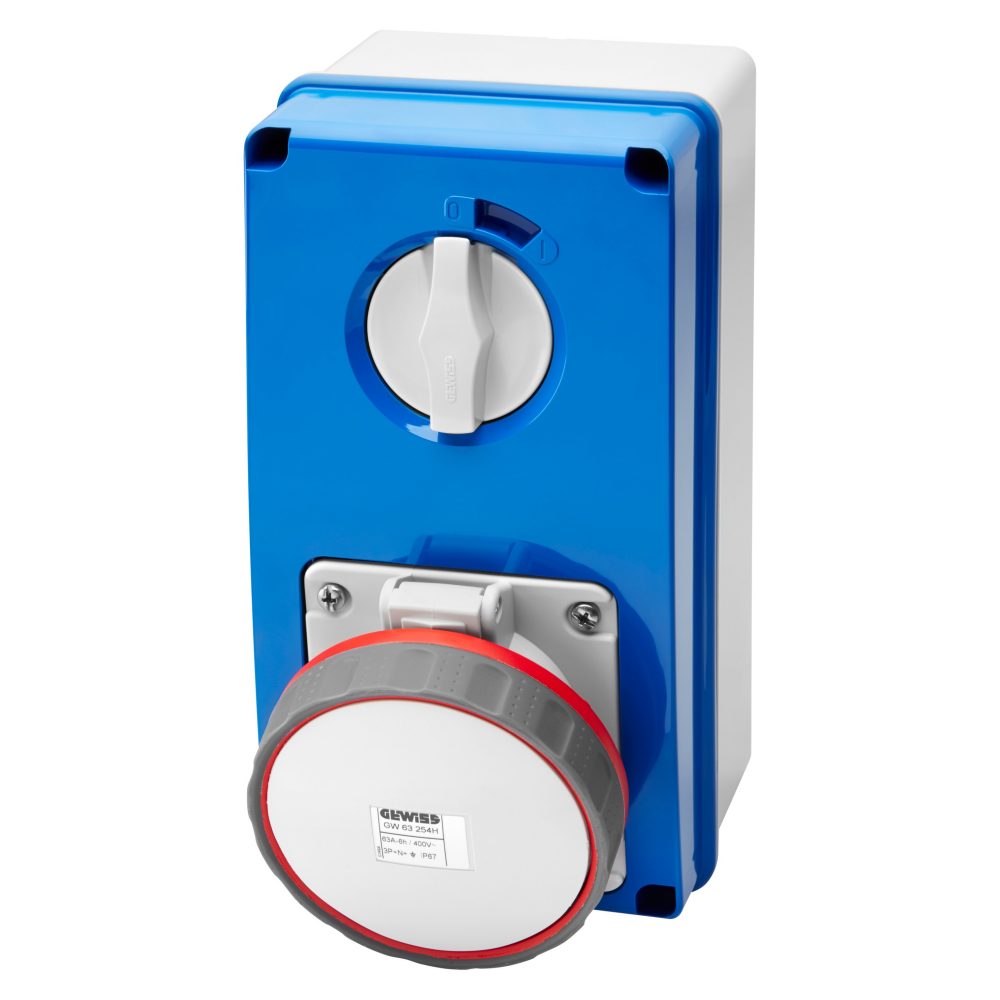

PRISE VERTICALE INTERVERROUILLÉE - AVEC FOND - SANS BASE PORTE-FUSIBLES - 3P+T 63A 380-415V - 50/60HZ 6H - IP67

Code: GW67263N

Gamme de produits: Gamme IB
Prises industrielles inter-verrouillées IEC 309

Système de prise en brochage industriel combinée avec un interrupteur à verrouillage mécanique pour la distribution de l’énergie dans le secteur tertiaire et industriel. Tous les produits de la série sont équipés d’un dispositif de verrouillage mécanique permettant d'assurer les connexions hors charge et répondre ainsi aux exigences de sécurité des utilisateurs professionnels les plus variés. La série IB se compose de 4 lignes de produits: combinés verticaux standard IP67, combinés verticaux IP66 pour conditions sévères, combinés IP44 horizontaux et combinés compacts IP44 et IP55.

125 °C (Socle de prise IB) - 80 °C (boîtier saillie)

IP67

IK08

850 °C (Socle de prise IB) - 650 °C (boîtier saillie)

Informations techniques

Informations
Télécharger
Logiciel
Certificats
Type Verticale
Thermopression avec bille 125 °C (Socle de prise IB) - 80 °C (boîtier saillie)
Indice de protection IP67
Nombre de pôles 3P+T
Résistance aux chocs IK08
Fréquence 50/60 Hz
Température d'utilisation -25 +40 °C
Protection Non (SBF)
Avec fond Oui
Electrocod 2222
Test du fil incandescent 850 °C (Socle de prise IB) - 650 °C (boîtier saillie)
Coloris Rouge
Courant nominal (In) prise IB 63 A
Courant nominal (A) 63
Référence h 6
Tension nominale 380 - 415 V
Ware Number 85366990

Product Data Sheet

Dessin DXF

Caractéristiques techniques - EN

Caractéristiques techniques - IT

Caractéristiques techniques - ES

AUTOCAD Plugin

Plugin with GEWISS products for the software AUTOCAD®

Afficher plus

ENERGYpro

Tableaux poure les chantiers, moles-campings et de distribution

Afficher plus

PRICE

Estimation of electrical systems

Afficher plus

REVIT Plugin

Plugin with GEWISS products for the design software REVIT®

Afficher plus

CADpro

Advanced design of electrical systems

Afficher plus

IMQ CA02.06744

Marcatura CE - FT048

ÉQUIPEMENTS ET NOTES
ACCESSOIRES FOURNIS: 4 bouchons cache-vis en matière isolante Ø 25mm.
CARACTÉRISTIQUES: Les versions 63A sont équipées d'un contact pilote.
