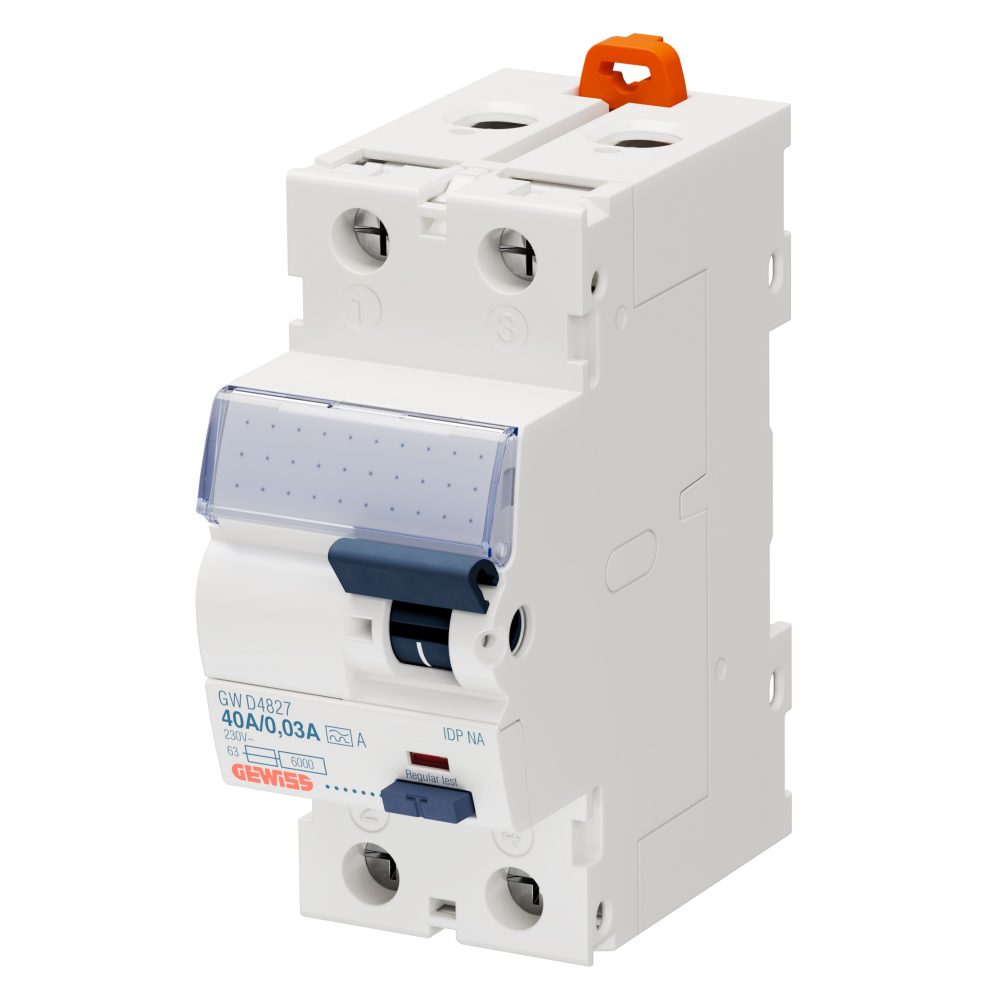

INTERRUPTEUR DIFFÉRENTIEL - IDP NA - 2P 40A TYPE A INSTANTANÉS Idn=0,03A - 2 MODULES

Code: GWD4827

Gamme de produits: Série 90 RCD
Appareils modulaires de protection différentielle

La gamme 90 RCD répond à toutes les exigences de protection contre les défauts de terre pour toute zone d’application.
La gamme comprend les disjoncteurs différentiels compacts MDC avec protection contre les surintensités (de 6 à 32 A, courbes B et C, jusqu’à 10 kA et lΔn de 30 et 300 mA type AC, A, A[IR] et A[S] et F) les blocs différentiels adaptables BD et BDHP pour disjoncteurs magnétothermiques MT et MTHP (IΔn de 10 mA à 3A type AC, A, A[IR], A[S] et A réglable), des interrupteurs différentiels IDP (jusqu’à 125 A, IΔn de 10 à 500 mA, type AC, A, A[IR], A[S], F, B).

Informations techniques

Informations
Télécharger
Logiciel
Certificats
Description INTERRUPTEUR DIFFÉRENTIEL
Code IDP NA
Nombre de pôles 2P
Nombre de modules 2
Courant nominal 40 A
Courant résiduel nominal 30 mA
Type A
Tension nominale (EN/IEC 61008-1, 61008-2-1) 230/240 V
Norme IEC/EN 61008-1, IEC/EN 61008-2-1
Fréquence nominale (Hz) 50 Hz
Tension d'isolement (Ui) 500 V
Tension nominale
tenue à l'impulsion (Uimp)
4 kV
Catégorie de surtension III
Niveau d'immunité (8/20 μs) 250 A
Section fil rigide <=1x35 - <=2x16 - <=1x16+2x10 mm²
Section fil souple <=1x35 - <=2x16 - <=1x16+2x10 mm²
Couple de serrage nominal 2 Nm
Double connexion Non
Température d'utilisation -25 +60 °C (˃40 °C avec déclassement)
Température de stockage -40 +70 °C
Endurance électrique ≥ 5000
Endurance mécanique ≥ 10.000
Compatibilité avec auxiliaires électriques Non
Compatibilité avec ReStart Oui
Position de montage Tout
Ware Number 85362010
