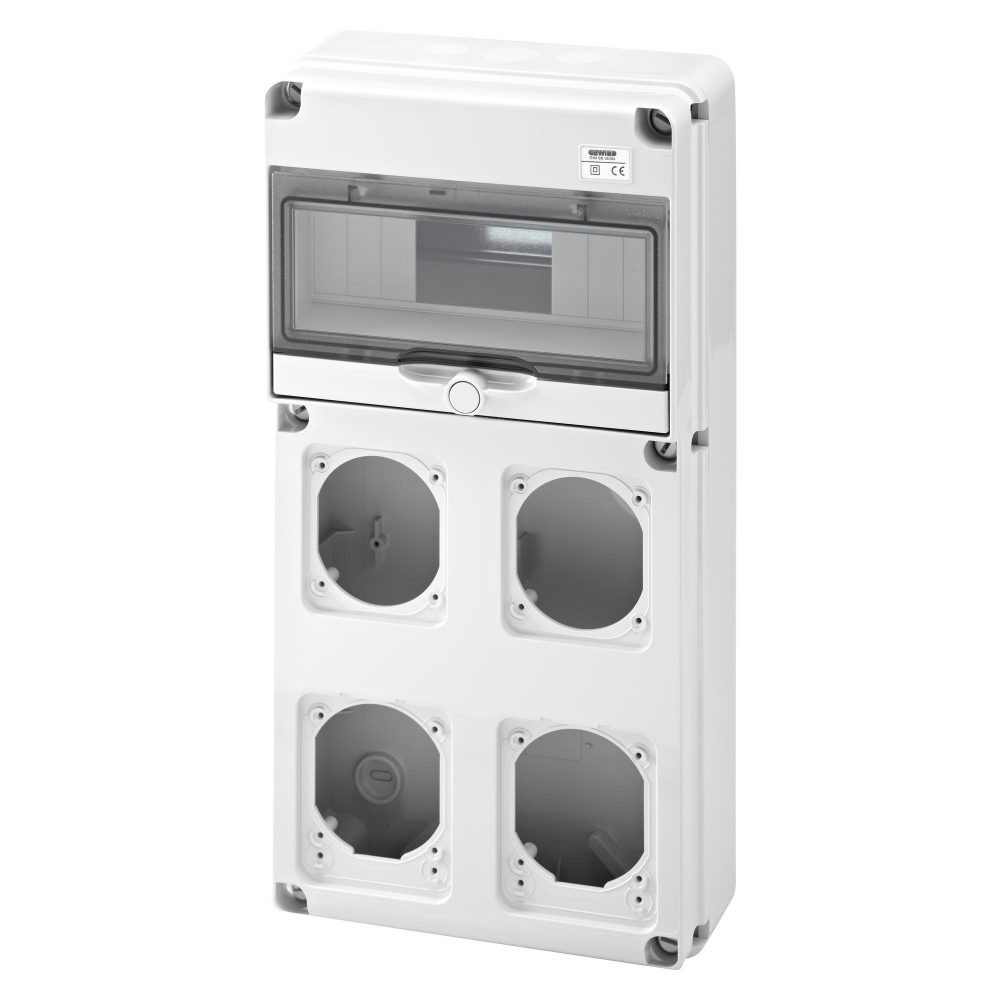

Q-DIN 10 MODULI - 2 FLANGE IEC 16A + 2 IEC 16/32 A - IP65

Codice: GW68003N
Serie: 68 Q-DIN
Quadri per distribuzione
Sistema completo di quadri elettrici IP65 per la distribuzione di energia in ambito terziario, industriale e cantiere, disponibili nella versione sia vuota che cablata, secondo la norma internazionale IEC 61439.
La gamma Q-DIN è composta da quadri da 5 a 20 moduli DIN e dai moduli supplementari da 14 e 20M per avere maggiori spazi DIN.
Consentono l’alloggiamento di prese da incasso ed interbloccate fino a 63A, e sono ampiamente accessoriabili.

IP65

650 °C

IK08

70 °C

Info tecniche

Informazioni
Download
Software
Certificati
Colore Grigio RAL 7035
Grado di protezione IP65
N. mod. EN 50022 10
N. prese alloggiabili 2 IEC 16 A + 2 IEC 16/32 A
Tipologia di installazione Da parete
Potenza dissipabile A (W) 16
Potenza dissipabile B (W) 42
Conformità normativa EN 62208
Resistenza al filo incandescente 650 °C
Resistenza agli urti IK08
Temperatura di utilizzo -25 +40 °C
Termopressione con biglia 70 °C
Classe isolamento II
Versione Vuoto
Ware Number 85381000

Product Data Sheet

Disegno 3D step

Disegni DXF

BIM

Caratteristiche tecniche - IT

Caratteristiche tecniche - EN

Caratteristiche tecniche - DE

Caratteristiche tecniche - ES

Manuale istruzioni (IT)

Manuale istruzioni (EN)

Manuale istruzioni (FR)

Manuale istruzioni (ES)

Manuale istruzioni (DE)

Manuale istruzioni

AUTOCAD Plugin

Plugin con i prodotti GEWISS per il software di disegno AUTOCAD®

Scopri di più

REVIT Plugin

Plugin con i prodotti GEWISS per il software di progettazione REVIT®

Scopri di più

ENERGYpro

Quadri da cantiere, per moli e campeggi e di distribuzione

Scopri di più

PRICE

Preventivi e computi metrici

Scopri di più

CADpro

Disegno evoluto degli impianti elettrici

Scopri di più

Reach Declaration

Visualizza il certificato

Marcatura CE

DOTAZIONI E NOTE
DOTAZIONI: fermacavo e 4 tappi coprivite. Flangia adattatore per ogni sede alloggiamento prese IEC 309 da 16/32 A.
NOTE: la potenza dissipabile (B) viene calcolata secondo il documento IEC 60890 (CEI 17-43) e si riferisce ad una sovratemperatura di 40 K tra temperatura dell’aria all’interno del quadro ed ambiente.
GW68003N: predisposto per 2 prese da 16-32 A nelle flange inferiori e 2 prese da 16 A nelle flange superiori. Il grado di protezione IP65 si ottiene con coperchi ciechi per flange installati correttamente in tutte le sedi del quadro vuoto.
Dimensioni esterne (BxHxP): 220x435x96 mm.
Halogen Free secondo la norma EN 60754-2.
