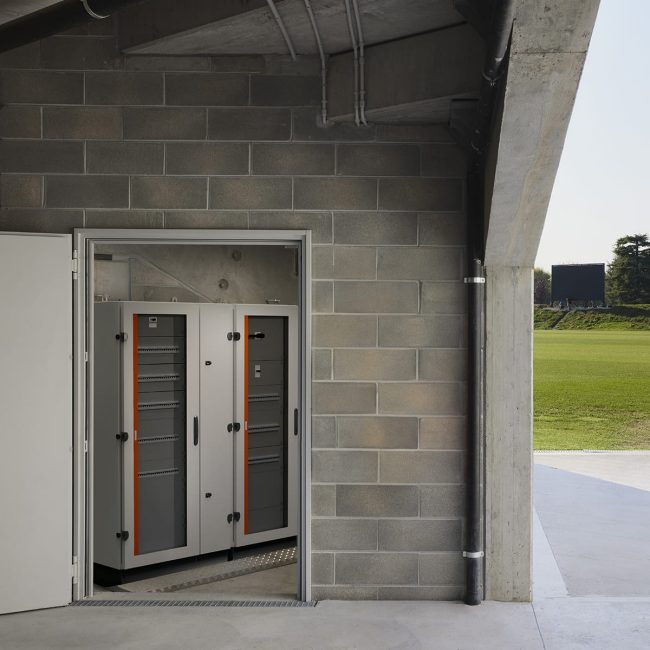

QDX 1600 H
Envolventes modulares hasta 1600A - IP55

La gama de armarios QDX 1600 H hace de la robustez su punto fuerte, especialmente para todas aquellas aplicaciones donde se necesita tanto un alto nivel de protección frente a agentes externos como una alta potencia de corte frente al cortocircuito.

Ver todos los productos
Ventajas
Carril DIN: montaje y desmontaje rápidos
Carril DIN: montaje y desmontaje rápidos
El sistema de encaje sin tornillos es sencillo e inmediato gracias al rápido montaje y desmontaje de los carriles DIN duales de aluminio.
Montaje y mantenimiento más sencillos
Montaje y mantenimiento más sencillos
Los paneles laterales y el panel trasero se pueden quitar fácilmente con total seguridad. Los paneles frontales extraíbles y laterales y traseros totalmente extraíbles permiten al operador montar la estructura en posición vertical.
Sistema de barras colectoras en cada posición
Sistema de barras colectoras en cada posición
Rápido, rentable y versátil, el sistema universal de barras colectoras de aluminio permite la máxima personalización de los cuadros GEWISS, gracias a las diversas configuraciones de posicionamiento.

Productos de esta serie

213 productos

Estructuras - Grado de protección con puerta IP55

Armarios de suelo - Estructura única

Categoría
Bases y cabezales

Cambiar de categoría

Bases y cabezales
Montantes y marcos funcionales
Montantes y marcos funcionales reducidos
Par de paneles laterales
Par de paneles laterales ventilados
Paneles traseros
Cod Gewiss
Dim. funcionales BxP (mm)
Dim. exterior BxP (mm)
BASE Y CABECERO - CUADRO DE DISTRIBUCIÓN DE SUELO - QDX 1600 H - 600x600mm
GWD3661
600x600
650x625
BASE Y CABECERO - CUADRO DE DISTRIBUCIÓN DE SUELO - QDX 1600 H - 600x800mm
GWD3662
600x800
650x800
BASE Y CABECERO - CUADRO DE DISTRIBUCIÓN DE SUELO - QDX 1600 H - 850x600mm
GWD3669
850x600
850x625
BASE Y CABECERO - CUADRO DE DISTRIBUCIÓN DE SUELO - QDX 1600 H - 850x800mm
GWD3670
850x800
850x800
Cod Gewiss
Dim. funcional A (mm)
Dim. exterior A (mm)
MONTANTES VERTICALES Y BASTIDORES FUNCIONALES - CUADROS DE DISTRIBUCIÓN DE MONTAJE EN SUELO - QDX 1600 H - 1800 MM
GWD3168
1800
1900
MONTANTES VERTICALES Y BASTIDORES FUNCIONALES - CUADROS DE DISTRIBUCIÓN DE MONTAJE EN SUELO - QDX 1600 H - 2000 MM
GWD3169
2000
2100
Cod Gewiss
Dim. funcional AxP (mm)
Dim. externo AxP (mm)
MONTANTES VERTICALES Y BASTIDORES FUNCIONALES REDUCIDOS - CUADROS DE DISTRIBUCIÓN DE MONTAJE EN SUELO - QDX 1600 H - 1800X600 MM
GWD3168R
1800x600
1900x625
MONTANTES VERTICALES Y BASTIDORES FUNCIONALES REDUCIDOS - CUADROS DE DISTRIBUCIÓN DE MONTAJE EN SUELO - QDX 1600 H - 2000X600 MM
GWD3169R6
2000x600
2100x625
Cod Gewiss
Dim. funcional AxP (mm)
PAR DE PANELES LATERALES - CUADRO DE DISTRIBUCIÓN DE SUELO - QDX 1600 H - 1800x600mm
GWD3679
1800x600
PAR DE PANELES LATERALES - CUADRO DE DISTRIBUCIÓN DE SUELO - QDX 1600 H - 2000x600mm
GWD3682
2000x600
PAR DE PANELES LATERALES - CUADRO DE DISTRIBUCIÓN DE SUELO - QDX 1600 H - 2000x800mm
GWD3683
2000x800
Cod Gewiss
Dim. funcional AxP (mm)
PAR DE PANELES LATERALES VENTILADOS - CUADRO DE DISTRIBUCIÓN DE SUELO - QDX 1600 H - 1800x600mm
GWD3818
1800x600
PAR DE PANELES LATERALES VENTILADOS - CUADRO DE DISTRIBUCIÓN DE SUELO - QDX 1600 H - 2000x600mm
GWD3819
2000x600
PAR DE PANELES LATERALES VENTILADOS - CUADRO DE DISTRIBUCIÓN DE SUELO - QDX 1600 H - 2000x800mm
GWD3820
2000x800
Cod Gewiss
Dim. funcionales BxH (mm)
PANEL TRASERO - CUADRO DE DISTRIBUCIÓN DE SUELO - QDX 630 H - QDX 1600 H - 600x1800mm
GWD3685
600x1800
PANEL TRASERO - CUADRO DE DISTRIBUCIÓN DE SUELO - QDX 630 H - QDX 1600 H - 600x2000mm
GWD3686
600x2000
PANEL TRASERO - CUADRO DE DISTRIBUCIÓN DE SUELO - QDX 630 H - QDX 1600 H - 850x1800mm
GWD3691
850x1800
PANEL TRASERO - CUADRO DE DISTRIBUCIÓN DE SUELO - QDX 630 H - QDX 1600 H - 850x2000mm
GWD3692
850x2000

Armarios de suelo con compartimento lateral

Categoría
Bases y cabezales

Cambiar de categoría

Bases y cabezales
Montantes delanteros
Montantes posteriores y marcos funcionales
Montantes y marcos funcionales reducidos
Paneles traseros
Puerta ciega para compartimento lateral
Cod Gewiss
Dim. funcionales BxP (mm)
Dim. exterior BxP (mm)
BASE Y CABECERO - CUADRO DE DISTRIBUCIÓN DE SUELO CON COMPARTIMENTO LATERAL - QDX 1600 H - (600+300)x600mm
GWD3665
(600+300)x600
945x625
BASE Y CABECERO - CUADRO DE DISTRIBUCIÓN DE SUELO CON COMPARTIMENTO LATERAL - QDX 1600 H - (600+300)x800mm
GWD3666
(600+300)x800
945x800
Cod Gewiss
Dim. funcional A (mm)
Dim. exterior A (mm)
MONTANTES VERTICAL DELANTEROS - COMPARTIMENTO LATERAL - QDX 1600 H - 1800 MM
GWD3159
1800
1900
MONTANTES VERTICAL DELANTEROS - COMPARTIMENTO LATERAL - QDX 1600 H - 2000 MM
GWD3162
2000
2100
Cod Gewiss
Dim. funcional A (mm)
Dim. exterior A (mm)
MONTANTES VERTICALES TRASEROS Y BASTIDORES FUNCIONALES TRASEROS - COMPARTIMENTO LATERAL - QDX 1600 H - 1800 MM
GWD3174
1800
1900
MONTANTES VERTICALES TRASEROS Y BASTIDORES FUNCIONALES TRASEROS - COMPARTIMENTO LATERAL - QDX 1600 H - 2000 MM
GWD3177
2000
2100
Cod Gewiss
Dim. funcional AxP (mm)
Dim. externo AxP (mm)
MONTANTES VERTICALES Y BASTIDORES FUNCIONALES REDUCIDOS - COMPARTIMENTO LATERAL - QDX 1600 H - 1800X600 MM
GWD3174R
1800x600
1900x625
MONTANTES VERTICALES Y BASTIDORES FUNCIONALES REDUCIDOS - COMPARTIMENTO LATERAL - QDX 1600 H - 2000X600 MM
GWD3177R6
2000x600
2100x625
Cod Gewiss
Dim. funcionales BxH (mm)
PANEL TRASERO - CUADRO DE DISTRIBUCIÓN DE SUELO CON COMPARTIMENTO LATERAL - QDX 630 H - QDX 1600 H - (600+300)x1800mm
GWD3688
(600+300)x1800
PANEL TRASERO - CUADRO DE DISTRIBUCIÓN DE SUELO CON COMPARTIMENTO LATERAL - QDX 630 H - QDX 1600 H - (600+300)x2000mm
GWD3689
(600+300)x2000
Cod Gewiss
Adecuado para estructuras LxA (mm)
PUERTA CIEGA - CUADRO DE DISTRIBUCIÓN DE SUELO CON COMPARTIMENTO LATERAL - QDX 630 H - QDX 1600 H - (600+300)x1800mm
GWD3813
(600+300)x1800
PUERTA CIEGA - CUADRO DE DISTRIBUCIÓN DE SUELO CON COMPARTIMENTO LATERAL - QDX 630 H - QDX 1600 H - (600+300)x2000mm
GWD3814
(600+300)x2000

Puerta

Categoría
Puerta de cristal

Cambiar de categoría

Puerta de cristal
Puerta ciega
Cod Gewiss
Adecuado para estructuras LxA (mm)
PUERTA DE CRISTAL - CUADRO DE DISTRIBUCIÓN DE SUELO - QDX 630 H - QDX 1600 H - 600x1800mm
GWD3697
600x1800
PUERTA DE CRISTAL - CUADRO DE DISTRIBUCIÓN DE SUELO - QDX 630 H - QDX 1600 H - 600x2000mm
GWD3698
600x2000
PUERTA DE CRISTAL - CUADRO DE DISTRIBUCIÓN DE SUELO - QDX 630 H - QDX 1600 H - 850x1800mm
GWD3801
850x1800
PUERTA DE CRISTAL - CUADRO DE DISTRIBUCIÓN DE SUELO - QDX 630 H - QDX 1600 H - 850x2000mm
GWD3802
850x2000
Cod Gewiss
Adecuado para estructuras LxA (mm)
PUERTA CIEGA - CUADRO DE DISTRIBUCIÓN DE SUELO - QDX 630 H - QDX 1600 H - 600x1800mm
GWD3804
600x1800
PUERTA CIEGA - CUADRO DE DISTRIBUCIÓN DE SUELO - QDX 630 H - QDX 1600 H - 600x2000mm
GWD3805
600x2000
PUERTA CIEGA - CUADRO DE DISTRIBUCIÓN DE SUELO - QDX 630 H - QDX 1600 H - 850x1800mm
GWD3807
850x1800
PUERTA CIEGA - CUADRO DE DISTRIBUCIÓN DE SUELO - QDX 630 H - QDX 1600 H - 850x2000mm
GWD3808
850x2000

Compartimento externo

Categoría
Bases y cabezales

Cambiar de categoría

Bases y cabezales
Montantes y marcos funcionales
Paneles traseros
Puerta ciega
Cod Gewiss
Dim. funcionales BxP (mm)
Dim. exterior BxP (mm)
BASE Y CABECERO - CUADRO DE DISTRIBUCIÓN DE SUELO - COMPARTIMENTO EXTERIOR - QDX 1600 H - 400x600mm
GWD3673
400x600
400x625
BASE Y CABECERO - CUADRO DE DISTRIBUCIÓN DE SUELO - COMPARTIMENTO EXTERIOR - QDX 1600 H - 400x800mm
GWD3674
400x800
400x850
Cod Gewiss
Dim. funcionales BxH (mm)
Dim. exterior BxH (mm)
MONTANTES VERTICALES Y BASTIDOR FUNCIONAL - COMPARTIMENTO EXTERNO - QDX 1600 H - 400X1800 MM
GWD3165
400x1800
400x1900
MONTANTES VERTICALES Y BASTIDOR FUNCIONAL - COMPARTIMENTO EXTERNO - QDX 1600 H - 400X2000 MM
GWD3167
400x2000
400x2100
Cod Gewiss
Dim. funcionales BxH (mm)
PANEL TRASERO - CUADRO DE DISTRIBUCIÓN DE SUELO - COMPARTIMENTO EXTERIOR - QDX 630 H - QDX 1600 H - 400x1800mm
GWD3694
400x1800
PANEL TRASERO - CUADRO DE DISTRIBUCIÓN DE SUELO - COMPARTIMENTO EXTERIOR - QDX 630 H - QDX 1600 H - 400x2000mm
GWD3695
400x2000
Cod Gewiss
Adecuado para estructuras LxA (mm)
PUERTA CIEGA - CUADRO DE DISTRIBUCIÓN DE SUELO - COMPARTIMENTO EXTERIOR - QDX 630 H - QDX 1600 H - 400x1800mm
GWD3810
400x1800
PUERTA CIEGA - CUADRO DE DISTRIBUCIÓN DE SUELO - COMPARTIMENTO EXTERIOR - QDX 630 H - QDX 1600 H - 400x2000mm
GWD3811
400x2000
Ha visto 46 productos en 213
Mostrar otros
