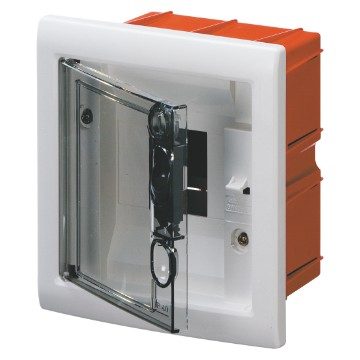

CAJA DE DISTRIBUCIÓN PROTEGIDA - DE EMPOTRAR - PUERTA TRANSPARENTE AHUMADA CON BASTIDOR EXTRAIBLE - 4 MÓDULOS IP40

Código: GW40602

Gama: Serie 40 CDI
Cajas y cuadros de distribución de empotrar

La oferta más amplia de centralitas y cuadros de distribución para montaje empotrado actualmente disponible en el mercado. Siete familias diseñadas para ofrecer soluciones avanzadas en el sector residencial y comercial, también disponibles en material libre de halógenos. Versiones de 2 a 72 módulos, grado de protección de IP40 a IP55 y versiones especiales para paredes de cartón yeso. La serie incluye también dos centralitas multimedia: versión completa (54 módulos) y versión compacta (36 módulos).

Información técnica

Información
Descargar
Software
Certificados
Nº mod. EN 50022 4
Dim. exter. BxHxP (mm) 120x160x85
Potencia disipable (W) 18
Ware Number 85381000

Manual de instrucciones

Características técnicas - IT

Características técnicas - EN

Características técnicas - DE

Características técnicas - ES

CENTRAL

Presupuesto y Verificación térmica de las cajas

Mostrar más

AUTOCAD Plugin

Plugin with GEWISS products for the software AUTOCAD®

Mostrar más

PBT-Q

Instalaciones eléctricas y cuadros de BT

Mostrar más

REVIT Plugin

Plugin with GEWISS products for the design software REVIT®

Mostrar más

CADpro

Advanced design of electrical systems

Mostrar más

PRICE

Estimation of electrical systems

Mostrar más

Declaración Reach

Visualización certificado

Marca CE

EQUIPOS Y NOTAS
CARACTERÍSTICAS: GW40601, sin puerta y con el carril DIN fijado directamente en el fondo.
Termopresión con bola igual a 70°C.
Fondo de la centralita de 12 y 18 módulos ensamblable mediante el elemento de acoplamiento en batería GW40425.
INCLUYE: pantalla cubremódulos, etiqueta usuario.
GW40604, GW40605 y GW40608 etiqueta adhesiva para certificación según norma EN 61439..
NOTA: potencia disipable determinada según EN 60670-24.
Bajo pedido, a partir de la versión de 8 módulos EN50022 es posible pedir separadamente el fondo y el frontal (completo con bastidor funcional y carril DIN).
INSTALACIÓN: para las posibles combinaciones centralita-regleta consultar el cuadro "COMPATIBILIDAD DE CENTRALITAS CON REGLETAS BIPOLARES Y MONOPOLARES" en las guías de selección de la gama 40CDi.
