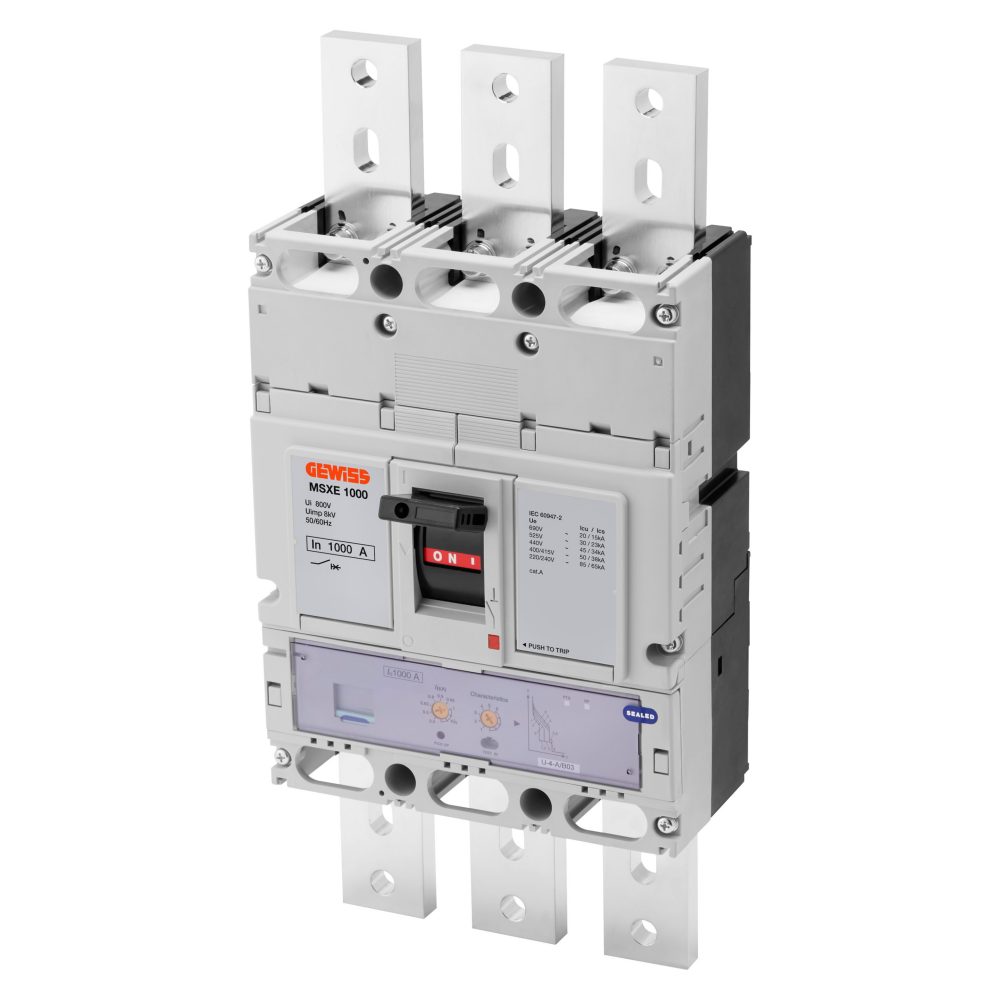

MSXE 1000 - MCCB CON DISPARO ELECTRÓNICO - LSI - 50 KA 3P 1000 A 690 V

Código: GWD9406

Gama: Gama MSX
Interruptores de caja moldeada para distribución de potencia

La gama de interruptores de caja moldeada MSX está formada por interruptores de disparo magnetotérmico, interruptores de disparo magnetotérmico con protección de sobreintensidades, interruptores con disparo electrónico y seccionadores.

Información técnica

Información
Descargar
Software
Certificados
Descripción Interruttore automatico scatolato
Código MSXE 1000
Nº polos 3P
Corriente nominal 1000 A
Disparador Electrónico
CARACTERÍSTICAS ELÉCTRICAS -
CARACTERÍSTICAS MECÁNICAS -
Norma de referencia IEC/EN 60947-2
Ejecución Fijo
Categoría de uso A
Montaje en carril DIN No
Frecuencia nominal (Hz) 50 / 60
Accessoriabile con comando motore
Tensión nominal de funcionamiento (Ue) 690 Vac
Enclavamiento compatible Palanca - Flush
Tensión nominal de tensión soportada (Uimp) 8 kV
Terminales suministrados Parte delantera FB extendida
Categoría de sobretensiones IV
Posición de montaje Cualquier
Tensión de aislamiento (Ui) 800 V
Alimentación aguas arriba/aguas abajo
Regulación térmica 0,4 - 0,5 - 0,63 - 0,8 - 0,9 - 0,95 - 1 x In
Durabilidad eléctrica (415Vac) 4.000 ciclos
Regulación magnética
Electronic LSI
Durabilidad mecánica 10.000 ciclos
Protección del neutro -
Temperatura de empleo -5°C +65°C
Potencia total disipada 186 W
Temperatura de almacenaje -20° +65°
Capacidad nominal de cierre en cortocircuito (Icm) -
Peso (kg) 11
Corriente admisible de corta duración para 0,3s (Icw) -
Ancho 210 mm
Ajuste de IDN -
Altura 273 mm
Ajuste DT -
Profundidad 103 mm
CAPACIDAD DE CORTE EXTREMA UCI -
CAPACIDAD DE CORTE DE SERVICIO (ICS) -
220/240Vac 85 kA
220/240Vac 85 kA
400/415Vac 50 kA
400/415Vac 50 kA
440Vac 50 kA
440Vac 50 kA
525Vac 30 kA
525Vac 30 kA
690Vac 20 kA
690Vac 20 kA
250Vdc -
250Vdc -
Ware Number 85362010

Product Data Sheet

Información y recomendaciones generales

Manual de instrucciones

Características técnicas - IT

Características técnicas - EN

Brochure - EN

Brochure - IT

Características técnicas - ES

PRICE

Estimation of electrical systems

Mostrar más

PROJEX

Diseño de sistemas de baja tensión

Mostrar más

AUTOCAD Plugin

Plugin with GEWISS products for the software AUTOCAD®

Mostrar más

PBT-Q

Instalaciones eléctricas y cuadros de BT

Mostrar más

CADpro

Advanced design of electrical systems

Mostrar más

Marca CE

EQUIPOS Y NOTAS
INCLUYE: suministrado con terminales frontales (FC) para versiones de 800 A. Se suministra con terminales frontales extendidos (FB) para versiones de 1000 A. Extensión de la palanca de operación para operaciones manuales de cierre y apertura.
CARACTERÍSTICAS: campo regulador de corriente Ir = 0,4 ÷ 1 x In.
Neutro 100 % o 50 % protegido.
