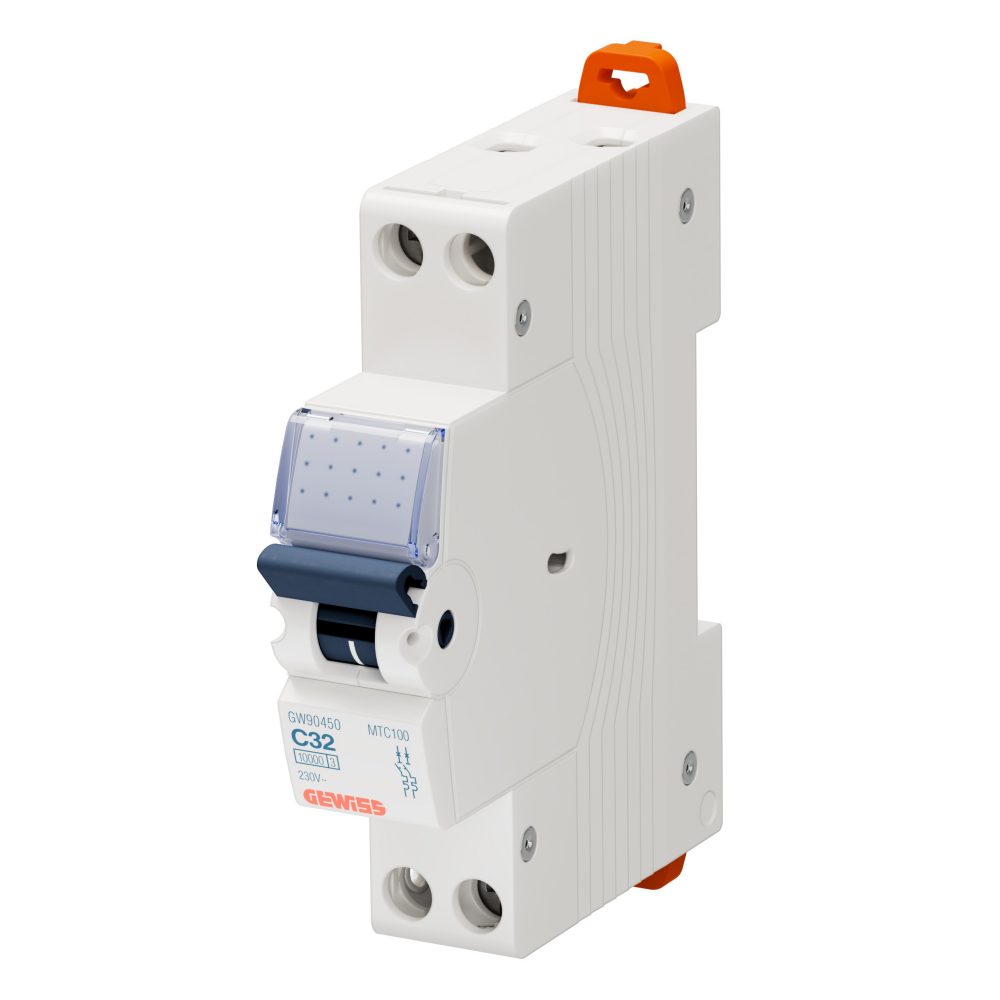

INTERRUPTOR MAGNETOTÉRMICO COMPACTO - MTC 100 - 2P CURVA C 32A - 1 MÓDULO

Código: GW90450
Gama: Serie 90 MCB
Interruptores modulares para protección de circuitos
La Serie 90 MCB satisface cualquier exigencia de protección frente a sobrecargas y cortocircuitos, para todas las aplicaciones residenciales, terciarias e industriales.
La gama está formada por MTC interruptores magnetotérmicos compactos (desde 2 a 32A, curva B y C hasta 10kA) MT interruptores magnetotérmicos tradicionales (desde 1 a 63A, curva B, C y D hasta 25kA) MTHP interruptores magnetotérmicos de altas prestaciones (de 20 a 125A, curva C y D hasta 25kA).

Información técnica

Información
Descargar
Software
Certificados
Descripción INTERRUPTOR MAGNETOTÉRMICO COMPACTO
Código MTC 100
Nº polos 2P
N. módulos 1
Corriente nominal 32 A
Curva C
Tensión nominal 230V
Norma de referencia EN 60898, EN 60947-2
Frecuencia nominal (Hz) 50/60 Hz
Poder de corte EN 60898 230V (Icn) 10000 A
Poder de corte EN 60898 (Ics) 0,75 x Icn
Poder de corte EN 60947-2 230V (Icu) 15 kA
Poder de interrupción EN 60947-2 (Ics) 75% Icu
Tensión de aislamiento (Ui) 500 V
Tensión nominal de tensión soportada (Uimp) 4 kV
Tensión mínima de funcionamiento 12V ac/dc
Tensión máxima de funcionamiento 253V AC / 110V DC
Número de maniobras eléctricas 10.000
Número de maniobras mecánicas 20.000
Sección cable rígido <=1x16 - <=1x10+1x6 mm²
Sección cable flexible <=1x10 - <=2x6 mm²
Par nominal de apriete 1,2 Nm
Temperatura de empleo -25 +60 °C
Temperatura de almacenaje -40 +70 °C
Código Electrocod 1411
Ware Number 85362010

Product Data Sheet

Características técnicas

dibujo 3D

ENERGYpro

Quadros para obras de construcción, puertos-campings y distribución

Mostrar más

PBT-Q

Instalaciones eléctricas y cuadros de BT

Mostrar más

PRICE

Estimation of electrical systems

Mostrar más

PROJEX

Diseño de sistemas de baja tensión

Mostrar más

CADpro

Advanced design of electrical systems

Mostrar más

CENTRAL

Presupuesto y Verificación térmica de las cajas

Mostrar más

Visualización certificado

Marca CE

Visualización certificado

Visualización certificado

Declaración de conformidad

Visualización certificado

REACH information

Productos relacionados

Gewiss Code
Nº polos
Corriente nominal
Tensión nominal
Compatibilidad con auxiliares eléctricos
Nº mod. EN 50022

GW90445

2P

6 A

230V

Si

1

GW90446

2P

10 A

230V

Si

1

GW90451

2P

13 A

230V

Si

1

GW90447

2P

16 A

230V

Si

1

GW90448

2P

20 A

230V

Si

1

GW90449

2P

25 A

230V

Si

1

GW90450

2P

32 A

230V

Si

1
