Seria DOMO CENTER Podtynkowe kolumny systemowe do rozdziału mocy, automatyki domowej i budynkowej oraz danych
DOMO CENTER przekształca systemy domowe w elementy wystroju wnętrza: nowoczesny styl, który wplata się w otoczenie centralizując i racjonalizując istniejące usługi - od najbardziej tradycyjnych do najbardziej zaawansowanych, w jednym miejscu z modułowością do 320 modułów. Dostępne również ze spersonalizowanymi stylami wykończenia, w tym z charakterystyczną wersją w pełni lustrzaną.
TWOJE WYSZUKIWANIE
Zestaw konfiguracji płyty czołowej DOMO CENTER
Wykonania dla zestawu 2700 - bez drzwiczek

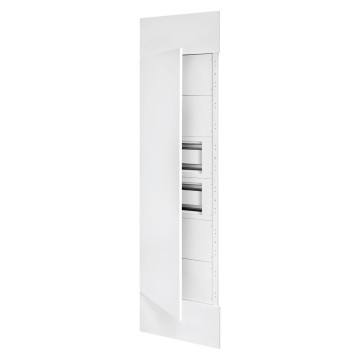

Zestaw czołowy kolumny systemowej z panelami wykończeniowymi z białego metalu RAL 9003 oraz 2 obudowami - 40 modułów
*: *: 320M maksymalna dostępna przestrzeń modułowa. WYPOSAŻENIE DODATKOWE W ZESTAWIE: 4 ramy funkcyjne dla 80 modułów szyny DIN (20x4) pozycja GWN1014. 1 rama metalowa, pozycja GWN1043XB. 2 panele wykończeniowe bez okienek, pozycja GWN1066XB. 2 obudowy - 40 modułów szyny DIN (20x2) z drzwiczkami z przydymionego przeźroczystego szkła, pozycja GWN1051XB. UWAGI: zaleca się montaż w obszarach o wysokości w stanie wykończonym h 2700 mm. Maksymalny prąd znamionowy In = 125 A. Skrzynkę podtynkową do mocowania tylnego należy zamówić oddzielnie. Pozycja referencyjna GWN1003.
Zestaw czołowy kolumny systemowej z panelami wykończeniowymi z białego metalu RAL 9003 do wykorzystania jako kolumna stojakowa
*: *: 40M maksymalna dostępna przestrzeń modułowa (np. dla bloku zaciskowego dla obiektu, skrzyżowania itp.). ZAKRES DOSTAWY: 1 rama funkcyjna dla 40 modułów szyny DIN (20x2), pozycja GWN1012. 3 ramy funkcyjne dostarczone z płytą do mocowania tylnego, pozycja GWN1024. 1 rama funkcyjna dostarczona z płytą do mocowania tylnego, pozycja GWN1022. 1 rama metalowa, pozycja GWN1043XB. 2 panele wykończeniowe bez okienek, pozycja GWN1066XB. 1 panel wykończeniowy bez okienek, pozycja GWN1064XB. UWAGI: zaleca się montaż w obszarach o wysokości w stanie wykończonym h 2700 mm. Maksymalny prąd znamionowy In = 125 A. Skrzynkę podtynkową do mocowania tylnego należy zamówić oddzielnie. Pozycja referencyjna GWN1003.
Wykonania dla zestawu 2700 - z drzwiczkami

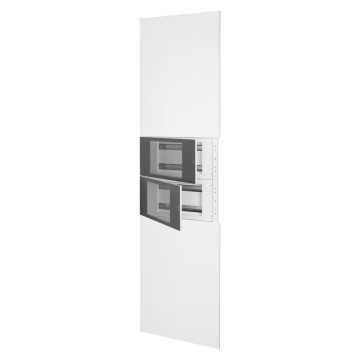

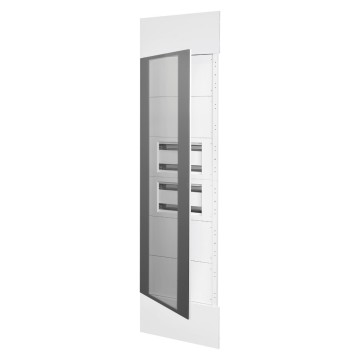

Zestaw czołowy kolumny systemowej z przydymionego szkła przeźroczystego, panele wykończeniowe z białego metalu RAL 9003, 2 obudowy poddrzwiczkowe 40 M oraz panele poddrzwiczkowe biały RAL 9003
*: *: 320M maksymalna dostępna przestrzeń modułowa. WYPOSAŻENIE DODATKOWE W ZESTAWIE: 4 ramy funkcyjne dla 80 modułów szyny DIN (20x4) pozycja GWN1014. 1 rama metalowa, pozycja GWN1043XB. 2 panele wykończeniowe bez okienek, pozycja GWN1062XB. 2 obudowy poddrzwiczkowe dla 40 modułów szyny DIN (20x2), pozycja GWN1121XB. 4 panele poddrzwiczkowe, pozycja GWN1124XB. 1 drzwiczki z przydymionego przeźroczystego szkła, pozycja GWN1111CF. UWAGI: zaleca się montaż w obszarach o wysokości w stanie wykończonym h 2700 mm. Maksymalny prąd znamionowy In = 125 A. Skrzynkę podtynkową do mocowania tylnego należy zamówić oddzielnie. Pozycja referencyjna GWN1003.

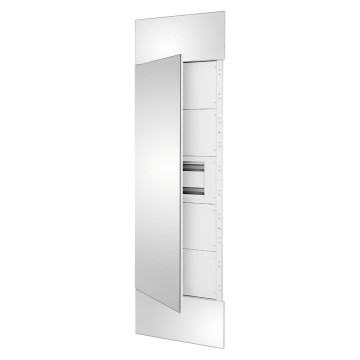

Zestaw czołowy kolumny systemowej z lustrzanymi panelami wykończeniowymi i drzwiczkami, 2 obudowy poddrzwiczkowe 40 M oraz panele poddrzwiczkowe biały RAL 9003
*: *: 320M maksymalna dostępna przestrzeń modułowa. CHARAKTERYSTYKA: drzwiczki i panele z metalu z integralnym wykończeniem lustrzanym na całej powierzchni. WYPOSAŻENIE DODATKOWE W ZESTAWIE: 4 ramy funkcyjne dla 80 modułów szyny DIN (20x4) pozycja GWN1014. 1 rama metalowa, pozycja GWN1043XB. 2 obudowy poddrzwiczkowe dla 40 modułów szyny DIN (20x2), pozycja GWN1121XB. 4 panele poddrzwiczkowe, pozycja GWN1124XB. 1 drzwiczki i 2 panele lustrzane, pozycja GWN1111CP. UWAGI: zaleca się montaż w obszarach o wysokości w stanie wykończonym h 2700 mm. Pakiet z drzwiczkami z wykończeniem lustrzanym zawiera również 2 panele lustrzane o h = 300 mm. Maksymalny prąd znamionowy In = 125 A. Skrzynkę podtynkową do mocowania tylnego należy zamówić oddzielnie. Pozycja referencyjna GWN1003.

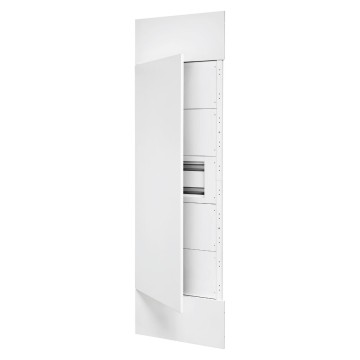

Zestaw czołowy kolumny systemowej z drzwiczkami i panelami wykończeniowymi z białego metalu RAL 9003, 2 obudowy poddrzwiczkowe 40 M oraz panele poddrzwiczkowe biały RAL 9003
*: *: 320M maksymalna dostępna przestrzeń modułowa. WYPOSAŻENIE DODATKOWE W ZESTAWIE: 4 ramy funkcyjne dla 80 modułów szyny DIN (20x4) pozycja GWN1014. 1 rama metalowa, pozycja GWN1043XB. 2 panele wykończeniowe bez okienek, pozycja GWN1062XB. 2 obudowy poddrzwiczkowe dla 40 modułów szyny DIN (20x2), pozycja GWN1121XB. 4 panele poddrzwiczkowe, pozycja GWN1124XB. 1 drzwiczki metalowe, pozycja GWN1111XB. UWAGI: zaleca się montaż w obszarach o wysokości w stanie wykończonym h 2700 mm. Maksymalny prąd znamionowy In = 125 A. Skrzynkę podtynkową do mocowania tylnego należy zamówić oddzielnie. Pozycja referencyjna GWN1003.
Wykonania dla zestawu 2400 - bez drzwiczek
Zestaw czołowy kolumny systemowej z panelami wykończeniowymi z metalu kolor RAL 9003 oraz 1 obudową - 40 modułów
*: *: 280M maksymalna dostępna przestrzeń modułowa. WYPOSAŻENIE DODATKOWE W ZESTAWIE: 3 ramy funkcyjne dla 80 modułów szyny DIN (20x4) pozycja GWN1014. 1 rama funkcyjna dostarczana z szynami DIN, pozycja GWN1012. 1 rama metalowa, pozycja GWN1042XB. 2 panele wykończeniowe bez okienek, pozycja GWN1066XB. 1 obudowa dla 40 modułów szyny DIN (20x2) z drzwiczkami z przydymionego przeźroczystego szkła, pozycja GWN1051XB. UWAGI: zaleca się montaż w obszarach o wysokości w stanie wykończonym h 2400 mm. Maksymalny prąd znamionowy In = 125 A. Skrzynkę podtynkową do mocowania tylnego należy zamówić oddzielnie. Pozycja referencyjna GWN1002.
Zestaw czołowy kolumny systemowej z panelami wykończeniowymi z białego metalu RAL 9003 do wykorzystania jako kolumna stojakowa
*: *: 40M maksymalna dostępna przestrzeń modułowa (np. dla bloku zaciskowego dla obiektu, skrzyżowania itp.). WYPOSAŻENIE DODATKOWE W ZESTAWIE: 1 rama funkcyjna dla 40 modułów szyny DIN (20x2), pozycja GWN1012. 3 ramy funkcyjne dostarczone z płytą do mocowania tylnego, pozycja GWN1024. 1 rama metalowa, pozycja GWN1042XB. 2 panele wykończeniowe bez okienek, pozycja GWN1066XB. 1 panel wykończeniowy bez okienek, pozycja GWN1062XB. UWAGI: zaleca się montaż w obszarach o wysokości w stanie wykończonym h 2400 mm. Maksymalny prąd znamionowy In = 125 A. Skrzynkę podtynkową do mocowania tylnego należy zamówić oddzielnie. Pozycja referencyjna GWN1002.
Wykonania dla zestawu 2400 - z drzwiczkami

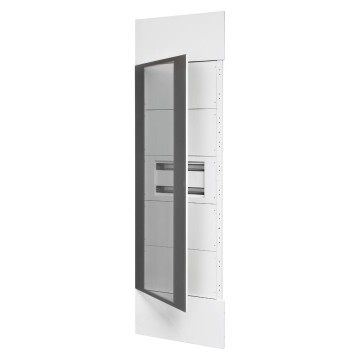

Zestaw czołowy kolumny systemowej z drzwiczkami z przydymionego szkła przeźroczystego, panele wykończeniowe z białego metalu RAL 9003, 1 obudowa poddrzwiczkowa 40 M oraz panele poddrzwiczkowe biały RAL 9003
*: *: 280M maksymalna dostępna przestrzeń modułowa. WYPOSAŻENIE DODATKOWE W ZESTAWIE: 3 ramy funkcyjne dla 80 modułów szyny DIN (20x4) pozycja GWN1014. 1 rama funkcyjna dostarczana z szynami DIN, pozycja GWN1012. 1 rama metalowa, pozycja GWN1042XB. 2 panele wykończeniowe bez okienek, pozycja GWN1062XB. 1 obudowa poddrzwiczkowa dla 40 modułów szyny DIN (20x2), pozycja GWN1121XB. 4 panele poddrzwiczkowe, pozycja GWN1124XB. 1 drzwiczki z przydymionego przeźroczystego szkła, pozycja GWN1101CF. UWAGI: zaleca się montaż w obszarach o wysokości w stanie wykończonym h 2400 mm. Maksymalny prąd znamionowy In = 125 A. Skrzynkę podtynkową do mocowania tylnego należy zamówić oddzielnie. Pozycja referencyjna GWN1002.
Zestaw czołowy kolumny systemowej z lustrzanymi panelami wykończeniowymi i drzwiczkami, 1 obudowa poddrzwiczkowa 40 M oraz panele poddrzwiczkowe biały RAL 9003
*: *: 280M maksymalna dostępna przestrzeń modułowa. CHARAKTERYSTYKA: drzwiczki i panele z metalu z integralnym wykończeniem lustrzanym na całej powierzchni. WYPOSAŻENIE DODATKOWE W ZESTAWIE: 3 ramy funkcyjne dla 80 modułów szyny DIN (20x4) pozycja GWN1014. 1 rama funkcyjna dostarczana z szynami DIN, pozycja GWN1012. 1 rama metalowa, pozycja GWN1042XB. 1 obudowa poddrzwiczkowa dla 40 modułów szyny DIN (20x2), pozycja GWN1121XB. 4 panele poddrzwiczkowe, pozycja GWN1124XB. 1 drzwiczki i 2 panele lustrzane, pozycja GWN1101CP. UWAGI: zaleca się montaż w obszarach o wysokości w stanie wykończonym h 2400 mm. Pakiet z drzwiczkami z wykończeniem lustrzanym zawiera również 2 panele lustrzane o h = 300 mm. Maksymalny prąd znamionowy In = 125 A. Skrzynkę podtynkową do mocowania tylnego należy zamówić oddzielnie. Pozycja referencyjna GWN1002.
Zestaw czołowy kolumny systemowej z drzwiczkami i panelami wykończeniowymi z białego metalu RAL 9003, 1 obudowa poddrzwiczkowa 40 M oraz panele poddrzwiczkowe biały RAL 9003
*: *: 280M maksymalna dostępna przestrzeń modułowa. WYPOSAŻENIE DODATKOWE W ZESTAWIE: 3 ramy funkcyjne dla 80 modułów szyny DIN (20x4) pozycja GWN1014. 1 rama funkcyjna dostarczana z szynami DIN, pozycja GWN1012. 1 rama metalowa, pozycja GWN1042XB. 2 panele wykończeniowe bez okienek, pozycja GWN1062XB. 1 obudowa poddrzwiczkowa dla 40 modułów szyny DIN (20x2), pozycja GWN1121XB. 4 panele poddrzwiczkowe, pozycja GWN1124XB. 1 drzwiczki metalowe, pozycja GWN1101XB. UWAGI: zaleca się montaż w obszarach o wysokości w stanie wykończonym h 2400 mm. Maksymalny prąd znamionowy In = 125 A. Skrzynkę podtynkową do mocowania tylnego należy zamówić oddzielnie. Pozycja referencyjna GWN1002.
Elementy składowe DOMO CENTER
Skrzynki z montowaniem tylnym

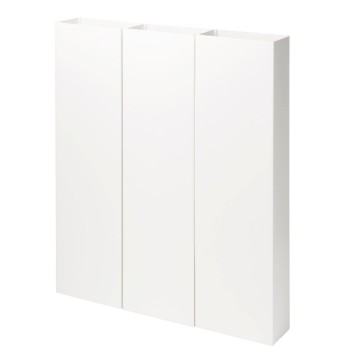

Metalowa podtynkowa skrzynka do montażu tylnego do ścian murowanych i z płyt gipsowo-kartonowych
WYPOSAŻENIE DODATKOWE W ZESTAWIE: regulowane stopy, szablon do murowania, opaska łącząca obudowy oraz 2 górne i dolne panele zakrywające o h=150 mm. CHARAKTERYSTYKA: podtynkowa skrzynka do mocowania tylnego może być uzyskana z dwóch sprzęgniętych obudów. Prostokątne elementy do wybijania na bokach pionowych oraz dolnych i górnych głowicach otwierane dla wejścia rurki. Regulowane stopy od 0 do 205 mm zarówno na dolnej stronie, jak i na górnej stronie w celu regulacji montażowej. ZASTOSOWANIA: podtynkowa skrzynka do mocowania tylnego, pozycja GWN1002 dla zastosowań w strefach o wysokości w stanie wykończonym h 2400 mm. podtynkowa skrzynka do mocowania tylnego, pozycja GWN1003 dla zastosowań w strefach o wysokości w stanie wykończonym h 2700 mm.
Konfiguracja wewnętrzna

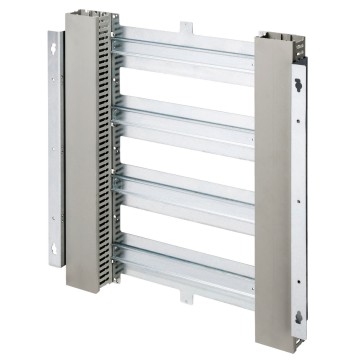

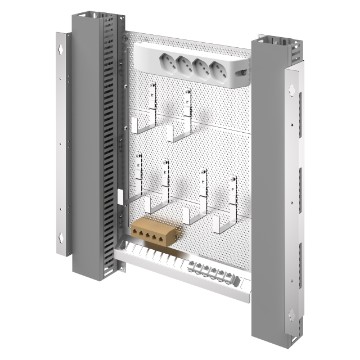

Metalowe ramy funkcjonalne z szynami DIN dla urządzeń modułowych
WYPOSAŻENIE DODATKOWE W ZESTAWIE: pionowe listwy instalacyjne dla oprzewodowania 80x60 mm. Zestaw wkrętów dla mocowania ramy w skrzynce do mocowania tylnego. CHARAKTERYSTYKA: przystosowanie do poziomych listew montażowych 30x60 i stosowania przegród poziomych, pozycja GWN1141.
Ramy funkcjonalne z metalową płytą do montażu tylnego do mocowania urządzeń niemodułowych
WYPOSAŻENIE DODATKOWE W ZESTAWIE: pionowe listwy instalacyjne dla oprzewodowania 80x60 mm. Zestaw wkrętów dla mocowania ramy w skrzynce do mocowania tylnego. CHARAKTERYSTYKA: przystosowanie do poziomych listew montażowych 30x60 i stosowania przegród poziomych, pozycja GWN1141.
APPLICATIONS: multimedia Boards allow the distribution of the services from the DOMO CENTER through the apartment (e.g. internet, phone, satellite TV, etc.). This version is dedicated to big apartments and villas with a huge amount of services and devices that have to be connected. FEATURES: the product is compliant to the CEI 306-2 Guide. ACCESSORIES SUPPLIED: 2 pcs vertical wiring trunking 80x60 mm, 1 kit fixing screws, 1 pc frame with 3 pcs perforated mounting plates (1 pc with 18 Keystone Jack slot), 3 m velcro roll h=16 mm, 6 pcs brackets, 6 pcs self-adhesive cable clips with cable ties, 6 pcs. RJ45 Cat.6 Keystone Jack, 6 pcs patch cord RJ45-RJ45 Cat.6 0,6 m, 1 pc thelephone splitter with 5 RJ11 socket and 5 pcs patch cord RJ11-RJ45, 1 pc multiple socket with 4 Italian/German socket 2P+T 16A. INSTALLATION: the finishing panel GWN1122XB can be used for better aesthetics and protection.
Ramki

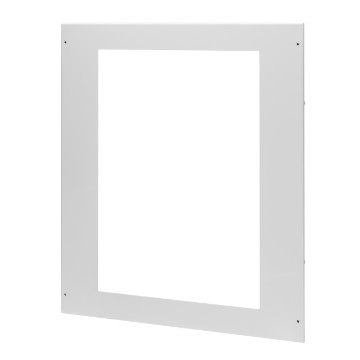

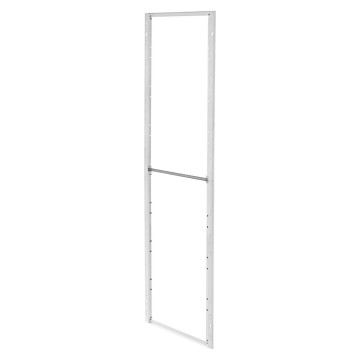

Modułowe ramy metalowe do mocowania elementów konfiguracji czołowej biały RAL 9003
WYPOSAŻENIE DODATKOWE W ZESTAWIE: szablon do mocowania. CHARAKTERYSTYKA: dla zamocowania ramy trzeba najpierw zamontować wewnętrzne elementy konfiguracyjne: ramy funkcyjne i zestawy dla określonych funkcji (okablowanie sieciowe).
Konfiguracja czołowa

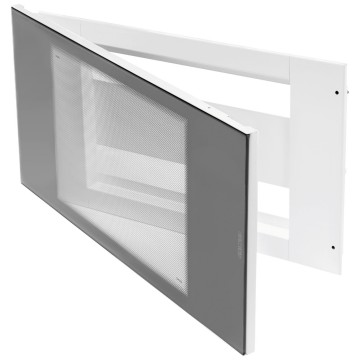

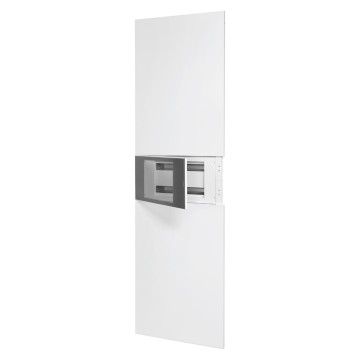

40 modułowa obudowa z drzwiczkami z przydymionego przeźroczystego szkła Czoło z białego metalu RAL 9003
CHARAKTERYSTYKA: obustronne drzwiczki ze szkła przydymionego; zamknięcie magnetyczne; może być wyposażone w zamek bezpieczeństwa GWN1132. Kąt otwarcia drzwiczek 170°. WYPOSAŻENIE DODATKOWE W ZESTAWIE: panel dla zakrywania urządzeń modułowych, 2 maskownice zakrywające moduły (6,5 modułów szyny DIN), kolor mleczny biały. Zamknięcie panelu przy pomocy narzędzia dla dostępu do tablicy.

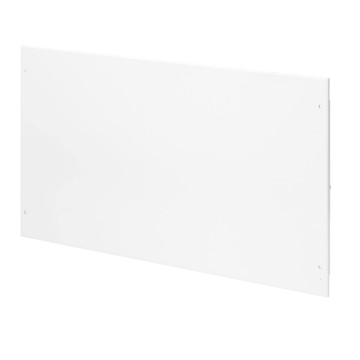

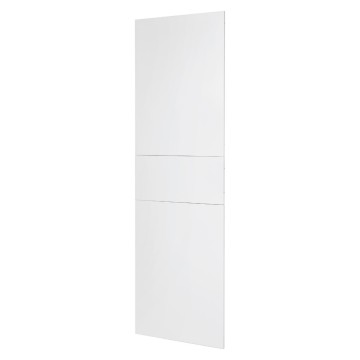

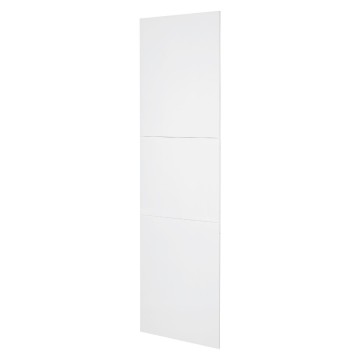

Panele bez okienek z estetycznym wykończeniem z metalu - biały RAL 9003
CHARAKTERYSTYKA: zamknięcie magnetyczne; panele na zawiasach z obustronnym otwarciem do 170°; UWAGI: Zamknięcie panelu przy pomocy narzędzia dla dostępu do tablicy.
CHARAKTERYSTYKA: szkło hartowane, zawiasy i odwracalne drzwi o kącie rozwarcia 170° i domknięciem magnetycznym; może zostać wyposażony w szyfrowy zamek bezpieczeństwa GWN1132. UWAGI: Przewidziane 2 puste panele dla estetycznego wykończenia GWN1062XB.
CHARAKTERYSTYKA: drzwiczki obustronne na zawiasach z otwarciem 170° i zamknięciem magnetycznym; mogą być wyposażone w zamek bezpieczeństwa pozycja GWN1132. drzwiczki i panele z metalu z integralnym wykończeniem lustrzanym na całej powierzchni. WYPOSAŻENIE DODATKOWE W ZESTAWIE: 2 panele z wykończeniem lustrzanym h = 300 mm.
CHARAKTERYSTYKA: zawiasy i odwracalne drzwi o kącie rozwarcia 170° i domknięciem magnetycznym; może zostać wyposażony w szyfrowy zamek bezpieczeństwa GWN1132. UWAGI: Przewidziane 2 puste panele dla estetycznego wykończenia GWN1062XB.

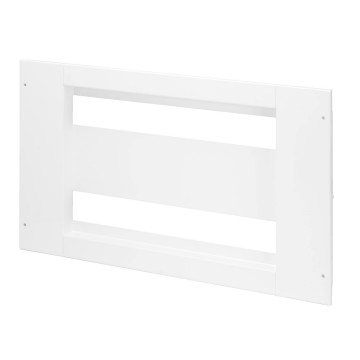

Panel poddrzwiczkowy z okienkami z białego metalu RAL 9003
UWAGA: zamykanie panelu przy pomocy narzędzia w celu uzyskania dostępu do płyty. Paneli można używać zarówno w konfiguracji bez drzwi (pod pustymi metalowymi panelami dla estetycznego wykończenia), jak i z drzwiami (jako metalowych paneli poddrzwiowych).
Pozycje uzupełniające
Zestaw do sprzęgania metalowych skrzynek do montażu tylnego

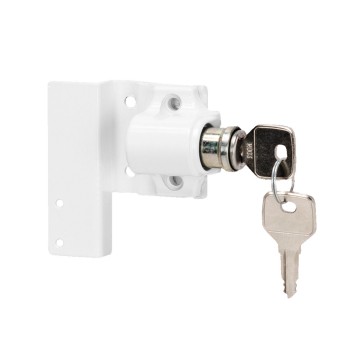

ZASTOSOWANIA: dla zamykania drzwiczek o wysokości h 1500/1800 mm oraz dla drzwiczek obudowy pozycja GWN1051XB. Blok zamka należy zamontować na ramie metalowej. WYPOSAŻENIE DODATKOWE W ZESTAWIE: 2 klucze. UWAGI: Wszystkie klucze i powiązane zamki o tym samym kodzie wyrobu są identyczne.
Kanał przechodzący przez płytę stropową oraz urządzenie sprzęgające skrzynki do montażu tylnego

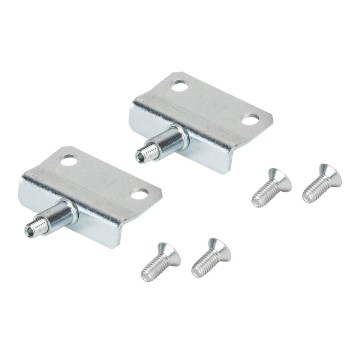

CHARAKTERYSTYKA: zestaw zawiera 2 zamki bezpieczeństwa do ramy ze względnymi śrubami mocującymi. ZASTOSOWANIE: zestawu należy używać z pustymi panelami poddrzwiowymi dla estetycznego wykończenia (GWN1062XB, GWN1064XB, GWN1066XB), aby umożliwić dostęp wyłącznie osobom to tego uprawnionym.
UWAGI: przegroda pozioma używana dla tworzenia wewnętrznego rozdzielenia pomiędzy obwodami o różnym napięciu w kilku rzędach w ramach pojedynczej obudowy. CHARAKTERYSTYKA: przegroda pozioma do stosowania do skrzynek z mocowaniem tylnym GWN1002 i GWN1003. Idealne do oddzielania obwodów przy używaniu Domo Center jako stojącej kolumny. Przystosowanie do maks. 3 montowanych przegród pionowych.
