Disegno dello schema elettrico e inserimento degli apparecchi

La modalità di disegno dello schema elettrico permette di inserire i simboli degli apparecchi nello schema definendone la modalità di collegamento (serie, parallelo, partenza di un nuovo quadro) oppure trascinandoli direttamente nel circuito. I codici degli apparecchi precedentemente inseriti vengono selezionati dal programma al termine del calcolo

Gli apparecchi possono anche essere inseriti direttamente senza l’esecuzione dei calcoli selezionandoli in base ai loro parametri elettrici.

Lo schema elettrico può essere strutturato in 3 diverse modalità.

Calcolo dei parametri elettrici della rete

Terminato il disegno dello schema elettrico unifilare è possibile effettuare il calcolo dei parametri elettrici della rete (correnti di carico e di corto circuito; cadute di tensione, ecc.), i risultati determinano i componenti (cavi; apparecchi di manovra e protezione, ecc.) che il programma seleziona.

I parametri elettrici degli apparecchi vengono collocati automaticamente nel cartiglio, le cui righe (dati) sono impostabili dall'utente. E’ possibile anche “bloccare” tutti gli apparecchi e/o i cavi o solo quelli selezionati: il programma in fase di verifica segnala eventuali anomalie (e propone la sostituzione del componente bloccato con un altro idoneo). La presenza delle foto degli apparecchi (interruttori, apparecchi di misura, segnalazione, comando, ecc.) ne facilita la selezione.

Configurazione del quadro (manuale o automatica)

Una volta definiti gli apparecchi (tramite calcolo o tramite inserimento diretto) è possibile configurare la carpenteria in modo automatico o manuale.

Carpenteria automatica: con un solo clic, PROJEX compone una carpenteria completa che viene immediatamente disegnata (e valorizzata) e che può essere modificata dall’utente; durante le modifiche la carpenteria viene aggiornata (disegno e costo) in tempo reale.

Carpenteria manuale: il programma propone tutti gli involucri compatibili con gli apparecchi presenti nel circuito e consente in modo semplice di realizzare il quadro, mostrando (mentre si compone il quadro) sia le sagome degli apparecchi da inserire (evidenziando quelli già inseriti), sia la struttura dello schema (evidenziando anche qui i componenti già inseriti). A completamento del quadro è possibile selezionare anche sistemi barre ed accessori tra quelli compatibili con l’involucro utilizzato.

Il programma effettua infine la verifica termica, come prescritto dalla normativa sui quadri elettrici.

Preventivazione dell’impianto

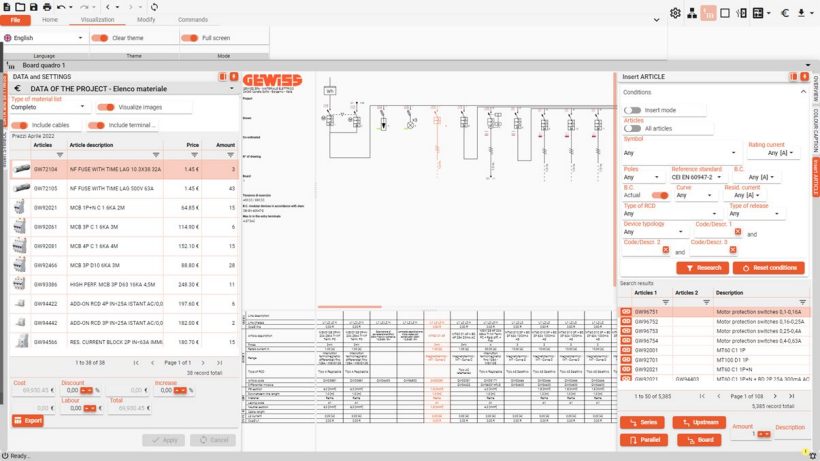

Il programma consente di ottenere elenchi dei materiali con o senza prezzo che possono essere strutturati in vari modi: generali, differenziati per quadro, suddivisi in parte elettrica (apparecchi) e parte involucro (carpenteria). Possono anche essere inseriti sconti, ricarichi e manodopera.

Stampa ed esportazione della documentazione

La documentazione di progetto (schemi, frontequadro, dati impianto/apparecchi/carpenteria, elenchi materiali, ecc.) è esportabile in vari formati.
