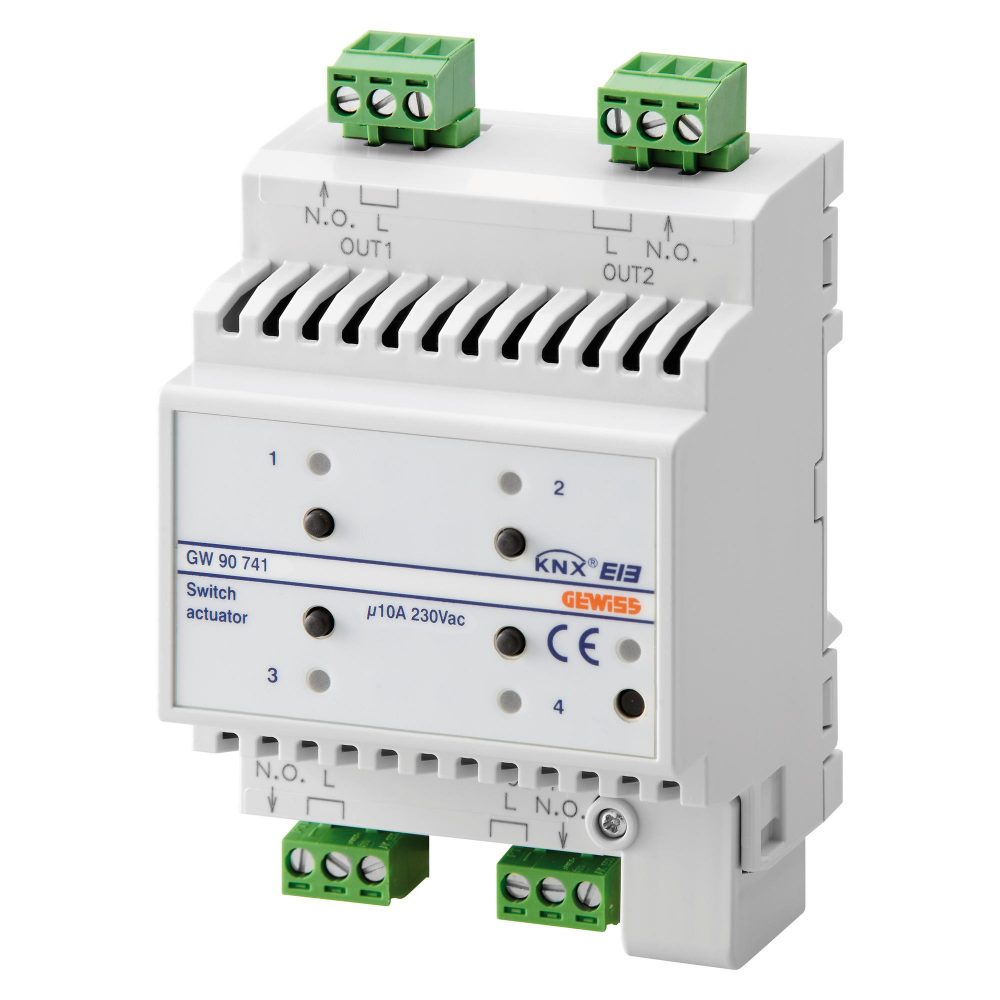

בקר יציאה מפסק - 4 ערוצים - ‎10A - KNX - IP20‎ - 4 מודולים - להתקנה על פס DIN
Datasheet בקר יציאה מפסק - 4 ערוצים - ‎10A - KNX - IP20‎ - 4 מודולים - להתקנה על פס DIN

בקר יציאה מפסק - 4 ערוצים - ‎10A - KNX - IP20‎ - 4 מודולים - להתקנה על פס DIN

קוד: GW90741
קו מוצרים: בית ומבנה Pro
מערכת בית ומבנה PRO
מערכת חוטית המבוססת על פרוטוקול התקן הבינלאומי KNX, מתאימה לפתרונות אוטומציה מתקדמים עבור פתרונות לבתי מגורים ולמשרדים קטנים ובינוניים. ההצעה ניתנת להתאמה אישית במידה רבה, יחד עם כל הפונקציות, וניתן לשלב אותה עם מכשירים ומערכות של צד שלישי (אינטרקום וידאו, מנעולים חכמים, מערכות בידור). ניתן לבקר את פעולתה באמצעות האפליקציה, סייעים קוליים או פאנלי מגע. עם Home and Building PRO, ניתן גם לנהל מכשירי ZigBee ולתקשר עם פלטפורמות האינטרנט של הדברים של Google Home,‏ Amazon Alexa ו-IFTTT.

IP20

מידע טכני

מידע
הורד
תוכנה
אישורים
קטגוריה פועל/כבוי
תקשורת KNX
ספק כוח Via KNX BUS, 29V DC SELV
ממשקים KNX TP1‎
זרם שנספג על ידי KNX bus (mA) Max 5 mA
מהדקי חיווט עם בורג
יכולת הידוק מהדקים כבלים תקועים (ממ"ר) Max. 4
חיבור ל-KNX bus מהדק KNX bus
פועל טמפרטורה -5 ÷ +45 °C
טמפרטורת אחסון -25 +70 °C
IP דרגה IP20
לחות יחסית (ללא עיבוי) מקס' 93%
סטנדרט Low Voltage Directive 2014/35/EU - Electromagnetic Compatibility Directive 2014/30/ EU - EN50428, EN50090-2-2
Corrente max di commutazione 4 W
מס' יציאה ערוצים 4
יציאה מגעים 4NO‏ 10A‏ (AC1‏) 230V AC
Max switching current (A) 10A (cosϕ=1)
מנורות ליבון-הלוגן 230V 1500 W
Non-phasor-corrected fluorescent loads 400 VA
Loads driven by electronic transformers 600 VA
Low-consumption lamps (compact fluorescent) 8x23W
Ware Number 85364190

Product Data Sheet

מאפיינים טכניים

Technical manual (IT)

Technical manual (EN)

User guide (IT-EN-FR-DE)

User guide (ES-PT-RO)

User guide (AR-TR-HU)

מסד תקשורת ‎‎VD5‎

ציור DXF

CE marking

Display the certificate

EQUIPMENT AND NOTES
מאפיינים: בקר יציאה 4 ערוצים להפעלת עומסים דרך מגעי יציאה יבש (NO). מתאים לפיקוד על נורות להט (Vac230): W1500, נורות הלוגן (Vac230): W1500, עומסים מבוקרים על-ידי שנאים אלקטרוניים: VA600, מנורות פלואורסצנט ללא שיפור מקדם הספק: VA400, נורות חסכוניות באנרגיה (פלואורסצנט קומפקטי): 8x23W. זרם מיתוג מרבי 10 A‏ (cos.fi 1). יש להשתמש בממסר מתאם למנורות פלואורסצנט עם שיפור מקדם הספק ולכל העומסים שאינם מצוינים. מצויד בלחצנים קדמיים ליישום מקומי, ונורת לד לאיתות לסגירה של מגע יציאה. ניתן להגדיר תצורה באמצעות תוכנת ETS.
שימושים: ביצוע של פקודות הפעלה-כיבוי, פקודות מתוזמנות עם התראה מקדימה בכיבוי, פקודות בעדיפות, פקודות ניהול תרחיש, פקודות נעילה, פונקציות בטיחות, פונקציות לוגיקה.
הערות: מצויד במהדק חיבור ל-BUS (עם מכסה מגן).
