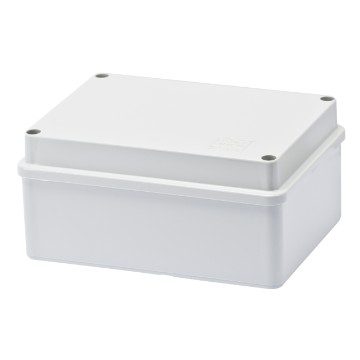

CAJA DE DERIVACIÓN CON TAPA BAJA Y TORNILLOS - IP56 - DIMENSIONES INTERNAS 150X110X70 - SUPERFICIES LISAS - GWT960ºC - GRIS RAL 7035
Código:
GW44276
Gama: 44 CE
Cajas de derivación estancas de superficie de tecnopolímero
La serie de cajas 44 CE consta de 3 familias fabricadas con diferentes tecnopolímeros (incluyendo 2 libres de halógenos) y disponibles en 11 tamaños con fondo ordinario o de alta capacidad, tapas altas o bajas, ciegas o transparentes, paredes lisas o con prensacables de entrada rápida.
IP56
IK08
960 °C
85 °C
Información técnica
Información
Descargar
Software
Certificados
Clase aislamiento
II (Norma IEC 61140)
Color
Gris RAL 7035
Grado de protección
IP56
Material
GWPLAST 75
Resistencia a impactos
IK08
Dim. internas BxHxP (mm)
150x110x70
Ø máx.orificios a realizar
29 mm
Tornillos tapa (n. y tipo)
4 - Acero inoxidable
Aplicación
Usos especiales
Prueba del hilo incandescente
960 °C
Tapa
Baja por tornillo
Temperatura de empleo
-25 +60 °C
Código Electrocod
02211
Termopresión con bola
85 °C
Par de apriete Tornillos de apriete
1.2 Newton/metro
Paredes
Lisas
Accesorios para la restauración del aislamiento
GW44622
Ware Number
85381000
EQUIPOS Y NOTAS
ACCESORIOS SUMINISTRADOS: Tapones para los tornillos GW44281 para restaurar el doble aislamiento.
CARACTERÍSTICAS: Para códigos GW44277; GW44277C; GW44278; GW44279; GW44280; GW44281 Ui=750V conforme a las normas EN 60670-1 y EN 60670-22.
Para aplicaciones en un entorno fotovoltaico, utilice los soportes de montaje en superficie de código GW44621. Envolvente de tipo H conforme a la norma EN60670-1 y tipo Ha conforme a la norma IEC60670-1.
Para cajas de conexiones GW44276C y GW44277C, termo presión con bola TP = 75°C conforme a las normas EN 60670-1 e IEC 60670-1. Temperatura máxima de instalación +50°C.
APLICACIONES: Ideal para aplicaciones que requieran una GWT mínima de 850°C conforme a las normas EN 60670 e IEC 60670, tal como suelos y techos técnicos.
NOTAS: Para restaurar el doble aislamiento y el grado de protección IP original de las cajas, utilice los tapones cubre tornillos o los soportes de fijación para montaje en superficie, para cajas que midan al menos 190 x 140mm.
Cajas de conexiones de CSA certificadas GW44276C y GW44277C (conforme a UL50). Para uso con regletas multipolares de 5 x 6mm2 GW44610C.
CARACTERÍSTICAS: Para códigos GW44277; GW44277C; GW44278; GW44279; GW44280; GW44281 Ui=750V conforme a las normas EN 60670-1 y EN 60670-22.
Para aplicaciones en un entorno fotovoltaico, utilice los soportes de montaje en superficie de código GW44621. Envolvente de tipo H conforme a la norma EN60670-1 y tipo Ha conforme a la norma IEC60670-1.
Para cajas de conexiones GW44276C y GW44277C, termo presión con bola TP = 75°C conforme a las normas EN 60670-1 e IEC 60670-1. Temperatura máxima de instalación +50°C.
APLICACIONES: Ideal para aplicaciones que requieran una GWT mínima de 850°C conforme a las normas EN 60670 e IEC 60670, tal como suelos y techos técnicos.
NOTAS: Para restaurar el doble aislamiento y el grado de protección IP original de las cajas, utilice los tapones cubre tornillos o los soportes de fijación para montaje en superficie, para cajas que midan al menos 190 x 140mm.
Cajas de conexiones de CSA certificadas GW44276C y GW44277C (conforme a UL50). Para uso con regletas multipolares de 5 x 6mm2 GW44610C.
