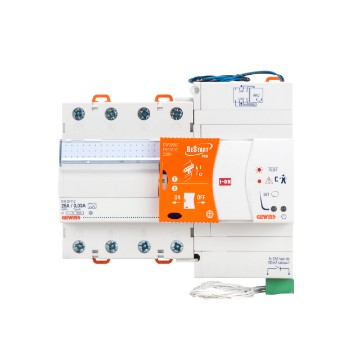

Serie 90 ReStart Dispositivos de rearme automático

CARACTERÍSTICAS: Cuando el diferencial dispara, ReStart controla el aislamiento antes de rearmar automáticamente. En caso de fallo (derivación a tierra), ReStart no rearma, pero continua controlando el circuito cada 2 minutos rearmando una vez que es seguro hacerlo. El contacto auxiliar configurable e integrado, mientras tanto, cambia de estado para señalar que no se ha producido el rearme automático.
Compatible con:
-módulo de interfaz WiFi GW0953
-módulo de interfaz ModBus RS485 GW90992.
NOTA: La función AUTOTEST realiza automática y periódicamente (cada 28 días) la prueba del diferencial sin cortar la alimentación eléctrica de la instalación, para el mantenimiento en el tiempo de la eficiencia de la protección diferencial.
Alimentación 230 V ca, fase-neutro.
Los diferenciales tipo B[IR] y A[IR] de inmunidad reforzada tienen una mayor resistencia a disparos intempestivos que los interruptores diferenciales estándar. Nivel de inmunidad 8/20 µ: 3000 A para las versiones IR, 250 A para la versión estándar.

CARACTERÍSTICAS: cuando el interruptor RCCB se dispara, ReStart realiza la comprobación de aislamiento antes del reinicio automático. En caso de fallo de conexión a tierra, ReStart no restablece el interruptor, sino que continúa comprobando el sistema cada 2 minutos hasta que, una vez restablecidas las condiciones de seguridad, restablece el interruptor. El contacto auxiliar que se puede configurar e integrar en los interruptores indica el fallo del restablecimiento automático.
En combinación con: interfaz -WiFi
módulo GW90954 - interfaz ModBus RS485 GW90992
módulo.
NOTA: la función SELF-TEST prueba automática y periódicamente (cada 28 días) el RCCB sin cortar la alimentación al sistema para mantener la eficiencia de la protección del RCCB a lo largo del tiempo.
Los interruptores automáticos de inmunidad reforzada tipo A[S], B[IR] y A[IR] están equipados con mayor resistencia a disparos inesperados que los disyuntores estándar. Nivel de inmunidad 8/20 μs: 3000 A para las versiones IR y S, 250 A para las versiones estándar.

CARACTERÍSTICAS: cuando el interruptor diferencial dispara, ReStart controla el aislamiento antes de rearmar automáticamente. En caso de derivación a tierra, ReStart no rearma el interruptor.
NOTA: El dispositivo de rearme debe alimentarse a 230 Vac fase-neutro.

CARACTERÍSTICAS: cuando el interruptor diferencial dispara, ReStart controla el aislamiento antes de rearmar automáticamente.
En caso de derivación a tierra, ReStart no rearma el interruptor pero continua controlando la instalación cada 2 minutos hasta que, reestablecidas las condiciones de seguridad, rearma el interruptor.
Compatible con:
-contacto auxiliar GWD0951
-módulo interface WiFi GWD0953
-módulo interface ModBus RS485 GW90992 (sólo si acoplado con el contacto auxiliar GWD0951).
NOTA: El dispositivo de rearme debe alimentarse a 230 Vac fase-neutro.

CARACTERÍSTICAS: cuando el interruptor diferencial dispara, ReStart controla el aislamiento antes de rearmar automáticamente. En caso de derivación a tierra, ReStart no rearma el interruptor pero continua controlando la instalación cada 2 minutos hasta que, reestablecidas las condiciones de seguridad, rearma el interruptor. El contacto auxiliar configurable e integrado, mientras tanto, conmuta para señalar la falta de rearme automático.
Compatible con:
módulo interface WiFi GWD0953.
módulo interface ModBus RS485 GW90992..
NOTA: El dispositivo de rearme debe alimentarse a 230 Vac fase-neutro.

CARACTERÍSTICAS: cuando el interruptor diferencial dispara, ReStart controla el aislamiento antes de rearmar automáticamente. En caso de derivación a tierra, ReStart no rearma el interruptor.
NOTA. no puede emplearse con diferenciales 4P en 3 módulos y de tipo B. El dispositivo de rearme debe alimentarse a 230 Vac fase-neutro.

CARACTERÍSTICAS: cuando el interruptor diferencial dispara, ReStart controla el aislamiento antes de rearmar automáticamente. En caso de derivación a tierra, ReStart no rearma el interruptor pero continua controlando la instalación cada 2 minutos hasta que, reestablecidas las condiciones de seguridad, rearma el interruptor.
Compatible con:
-contacto auxiliar GWD0951
-módulo interface WiFi GWD0953
-módulo interface ModBus RS485 GW90992 (sólo si acoplado con el contacto auxiliar GWD0951)
NOTA: no puede emplearse con diferenciales 4P en 3 módulos y de tipo B. El dispositivo de rearme debe alimentarse a 230 Vac fase-neutro.

CARACTERÍSTICAS: Cuando el RCCB se dispara, ReStart controla el aislamiento antes de rearmar automáticamente. En caso de fallo (derivación a tierra), ReStart no rearma, pero continua controlando el circuito cada 2 minutos rearmando una vez que es seguro hacerlo. El contacto auxiliar configurable e integrado, mientras tanto, cambia de estado para señalar que no se ha producido el rearme automático.
Compatible con:
-módulo de interfaz WiFi GW90945
-módulo de interfaz ModBus RS485 GW90992.
NOTAS: No puede emplearse con diferenciales 4P en 3 módulos. Alimentación: 230 V ca, fase-neutro.

CARACTERÍSTICAS: cuando el interruptor magnetotérmico diferencial dispara, ReStart controla el aislamiento y el cortocircuito antes de rearmar automáticamente. En caso de fallo (derivación a tierra o corto circuito), ReStart no rearma el interruptor.
NOTA: El dispositivo de rearme debe alimentarse a 230 Vac fase-neutro.

CARACTERÍSTICAS: cuando el interruptor magnetotérmico diferencial dispara, ReStart controla el aislamiento y el cortocircuito antes de rearmar automáticamente. En caso de derivación a tierra, ReStart no rearma el interruptor pero continua controlando la instalación cada 2 minutos hasta que, reestablecidas las condiciones de seguridad, rearma el interruptor.
Compatible con:
-contacto auxiliar GWD0951
-módulo interface WiFi GWD0953
-módulo interface ModBus RS485 GW90992 (sólo si acoplado con el contacto auxiliar GWD0951).
NOTA: el dispositivo de rearme debe alimentarse a 230 Vac fase-neutro.

CARACTERÍSTICAS: cuando el interruptor magnetotérmico diferencial dispara, ReStart controla el aislamiento y el cortocircuito antes de rearmar automáticamente. En caso de derivación a tierra, ReStart no rearma el interruptor pero continua controlando la instalación cada 2 minutos hasta que, reestablecidas las condiciones de seguridad, rearma el interruptor. El contacto auxiliar configurable e integrado, mientras tanto, conmuta para señalar la falta de rearme automático.
Acoplable con:
- módulo interface Wi-Fi GW90945
- módulo interface ModBus RS485 GW90992
NOTA: El dispositivo de rearme debe alimentarse a 230 Vac fase-neutro.

CARACTERÍSTICAS: El ReStart Rm TOP permite:
- configurar la modalidad de rearme (rearme con control instalación, rearme por intentos, rearme a distancia y rearme excluido)
- adecuar el umbral de aislamiento en función del interruptor asociado
- ajustar el tiempo de retardo del rearme.
El dispositivo tiene 2 contactos auxiliares de posición y/o relé disparado integrados.
NOTA: el dispositivo de rearme tiene que ser alimentado a 230 V ac fase-neutro.

CARACTERÍSTICAS: el dispositivo tiene 1 contacto auxiliar de posición o relé disparado integrado.
NOTA: el dispositivo de rearme tiene que ser alimentado a 230 V ac fase-neutro.

CARACTERÍSTICAS: tras el disparo del interruptor mediante el GW 96 014, el interruptor se puede rearmar a distancia a través del ReStart RM TOP 4P o el mando motor ReStart CM también antes del restablecimiento del relé de disparo. ReStart RM TOP y ReStart CM rearman a distancia tanto la palanca del interruptor como la palanca del relé de disparo simultáneamente.
APLICACIONES: empleado para provocar a distancia la apertura del interruptor automático asociado al ReStart RM TOP o al mando motor ReStart CM. En caso de utilizar el relé de disparo asociado al ReStart RM TOP, prestar atención a la lógica de control de la instalación y rearme configurados en el ReStart RM TOP.
NOTA: en caso de que se utilice un ReStart RM TOP, el relé de disparo debe colocarse entre el dispositivo ReStart RM TOP y el interruptor modular elegido.
En caso de que se utilice un ReStart CM, el relé de disparo se debe colocar a la izquierda del dispositivo ReStart CM. Además puede agregar un contacto auxiliar de posición o disparo de relé a la izquierda del relé de disparo GW96014.

CARACTERÍSTICAS: el contacto auxiliar, que se acopla en el lado derecho del dispositivo ReStart, conmuta para señalar la falta de rearme de debido a la presencia de un fallo de aislamiento en el circuito.
El contacto auxiliar es configurable según 3 modos de funcionamiento:
- NA (condición por defecto)
- NC
- NA con función de señalización de posición de la manilla del interruptor
NOTA: el contacto auxiliar es libre de potencial.

CARACTERÍSTICAS: los módulos Wi-Fi (para ser acoplados en el lado derecho del dispositivo ReStart PRO) si están conectados a un enrutador, permiten que la siguiente información sea remota en los dispositivos conectados a la red de Internet:
- estado del interruptor de encendido/apagado
- falta de alimentación en el sistema debido a la presencia de un fallo
- restauración de la alimentación después del restablecimiento automático correcto
- si se combina con ReStart Rd/Rm PRO 2P y ReStart Autotest PRO 2P, el consumo relacionado con la electricidad producida y consumida, la potencia activa y reactiva, la corriente y la tensión del sistema
- si se combina con Restart Autotest PRO 2P y 4P, los detalles del último funcionamiento de Autotest (resultado, fecha y hora)

CARACTERÍSTICAS: el módulo BUS, mediante el software disponible en el sitio www.GEWISS.com permite:
- monitoriza el estado del interruptor asociado a ReStart
- mando remoto de la función AUTOTEST
- gestiona remotamente la función de rearme automático.
APLICACIONES: permite la integración del dispositivo ReStart en un sistema de supervisión con protocolo de comunicación BUS RS485.
