Serie DATA CENTER Cableado estructurado

APLICACIONES: El armario de servicios ópticos del edificio es el elemento central del cableado multiservicio del edificio. Recoge las señales ópticas de la caja de terminación de fibra del edificio y de la unidad de vivienda múltiple y las divide para cada apartamento.

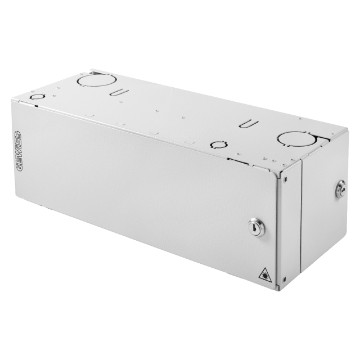

CARACTERÍSTICAS: Fabricado con acero laminado, con acabado en polvo y textura. El armario consta de dos compartimentos de almacenamiento con cerradura: el compartimento principal viene con un bastidor de 8 módulos para divisores ópticos (GW38306, GW38307, GW38308, GW38309), paneles de conexiones (GW38320) y cuatro bases de soporte para fibra óptica (GW38321); el compartimento lateral está reservado para proveedores de servicios de telecomunicaciones y puede alojar hasta 34 adaptadores SC/APC (no incluidos). El armario viene con orificios ciegos (de Ø22mm, Ø50mm, Ø60mm) y una ranura ajustable para el paso de los cables de fibra óptica. El armario puede gestionar hasta 16 unidades de apartamentos.
ACCESORIOS SUMINISTRADOS: Dos juegos de 2 llaves para acceder independientemente a cada compartimento, tornillos para accesorios de montaje, prensacables de membrana.
NOTAS: Montaje en pared con tapones de pared. Como alternativa, el armario puede montarse en armarios y cuadros de 19” gracias a las ménsulas GW38322 (no incluidas), con una ocupación de 4 unidades rack. Los armarios pueden apilarse verticalmente gracias a las alas plegables.

CARACTERÍSTICAS: Fabricado con acero laminado, con acabado en polvo y textura. El armario cuenta con un amplio espacio interior para alojar la parte sobrante de los cables de fibra óptica. Se suministra con orificios ciegos (Ø60mm) y una ranura ajustable para el paso de los cables de fibra óptica.
NOTAS: Montaje en pared con tapones de pared. Como alternativa, el armario puede montarse en armarios y cuadros de 19” gracias a las ménsulas GW38322 (no incluidas), con una ocupación de 5 unidades rack. Los armarios pueden apilarse verticalmente gracias a las alas plegables.

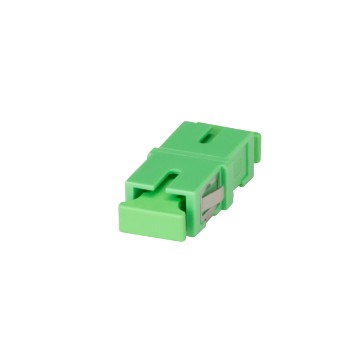

CARACTERÍSTICAS: Equipados con adaptadores de entrada/salida SC/APC para fibras monomodo.
NOTAS: Cierre de rosca en el bastidor del armario de servicios ópticos del edificio (GW38301).

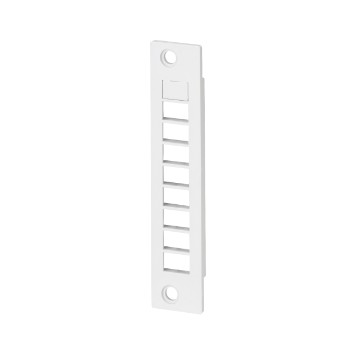

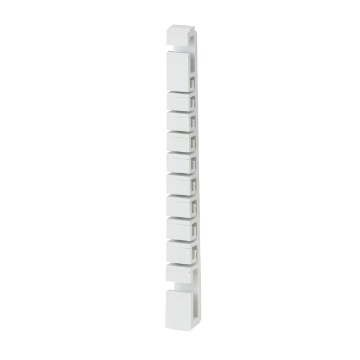

CARACTERÍSTICAS: Fabricado en material plástico. El panel puede albergar hasta 9 adaptadores SC/APC (p. ej.: GW38326) no incluidos.
NOTAS: Cierre de rosca en el bastidor del armario de servicios ópticos del edificio (GW38301).

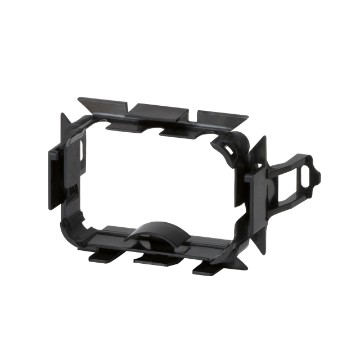

CARACTERÍSTICAS: Fabricado en material plástico.
NOTAS: Montaje a presión en el armario de servicios ópticos del edificio (GW38301).

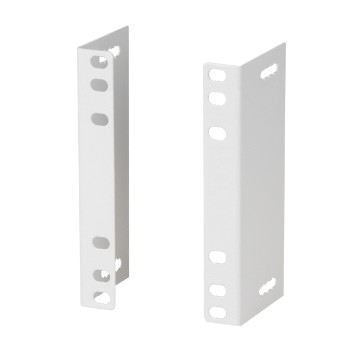

CARACTERÍSTICAS: Fabricado en acero laminado, con acabado en polvo y textura.
ACCESORIOS SUMINISTRADOS: Tornillos para fijar las ménsulas a los armarios GW38301 o GW38302.
NOTAS: Las ménsulas permiten montar GW38301 y GW38302 en armarios y cuadros de 19”.

APLICACIONES: La caja de terminación de fibras para edificios termina el conducto vertical del edificio. Recoge las señales ópticas de la parte superior del edificio (TV, SAT, proveedores inalámbricos, etc.) y las envía al armario de servicios ópticos del edificio.

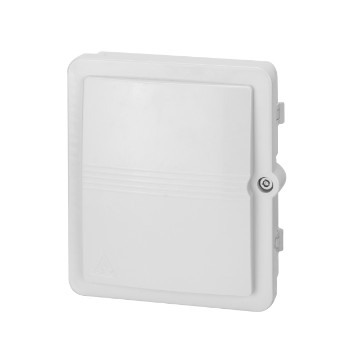

CARACTERÍSTICAS: Fabricado en material plástico con tapa de apertura de 180 grados con cerradura. La caja tiene 2 clavijas para los cables del conducto vertical, 12 salidas para fibras ópticas, bandeja de empalme “flip”, guías internas para alojar la parte sobrante de las fibras ópticas. Apto para albergar hasta 12 adaptadores SC/APC (p.ej.: GW38326) no incluidos.
ACCESORIOS SUMINISTRADOS: Juego de 2 llaves, 3 tapones de pared para montaje en pared, 4 tiras de plástico para sujetar cables, 12 fundas de empalmes de fibra óptica termorretráctiles, 12 prensacables de cable de fibra óptica.

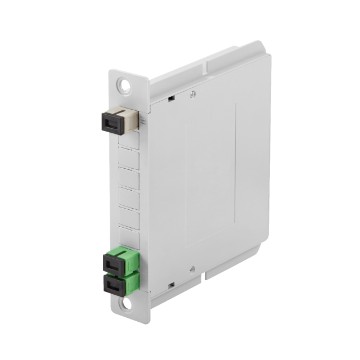

APLICACIONES: La caja de terminación compacta recoge, en cada apartamento, las señales ópticas del armario de servicios ópticos del edificio.
CARACTERÍSTICAS: Fabricado en material plástico con tapa extraíble a presión, bandeja de empalme “flip” y guías internas para alojar la parte sobrante de las fibras ópticas. La caja incluye 4 adaptadores SC/APC con cubiertas antipolvo y orificios ciegos en todos los lados para entradas de cables.
ACCESORIOS SUMINISTRADOS: 4 fundas de empalme de fibra óptica termorretráctiles y 2 tapones de pared para montaje en pared.
NOTAS: La caja puede instalarse dentro del cuadro de distribución multimedia.

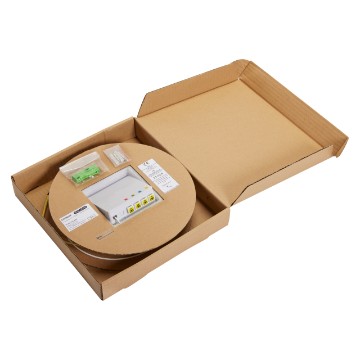

APLICACIONES: Las cajas de terminación compactas recogen, para cada apartamento, las señales ópticas del armario de servicios ópticos del edificio. Las cajas se suministran con cables ópticos de 4 fibras con longitudes de cable predefinidas.
CARACTERÍSTICAS: Fabricado en material plástico con tapa extraíble a presión, bandeja de empalme “flip” y guías internas para alojar la parte sobrante de las fibras ópticas. Las cajas incluyen 4 adaptadores SC/APC con cubiertas antipolvo y se suministran con cables de fibra óptica con vaina LSZH de 4 fibras, resistente a la flexión G.657.A2, clase Eca CPR. Los cables se suministran con vaina de tracción de kevlar. Desde un lado están pre-terminados con conectores SC/APC y por otro lado se suministran con terminales protegidos por tubos termorretráctiles, para ser terminados, después de colocados en los tubos, con los conectores SC/APC suministrados, sin necesidad de herramientas (sistema Fiber Fast).

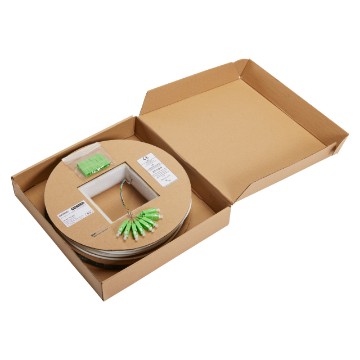

ACCESORIOS SUMINISTRADOS: Los artículos se suministran en una caja de cartón junto con una caja de terminación compacta y un carrete de cable de fibra óptica. El paquete incluye 2 tapones murales para montaje en pared y un kit con 4 conectores SC/APC para terminar los lados de la fibra óptica proporcionada con el casquillo.
NOTAS: La caja puede instalarse dentro del cuadro de distribución multimedia.

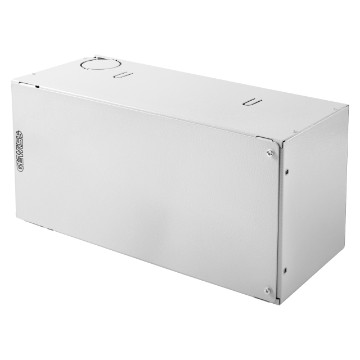

CARACTERÍSTICAS: Fabricado en acero laminado pintado. La caja es adecuada para albergar hasta 8 adaptadores SC/APC (p. ej.: GW38326).
ACCESORIOS SUMINISTRADOS: 4 adaptadores SC/APC, tornillos de fijación.
NOTAS: Montaje en la parte inferior de las cajas de conexiones de montaje empotrado para paredes de hormigón (p. ej.: GW48006), paredes ligeras y de cartón yeso (p.ej.: GW48006PM) o en cajas de montaje en pared (GW44207).

APLICACIONES: Las centralitas multimedia permiten la distribución de los servicios a través del apartamento (por ejemplo, Internet, teléfono, televisión por satélite, etc.). La versión compacta es especial para pequeños apartamentos con poca cantidad de servicios.
CARACTERÍSTICAS: La caja posterior incluye una lengüeta de plástico para que la instalación sea más fácil en estructuras metálicas y paneles de cartón yeso. El producto puede unirse en vertical con otras centralitas de la serie CDKi (módulos DIN de tamaño mínimo 36) a través de la herramienta GW40425.
ACCESORIOS SUMINISTRADOS: El GW40390C está compuesto por una cubierta frontal de una unidad con una puerta ciega, un bastidor desmontable de una pieza con dos placas de montaje perforadas (una unidad con 18 ranuras Keystone Jack), 2m de rollo de velcro h=16 mm, cuatro ménsulas, cuatro clips de cable autoadhesivos con bridas de cable (cinco unidades). Jacks Keystone RJ45 Cat.6.
INSTALACIÓN: El producto puede instalarse tanto en paredes de yeso como en ladrillos huecos.

APLICACIONES: Las centralitas multimedia permiten la distribución de los servicios a través del apartamento (por ejemplo, Internet, teléfono, televisión por satélite, etc.). La versión de tamaño completo es especial para apartamentos y casas grandes con gran cantidad de servicios y dispositivos que es necesario conectar.
CARACTERÍSTICAS: La caja posterior incluye una lengüeta de plástico para que la instalación sea más fácil en estructuras metálicas y paneles de cartón yeso. El producto puede unirse en vertical con otras centralitas de la serie CDKi (módulos DIN de tamaño mínimo 36) a través de la herramienta GW40425.
ACCESORIOS SUMINISTRADOS: El GW40390F está compuesto por una cubierta frontal de una unidad con una puerta ciega, un bastidor desmontable de una pieza con tres placas de montaje perforadas (una unidad con 18 ranuras Keystone Jack), 3 m de rollo de velcro h=16 mm, seis ménsulas, seis clips de cable autoadhesivos con bridas de cable (seis unidades). Keystone Jack RJ45 Cat.6, seis cables de conexión RJ45-RJ45 Cat.6 de 0,6 m, un bifurcador telefónico con cinco bases RJ11 y cinco cables de conexión RJ11-RJ45, una base múltiple con cuatro bases 2P+T 16 A italianas/alemanas.
INSTALACIÓN: El producto puede instalarse tanto en paredes de yeso como en ladrillos huecos.

APLICACIONES: Los cuadros multimedia permiten la distribución de los servicios desde el armario DOMO CENTER a través del apartamento (por ejemplo, Internet, teléfono, televisión por satélite, etc.). Esta versión es especial para grandes apartamentos y casas con una gran cantidad de servicios y dispositivos que es necesario conectar.
CARACTERÍSTICAS:
ACCESORIOS SUMINISTRADOS: Dos canaletas de cableado vertical de 80x60 mm, un kit de tornillos de fijación, un bastidor con tres placas de montaje perforadas (una unidad con 18 ranuras Keystone Jack), 3 m de rollo de velcro h=16 mm, seis ménsulas, seis clips de cable autoadhesivos con bridas de cables (seis unidades). Keystone Jack RJ45 Cat.6, seis cables de conexión RJ45-RJ45 Cat.6 de 0,6 m, un bifurcador telefónico con cinco bases RJ11 y cinco cables de conexión RJ11-RJ45, una base múltiple con cuatro bases 2P+T 16A italianas/alemanas.
INSTALACIÓN: El panel de acabado GWN1122XB puede utilizarse para proporcionar una mejor estética y protección.

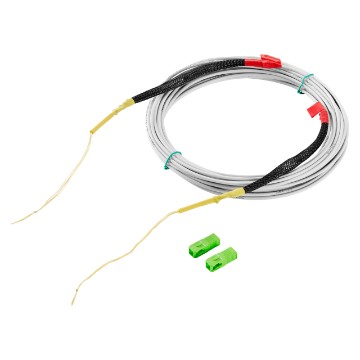

CARACTERÍSTICAS: Cables de fibra óptica con vaina LSZH, modo único, monofibra, G.657.A2 insensible a la flexión. Las fibras están preterminadas en ambos lados con conectores SC/APC. GW38317, GW38318, GW38319 reforzados con un núcleo de kevlar
NOTAS: Uso en interiores. Para instalación móvil.

CARACTERÍSTICAS: Cables de fibra óptica con vaina LSZH, modo único, monofibra, G.657.A2 insensibles a la flexión. Los cables se suministran con vaina de tracción en kevlar y vienen con terminales en ambos lados protegidos por tubo termorretráctil, para terminar, después de colocar dentro de los tubos, con los conectores SC/APC suministrados, sin necesidad de herramientas (sistema Fiber Fast).

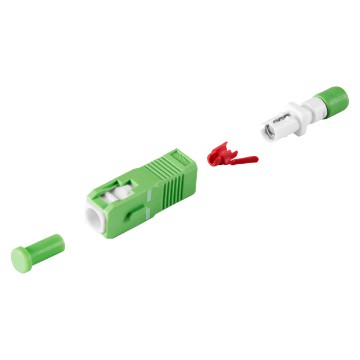

ACCESORIOS SUMINISTRADOS: Dos conectores SC/APC para terminar los lados de la fibra óptica proporcionados con el terminal.
NOTAS: Para uso en interiores.

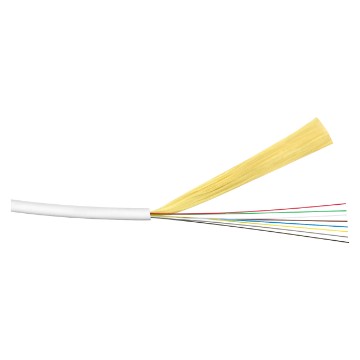

CARACTERÍSTICAS: Cables de fibra óptica con vaina LSZH, modo único, 8 fibras, G.657.A2 insensibles a la flexión. Los cables se suministran con vaina de tracción en kevlar y vienen preterminados con conectores SC/APC en un lado y terminal en el otro lado protegido por tubo termorretráctil, para terminar, después de colocar en los tubos, con los conectores SC/APC suministrados, sin necesidad de herramientas (sistema Fiber Fast).
ACCESORIOS SUMINISTRADOS: Se suministra en caja de cartón junto con una carrete de cable de fibra óptica, incluye ocho conectores SC/APC para terminar los lados de la fibra óptica proporcionados con el terminal.
NOTAS: Para uso en interiores. Apto para cables de montantes en edificios.

CARACTERÍSTICAS: Cable de fibra óptica con vaina LSZH, de modo único, 8 fibras, G.657.A2 insensible a la flexión. Los cables están reforzados con un núcleo de kevlar.

CARACTERÍSTICAS: Con funda de fibra óptica de cerámica, conjunto de ajuste a presión y tapas antipolvo. Adecuado para unir dos cables de conexión de fibra óptica SC/APC monomodo.
NOTAS: Para cajones de paneles de conexión ópticos, armarios de servicios ópticos de edificios, cajas de terminaciones de fibra de edificios, cajas de terminaciones de apartamentos, etc.

CARACTERÍSTICAS: Salida de cable inclinada de 40° de la pared. Con funda de fibra óptica de cerámica y tapas antipolvo. La salida frontal está protegida con una tapa de seguridad y un cable imperdible. Adecuado para unir dos cables de conexión de fibra óptica SC/APC.
NOTAS: Para adaptadores (Chorus, System y Dahlia) con acoplamiento Keystone Jack.

CARACTERÍSTICAS: Adecuado para albergar hasta 3 empalmes y una fibra óptica máxima de 4 m (con cable de 0,9 mm de ø).
ACCESORIOS SUMINISTRADOS: 4 tiras de plástico para sujetar la parte sobrante del cable de fibra óptica.
NOTAS: Acoplamiento en los soportes traseros o de 3 módulos (p.ej.: GW16803).

CARACTERÍSTICAS: Terminales de grabado sin herramientas.
NOTAS: Para paneles de permutación y adaptadores diseñados para alojar conectores de datos (Chorus, System y Playbus) con acoplamiento tipo Keystone Jack.

CARACTERÍSTICAS CONSTRUCTIVAS: conductor de cobre 24 AWG. Aislamiento de polietileno antillama. Contactos plug in de bronce fosforoso.
PRESTACIONES: Prestaciones superiores a las propuestas para cat. 5e.
Conformes a las condiciones necesarias para aplicaciones como 100BASE-Tx, 155Mbps ATM y Gigabit Ethernet.
CARACTERÍSTICAS ELÉCTRICAS A 20°C: Impedancia 100 Ohmios +/- 15% 1-100 MHz; Capacidad: 13,5 pF/ft a 1 MHz.

CARACTERÍSTICAS PRODUCTIVAS: conductor de cobre 24 AWG, diámetro nominal 0,52 mm.
Aislamiento en polietileno sólido, diámetro nominal 0,93 mm. Diam. exterior 5,3 mm.
CARACTERÍSTICAS ELÉCTRICAS A 20°C: Tensión de funcionamiento: máx 125 Vcc. Resistencia cc: máx. 170 Ohmios/km;
Resistencia cc desequilibrada: máx. 1%; Resistencia de aislamiento: mín. 5G Ohmios/km. Capacidad desequilibrada: máx. 1600 pF/km; Velocidad de propagación (a 100MHz): nominal 0,66 c.

CARACTERÍSTICAS: Terminales de grabado sin herramientas.
NOTAS: Para paneles de permutación y adaptadores diseñados para alojar conectores de datos (Chorus, System y Playbus) con acoplamiento tipo Keystone Jack.

CARACTERÍSTICAS CONSTRUCTIVAS: Conductor de cobre 24 AWG. Aislamiento de polietileno antillama. Contactos plug in de bronce fosforoso.
PRESTACIONES: Prestaciones superiores a las propuestas para cat. 5e.
Conformes a las condiciones necesarias para aplicaciones como 100BASE-Tx, 155Mbps ATM y Gigabit Ethernet.
CARACTERÍSTICAS ELÉCTRICAS A 20°C: Impedancia 100 Ohmios +/- 15% 1-100 MHz. Capacidad: 13,5 pF/ft a 1 MHz.

CARACTERÍSTICAS PRODUCTIVAS: conductor unifilar de cobre 24 AWG, diámetro nominal 0,52 mm. Aislamiento en polietileno sólido, diámetro nominal 1,05 mm.
Protección de aluminio y hoja aislante de polietileno helicoidal, conductor de continuidad. Diam. exterior 6 mm.
CARACTERÍSTICAS ELÉCTRICAS A 20°C: Tensión de funcionamiento: máx 125 Vcc. Resistencia cc: máx. 170 Ohmios/km;
Resistencia cc desequilibrada: máx. 1%; Resistencia de aislamiento: mín. 5G Ohmios/km. Capacidad desequilibrada: máx. 1600 pF/km; Velocidad de propagación (a 100MHz): nominal 0,66 c.

NOTAS: Para adaptadores diseñados para alojar conectores de datos (Chorus, System y Playbus) con acoplamiento tipo Keystone y patch panels.

CARACTERÍSTICAS: Fabricado en acero laminado, con revestimiento en polvo, acabado con textura, con entrada de cable superior e inferior. Puerta de apertura móvil y reversible de 180° con ventana de vidrio templado. Montantes ajustables en profundidad. Capacidad de carga estática de 15kg.
ACCESORIOS SUMINISTRADOS: Cerradura con dos llaves; juego de toma de tierra.

CARACTERÍSTICAS: GW38442, GW38443, GW38444, GW38445 fabricados en acero laminado pintado, textura rugosa. GW38446 cuerpo en material plástico, con interruptor luminoso bipolar, cable largo de 3m, clavija de 90° 2P+T - 16A norma francesa/alemana, potencia máx. 3500W.
NOTAS: GW38443 debe completarse con bases RJ45 de UTP y FTP con clavija Keystone Jack (por ejemplo: GW38031, GW38032, GW38033, GW38034, GW38035, GW38036). Para montaje en armarios de montaje en pared de 10” que utilizan el kit de piezas pequeñas de metal GW38557.

CARACTERÍSTICAS: Fabricado en acero laminado, con revestimiento en polvo, acabado con textura, con entrada de cable superior, inferior y trasera. Puerta reversible de apertura 180° con ventana de cristal templado. Montantes ajustables en profundidad. Capacidad de carga estática de 50 kg.
ACCESORIOS SUMINISTRADOS: Paneles laterales, panel trasero, panel superior y base ciegos para acoplamiento rápido; cerradura con dos llaves; juego de toma de tierra.

CARACTERÍSTICAS: Realizados en chapa de acero pintado en polvo, acabado de textura y cristal templado.
INCLUYE: cerradura con kit de 2 llaves.

CARACTERÍSTICAS: apta para cuadros de pared de 19".
INCLUYE: cerradura con kit de 2 llaves.

CARACTERÍSTICAS: Fabricado en acero laminado, con revestimiento en polvo, acabado con textura, con entrada de cable superior e inferior. Puerta reversible de apertura 135° con ventana de cristal templado. Montantes ajustables en profundidad. Capacidad de carga estática de 1000kg.
ACCESORIOS SUMINISTRADOS: Paneles laterales y traseros, panel superior y base ciegos para acoplamiento rápido; pies de nivelación ajustables; cerradura con dos llaves; juego de toma de tierra.

CARACTERÍSTICAS: Realizados en chapa de acero pintado en polvo, acabado de textura y cristal templado.
INCLUYE: cerradura con kit de 2 llaves.

CARACTERÍSTICAS: apta para armarios de suelo de 19".
INCLUYE: cerradura con kit de 2 llaves.

CARACTERÍSTICAS: realizados en chapa de acero cincado. Aptos para armarios de suelo 19".

CARACTERÍSTICAS: Fabricado en acero laminado pintado y textura rugosa.

CARACTERÍSTICAS: GW38477 es adecuado para la fijación en las barras de gestión de cables verticales para los armarios GW38461, GW38462, GW38463 y GW38464. GW38479 con textura rugosa, equipado con un par de ventiladores y cable de 3m con clavija de norma alemana y un termostato.
NOTAS: Para montar la unidad de circulación de aire GW38479 en armarios y cuadros de suelo de 19” que utilizan el kit GW38557.

CARACTERÍSTICAS: Fabricado en acero laminado pintado y textura rugosa.
NOTAS: Para completar con bases RJ45 de UTP y FTP con clavija Keystone Jack (p. ej.: GW38031, GW38032, GW38033, GW38034, GW38035, GW38036). Para montaje en armarios y cuadros de 19” que utilizan el kit GW38557.

CARACTERÍSTICAS: Fabricado en acero laminado pintado y textura rugosa. Cajones ópticos con apertura de clip fácil.
NOTAS: Adecuados para juntas SC simplex (GW38326), LC dúplex o ST simplex. Para montaje en armarios y cuadros de 19” que utilizan el kit GW38557.

CARACTERÍSTICAS: Fabricado en acero laminado pintado y textura rugosa. Los valores de capacidad de carga (Kg) se refieren a una carga distribuida uniformemente. GW38609 no es apto para armarios de montaje en pared de 19” con profundidad de 400mm.
NOTAS: Para montaje en armarios y cuadros de 19” que utilizan el kit GW38557.

CARACTERÍSTICAS: Fabricado en acero laminado pintado y textura rugosa.
NOTAS: Para montaje en armarios y cuadros de 19” que utilizan el kit GW38557.

CARACTERÍSTICAS: Fabricado acero laminado pintado y textura rugosa.
NOTAS: Para montaje en armarios y cuadros de 19” que utilizan el kit GW38557.

CARACTERÍSTICAS: Cuerpo en material plástico, con interruptor luminoso bipolar, cable longitud 3m, clavija de 90° 2P+T - 16A norma francesa/alemana, potencia máx. 3500W.
NOTAS: Para montaje en armarios y cuadros de 19” que utilizan el kit GW38557.

INCLUYE: GW38557 kit de 50 tuercas enjauladas y 50 tornillos M6.
