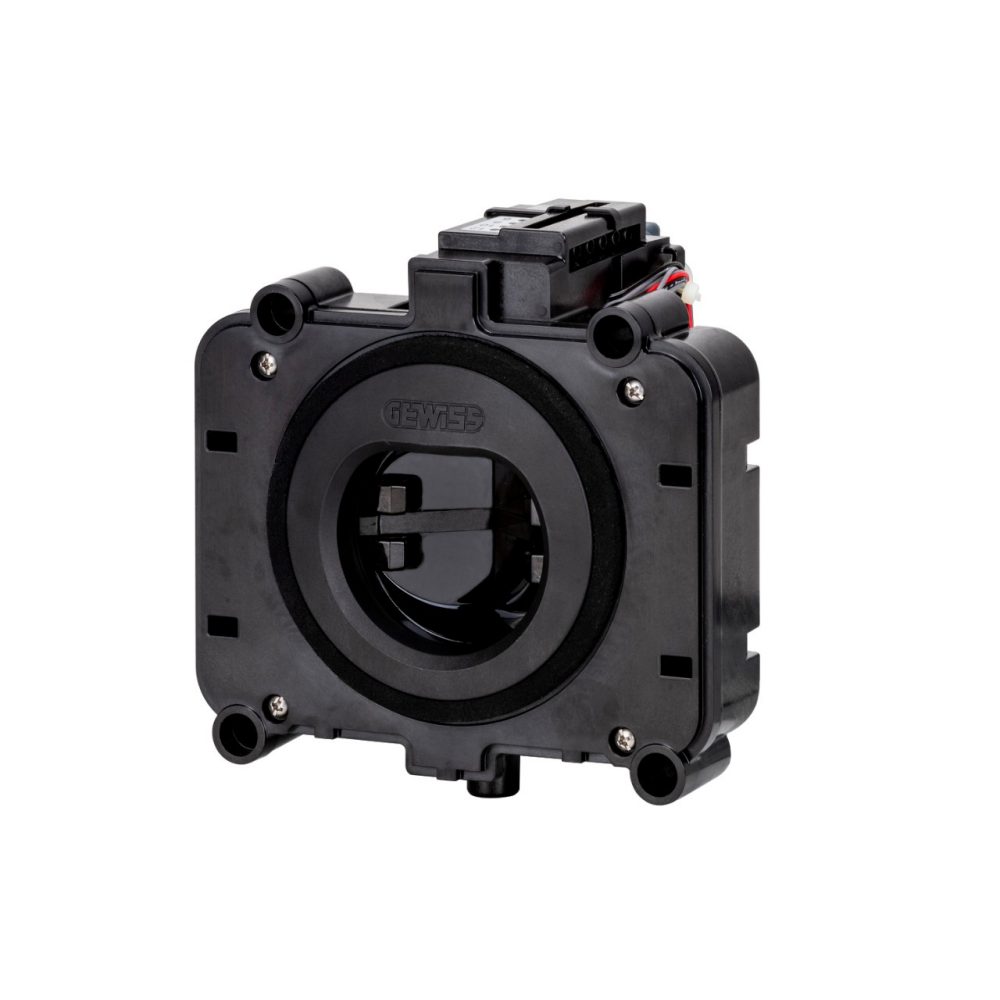

JOINON – NABÍJECÍ ZÁSUVKA TYPU 2 ODOLNÁ PROTI VANDALISMU – 1 PÓL – 32 A – 7,4 KW – ZÁKLOPKA – SYSTÉM OSVĚTLENÍ – IP55
Datasheet JOINON – NABÍJECÍ ZÁSUVKA TYPU 2 ODOLNÁ PROTI VANDALISMU – 1 PÓL – 32 A – 7,4 KW – ZÁKLOPKA – SYSTÉM OSVĚTLENÍ – IP55

JOINON – NABÍJECÍ ZÁSUVKA TYPU 2 ODOLNÁ PROTI VANDALISMU – 1 PÓL – 32 A – 7,4 KW – ZÁKLOPKA – SYSTÉM OSVĚTLENÍ – IP55

Kód: GWJ5001G
Řada: I-FAST
Nabíjecí stanice DC
Řada nabíjecích kabelů a zásuvek typu 2 pro elektromobily v souladu s mezinárodní normou IEC 62196-1 a IEC 62196-2 a vhodná pro nabíjecí jednotky EV podle požadavků normy IEC 61851. Řada zahrnuje nabíjecí kabel pro elektromobily, mobilní připojení typu 2 s připojeným kabelem a bez něj a zapuštěnou zásuvkou typu 2 vybavenou bezpečnostními záklopkami (ochrana IPXXD), dvojitým systémem odtoku vody, mechanismem odolným proti vandalismu a uzamykacím pohonem, který má dvojí cíl blokovat šoupátka a uzamknout vidlici během nabíjení.

IK10

IP55 (bez zasunuté vidlice)

125 °C (aktivní části) / 80 °C (pasivní části)

850 °C (aktivní části) / 960 °C (externí části)

Technické informace

Informace
Stáhnout
Software
Certifikáty
Barva Černá
Elektrická ochrana IPXXD
Počet pólů 5 (L, N, PE, CP, PP)
Mechanický odpor IK10
Jmenovitý proud 32 A
Krytí IP IP55 (bez zasunuté vidlice)
Jmenovité napětí 200–250 V (napájecí zdroj) / 0–30 V (CP, PP)
Tepelné zatížení s kuličkou 125 °C (aktivní části) / 80 °C (pasivní části)
Jmenovitá frekvence (Hz) 50/60 Hz
Zkouška žhavou smyčkou 850 °C (aktivní části) / 960 °C (externí části)
Parametry aktuátoru s blokováním -
Izolační napětí (Ui) 500 V
Rozsah napětí 9–15,5 V
Teplota skladování -40 +70 °C
Proud naprázdno ≤ 250 mA
Kapacita utahování svorek pletené kabely (mm²) 2,5–10 mm² (napájecí zdroj) 0,75–1,5 mm² (CP, PP)
Pracovní napětí 12 V
Provozní teplota -30 +50 °C
Špičkový proud 3.2 A
MTTF > 10 000 zasunutí bez zatížení
Stupeň vnější samozhášivosti V0 (UL94)
Ware Number 85366990

Product Data Sheet

Technické charakteristiky

Technické charakteristiky

User guide

Installation guide

Information and general recommendations

CE marking

Display the certificate

REACH information

VYBAVENÍ A POZNÁMKY
VLASTNOSTI: Nabíjecí zásuvky IP55 vyhovující normě IEC 62196-2.
DODÁVANÉ PŘÍSLUŠENSTVÍ: zástrčkový uzamykací aktuátor pro elektrickou bezpečnost, vnitřní systém odvodu vody, 3x mikrospínač pro ovládání stavu a polohy uzamykacího aktuátoru.
Vybaveno vnitřním blikajícím LED systémem pro usnadnění vkládání.
POZNÁMKY: Specifický konektor aktuátoru je třeba zakoupit samostatně (kód GWJ5901).
