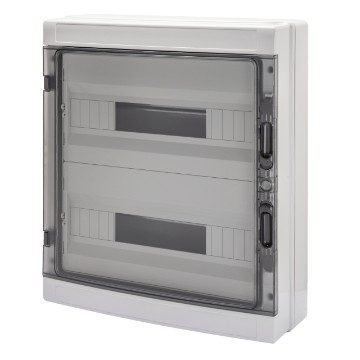

Řada: Řada 40 CD Rozvodnice a rozvaděče pro montáž na povrch
Řídicí jednotky řady 40CD, dostupné ve verzi s průhlednými nebo zaslepovacími dvířky a ve velikostech od 8 do 72 modulů, zaručují estetickou integraci se všemi typy nábytku. Nabídka zahrnuje: Vodotěsné panely 40CDK – IP65 s vyjímatelným rámem (od 24M) a zaváděcími panely; příslušenství s elektroinstalačními kanály, zámky, estetickými kryty a zaslepovacími panely; vodotěsné řídicí jednotky 40CD – IP55 s vrtacími šablonami na stěnách, dvířka se zámkem pro každou modulární řadu; řídicí jednotky 40CD chráněné nábytkem – IP40 až 72M ve verzi s kouřovými a zaslepovacími dvířky; řídící jednotky 40CD bez dvířek – IP40. Všechny materiály jsou bez halogenů.
IP65
IK09
650 °C
70 °C
Technické informace
Třída izolaceII (podle norem IEC 61140)
BarvaŠedá RAL 7035
Vnější rozměry DxVxH (mm)410x463x140
Krytí IPIP65
Rozptýlený výkon (W)43
Mechanický odporIK09
Jmenovité napětí400 V
Barva dvířekKouřové průhledné
Počet modulů EN 5002236 (18x2)
Jmenovitý proud125 A
Zkouška žhavou smyčkou650 °C
Provozní teplota-25 +60 °C
Druh materiáluBez halogenů v souladu s normou EN 60754-2
Tepelné zatížení s kuličkou70 °C
Příslušenství pro obnovu izolaceŠroubové krytky (GW44623) nebo upevňovací konzoly z pryskyřice (GW44621)
NormaEN 60670-1 (CEI 23-48) IEC60670-24 CEI 23-49
Izolační napětí1000 V podle EN 62208 ve střídavém i stejnosměrném systému
Max. počet instalovatelných svorkovnic2 x 18 modulů
DODÁVANÉ PŘÍSLUŠENSTVÍ: šroubové krytky a masky modulů, štítky obvodů. Samolepicí štítek k vyplnění pro certifikaci podle normy CEI 23-51. POZNÁMKY: Rozptýlený výkon vypočtený podle CEI 23-49. Pro perforaci použijte frézu GW52401. Pro obnovení dvojité izolace použijte příslušné příslušenství (masky modulů a šroubové krytky) nebo konzoly pro montáž na povrch (GW44621). Pro aplikace ve fotovoltaickém prostředí použijte konzoly pro montáž na povrch - kód GW44621. CHARAKTERISTIKA: odnímatelné a plombovatelné panely s okny. Tepelné zatížení s kuličkou je 70 °C. INSTALACE: možné kombinace rozvaděče a svorkovnice viz souhrn „KOMPATIBILITA ROZVADĚČŮ S MONTÁŽÍ NA POVRCH S DVOUPÓLOVÝMI A JEDNOPÓLOVÝMI SVORKOVNICEMI“ v průvodcích pro výběr řady 40CD.
