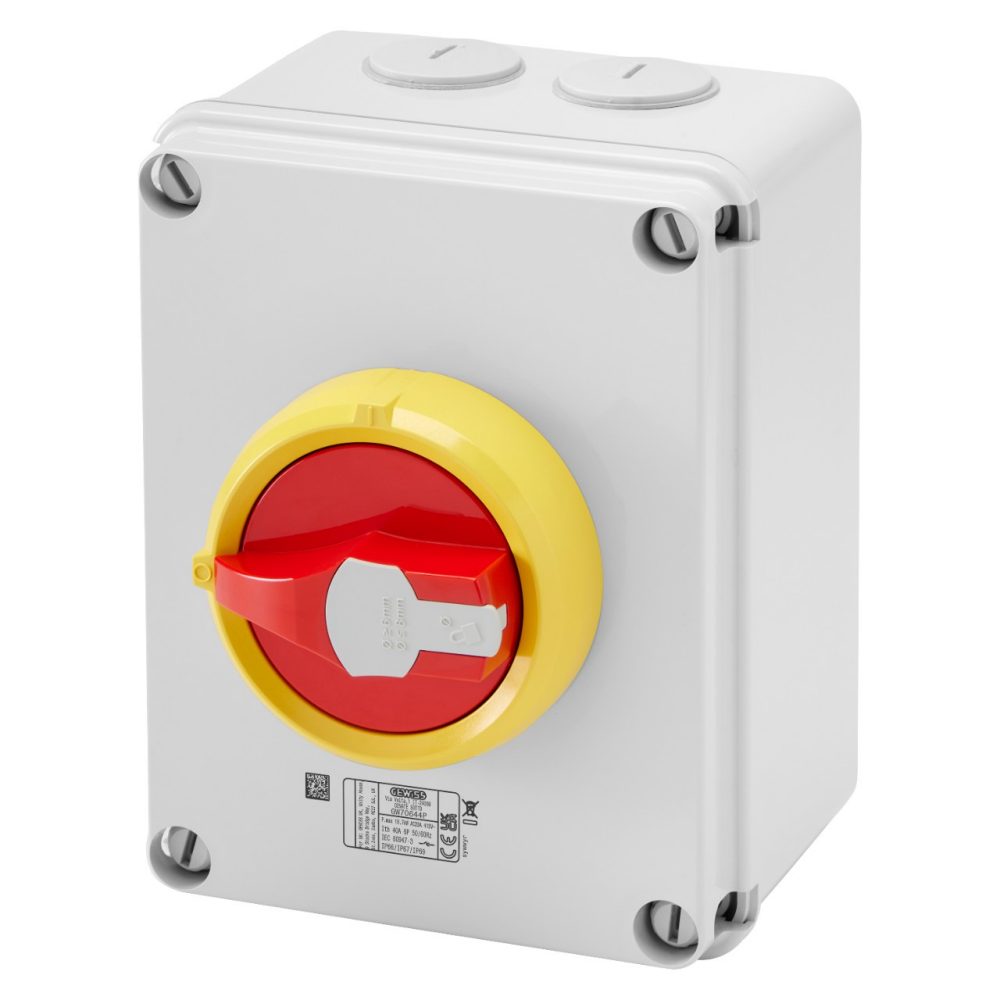

VAČKOVÝ ODPÍNAČ - HP - NOUZOVÝ - KRABICE Z IZOLAČNÍHO MATERIÁLU - 16 A 6P - UZAMYKATELNÝ ČERVENÝ KNOFLÍK - IP66/67/69
Kód:
GW70641P
Řada: Řada 70 RT HP
Vačkové odpínače
Vačkové odpínače
70 RT HP je kompletní nabídka vačkových odpínačů od 16 A do 160 A, k dispozici v krabicích z izolačního materiálu i kovu, v ovládacím nebo nouzovém provedení, kompatibilní s hlavními aplikacemi pro rezidenční, terciární a průmyslová odvětví. SS verze pro fotovoltaické aplikace jsou také k dispozici od 16 A do 40 A v izolační krabici. Řadu doplňují verze pro rozvodnici od 16 A do 1000 A a pro upevnění na lištu DIN od 16 A do 63 A, které mohou být vybaveny pomocnými kontakty. Zařízení byla navržena tak, aby zkrátila dobu zapojení, usnadnila instalaci a zaručila maximální bezpečnost a robustnost i v těch nejnáročnějších podmínkách.
IP66/IP67/IP69
IK08
Technické informace
Informace
Stáhnout
Software
Certifikáty
Elektrické charakteristiky
-
Funkční charakteristiky
-
Jistič
Vačkový odpínač
Verze
Krabice
Jmenovitý proud (A)
16
Materiál
Izolace
Počet pólů
6P
Typ
Pro nouzové situace
Rated insulation voltage Ui (Vac)
1000
Barva knoflíku
Červená
Proud v AC21A (415 V)
16
Uzamykatelné
ANO (max. 3 zámky ve vypnuté poloze)
Proud v AC22A (415 V)
16
Krytí IP
IP66/IP67/IP69
Proud v AC23A (415 V)
16
Mechanický odpor
IK08
Conditional short circuit current Icc (415 V) (kA)
10
Protection against indirect contact
Dvojité izolace
Průřez kabelu
0,75-16 mm²
Provozní teplota
-25 +60 °C
ACCESSORIES
-
Cable entries on top
2 x M20 knock-outs
Typ příslušenství
Max. 4 pomocné kontakty (2 na každé straně)
Cable entries on bottom
2 x M20 knock-outs
Ware Number
85363030
VYBAVENÍ A POZNÁMKY
POZNÁMKA: lze uzamknout visacím zámkem ve vypnuté poloze s max. 3 zámky o průměru max. 8 mm. Verze 63–100 A 6P-8P lze uzamknout pouze ve vypnuté poloze se stupněm krytí IP66/IP69. Verze 100–160 A až 4P a 63–100 A 6P a 8P umožňují instalaci max. 2 kabelových vývodek M63. Všechny šrouby víka jsou plombovatelné.
