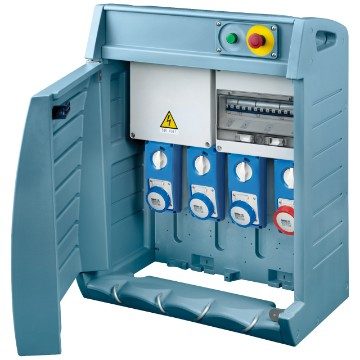

Q-BOX 4 – S NAPÁJECÍ VIDLICÍ – ZAPOJENO – 3 2P+E 16 A + 1 3P+E 16 A – IP55
Kód:
GW68481
Řada: Řada 68 ACS
Systém rozvodnic ACS pro staveniště
Systém rozvodnic ACS pro staveniště
Řada 68 ACS se skládá zrozsáhlého výběru zapojených rozvodnic, které jsou certifikovány vsouladu snormou EN61439-4 a jsou schopny splnit všechny požadavky na elektrifikaci, od nejmenších po největší staveniště. Rozvodnice jsou kdispozici vmnoha konfiguracích, které se liší počtem a typem zásuvek, chráněné jističem nebo základnou držáku pojistek. Kdispozici je výběr předem zapojených nebo prázdných verzí připravených kpoužití, které lze přizpůsobit tak, aby vyhovovaly všem potřebám místa, a lze je certifikovat pomocí softwaru ENERGY PRO. Řadu doplňuje řada přenosných reflektorů a světelných indikačních zařízení.
IP55
IK10
650 °C
70 °C
Technické informace
Informace
Stáhnout
Software
Certifikáty
Typ
Q-BOX 4 ACS
typ rozvodnice
Zapojený
Barva
Světle modrá
Vnější rozměry DxVxH (mm)
636x821x400
Hmotnost (kg)
21
Soulad s normami
EN 61439-4 (ACS)
Charakteristika
UV odolnost (EN 62208)
Krytí IP
IP55
Mechanický odpor
IK10
Zkouška žhavou smyčkou
650 °C
Tepelné zatížení s kuličkou
70 °C
Třída izolace
II
Zdroj napájení
Pevná vidlice
Počet pólů
3P+N+E
Realizovatelný výkon (kW)
17
Síťový vypínač
RCBO 32 A 4P 6 kA 0,03 A - typ AC
MCB MT hlavní RCCB
RCCB 40 A 4P 0,03 A - typ AC
Ochrana obvodů
MCB
Počet zásuvek
4
Zásuvka 2P+E 16 A – IB
3
Zásuvka 3P+E 16 A – IB
1
Nouzové tlačítko
Ano
Ware Number
85371098
VYBAVENÍ A POZNÁMKY
CHARAKTERISTIKA: Termoplastové rozvodnice s vysokou odolností proti nárazu (IK10). Typické použití: hlavní nebo pomocné rozvodnice pro staveniště, výstavní plochy a dočasné použití.
DODÁVANÉ PŘÍSLUŠENSTVÍ: Nouzové tlačítko, pevná vidlice, háky z nerezové oceli na upevnění kabelu odolné proti roztržení, 2 trojhranné zámky, sada ocelových konzol pro montáž na povrch.
POZNÁMKY: vnější rozměry (DxVxH) 636x821x400 mm.
Schémata zapojení rozvodnic jsou k dispozici ke stažení na webu Gewiss.
DODÁVANÉ PŘÍSLUŠENSTVÍ: Nouzové tlačítko, pevná vidlice, háky z nerezové oceli na upevnění kabelu odolné proti roztržení, 2 trojhranné zámky, sada ocelových konzol pro montáž na povrch.
POZNÁMKY: vnější rozměry (DxVxH) 636x821x400 mm.
Schémata zapojení rozvodnic jsou k dispozici ke stažení na webu Gewiss.
