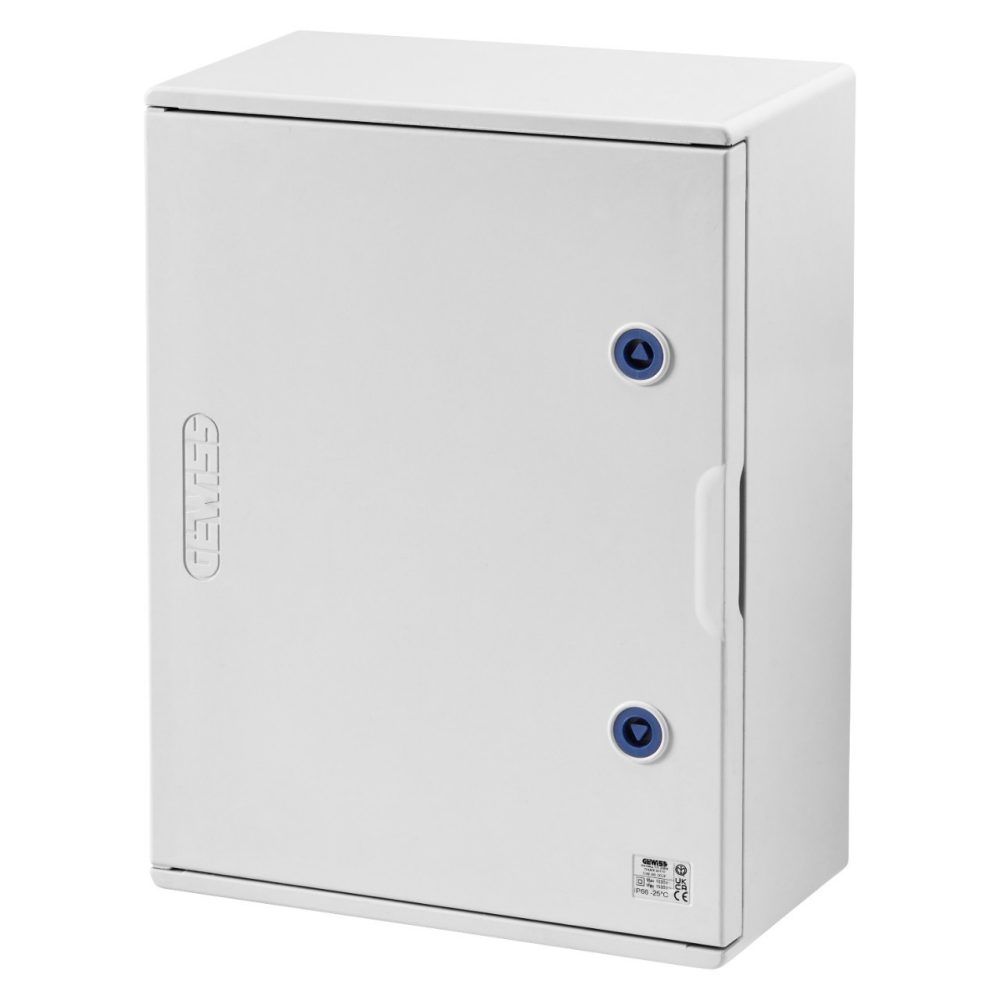

POLYESTEROVÝ ROZVADĚČ S PRÁZDNÝMI DVÍŘKY VYBAVENÝ ZÁMKEM – 405X650X200 – IP66 – ŠEDÁ RAL 7035
Datasheet POLYESTEROVÝ ROZVADĚČ S PRÁZDNÝMI DVÍŘKY VYBAVENÝ ZÁMKEM – 405X650X200 – IP66 – ŠEDÁ RAL 7035

POLYESTEROVÝ ROZVADĚČ S PRÁZDNÝMI DVÍŘKY VYBAVENÝ ZÁMKEM – 405X650X200 – IP66 – ŠEDÁ RAL 7035

Kód: GW46004F
Řada: Řada 68 ACS
Systém rozvodnic ACS pro staveniště
Řada 68 ACS se skládá z rozsáhlého výběru zapojených rozvodnic, které jsou certifikovány v souladu s normou EN 61439-4 a jsou schopny splnit všechny požadavky na elektrifikaci, od nejmenších po největší staveniště. Rozvodnice jsou k dispozici v mnoha konfiguracích, které se liší počtem a typem zásuvek, chráněné jističem nebo základnou držáku pojistek. K dispozici je výběr předem zapojených nebo prázdných verzí připravených k použití, které lze přizpůsobit tak, aby vyhovovaly všem potřebám místa, a lze je certifikovat pomocí softwaru ENERGY PRO. Řadu doplňuje řada přenosných reflektorů a světelných indikačních zařízení.

IP66

IK10

960 °C

200 °C

Technické informace

Informace
Stáhnout
Software
Certifikáty
MECHANICKÉ ÚDAJE -
Norma EN 61439-1, EN 61439-2, EN62208, EN 60670-1, IEC 60670-24
Provozní teplota -25 +60 °C
Skupina 46 QP
Krytí IP IP66
Typ dvířek Prázdná dvířka
Mechanický odpor IK10
Jmenovitý rozměr DxVxH (mm) 405x650x200
Zkouška žhavou smyčkou 960 °C
Funkční rozměr DxVxH (mm) 409,5x652,5x200
Tepelné zatížení s kuličkou 200 °C
Materiál Polyester vyztužený skelným vláknem
Odolnost vůči UV Sì, secondo EN 62208
Druh materiálu Bez halogenů v souladu s normou EN 60754-2
Elektrické charakteristiky -
Barva Šedá RAL 7035
Třída izolace II
Počet modulů EN 50022 72 (18x4)
Maximální jmenovité izolační napětí (Ui) 690 V
Počet zámků 2
Izolační napětí 1000 V AC - 1500 V DC (secondo EN 62208)
ACCESSORIES -
Rozptýlený výkon A (W) 118
Konzoly pro montáž na povrch GW46446-GW46451
Rozptýlený výkon B (W) 81
Sada pro obnovu dvojité izolace GW46526
Ware Number 85381000

Product Data Sheet

Technické charakteristiky

Information and general recommendations

User guide

Výkres DXF

3D krokové kreslení

CE marking

Display the certificate

Display the certificate

REACH information

VYBAVENÍ A POZNÁMKY
POZNÁMKY: pro realizaci certifikace dle standardu ACS a konstrukčního standardu GEWISS je nutné použít software ENERGY PRO.
Viz část katalogu „Řada 46 QP – vodotěsné rozvodné a automatizační rozvodnice pro montáž na povrch" ohledně dalších informací týkajících se rozvodnic a jejich příslušenství.
