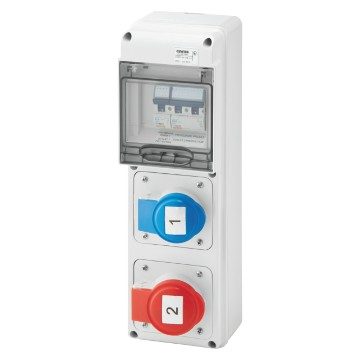

Q-DIN 5 DBO - 2 IEC 309 - IP44
Kód:
GW68226N
Řada: Řada 68 Q-DIN
Rozvodnice
Rozvodnice
Kompletní systém rozvodnic IP65 pro rozvod energie v terciárním, komerčním sektoru a aplikacích v budovách, dostupný jak prázdný, tak s předem zapojený, v souladu s mezinárodní normou IEC 61439. Řada Q-DIN obsahuje rozvodnice od 5 do 20 modulů DIN plus doplňkové moduly 14 nebo 20 M pro přidání ještě více pozic DIN. Lze do nich umístit zásuvky pro zapuštěnou montáž a blokované zásuvky do 63 A a lze je kombinovat s četným příslušenstvím.
IP44
IK09
850 °C (aktivní části) - 650 °C (pasivní části)
70 °C
Technické informace
Informace
Stáhnout
Software
Certifikáty
Typ
Q-DIN 5 DBO
typ rozvodnice
Zapojený
Barva
Šedá RAL 7035
Vnější rozměry DxVxH (mm)
105x340x120
Hmotnost (kg)
1.5
Soulad s normami
EN 61439-3 (DBO)
Charakteristika
UV odolnost (EN 62208)
Krytí IP
IP44
Mechanický odpor
IK09
Zkouška žhavou smyčkou
850 °C (aktivní části) - 650 °C (pasivní části)
Tepelné zatížení s kuličkou
70 °C
Třída izolace
II
Zdroj napájení
Svorkovnice
Počet pólů
3P+N+E
Realizovatelný výkon (kW)
17.3
Síťový vypínač
Nepřítomné
Ochrana obvodů
MCB
Počet zásuvek
2
Zásuvka 2P+E 16 A – IEC 309
1
Zásuvka 3P+E 16 A – IEC 309
1
Ware Number
85371098
VYBAVENÍ A POZNÁMKY
OCHRANY:
GW68212N: Vstup rozvodnice: 10 A
1 RCCB – řada SD 2P 230 V 25 A 0,03 A – typ AC
GW68224N: Vstup rozvodnice: 13 A
1 RCBO – řada MDC 4P 400 V 16 AC 6 kA 0,03 A – typ AC
GW68225N: Vstup rozvodnice: 13 A
1 RCBO – řada MDC 2P 230 V 16 AC 6 kA 0,03 A – typ AC
GW68226N: Vstup rozvodnice: 25 A
1 MCB – řada MTC 2P 230 V 16 AC 6 kA
1 MCB – řada MTC 3P 400 V 16 AC 6 kA
GW68227N: Vstup rozvodnice: 13 A
1 RCBO – řada MDC 2P 230 V 16 AC 6 kA 0,03 A – typ AC
DODÁVANÉ PŘÍSLUŠENSTVÍ: kabelová svorka a 2 šroubovací krytky.
GW68212N: Vstup rozvodnice: 10 A
1 RCCB – řada SD 2P 230 V 25 A 0,03 A – typ AC
GW68224N: Vstup rozvodnice: 13 A
1 RCBO – řada MDC 4P 400 V 16 AC 6 kA 0,03 A – typ AC
GW68225N: Vstup rozvodnice: 13 A
1 RCBO – řada MDC 2P 230 V 16 AC 6 kA 0,03 A – typ AC
GW68226N: Vstup rozvodnice: 25 A
1 MCB – řada MTC 2P 230 V 16 AC 6 kA
1 MCB – řada MTC 3P 400 V 16 AC 6 kA
GW68227N: Vstup rozvodnice: 13 A
1 RCBO – řada MDC 2P 230 V 16 AC 6 kA 0,03 A – typ AC
DODÁVANÉ PŘÍSLUŠENSTVÍ: kabelová svorka a 2 šroubovací krytky.
