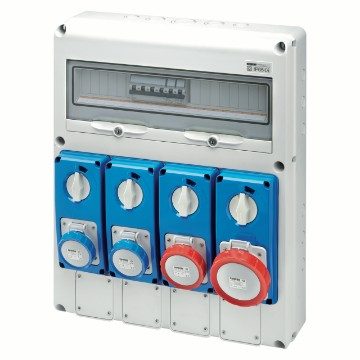

Q-DIN 20 DBO – 4 IB SVISLÁ PŘÍRUBA SBF 4 – IP65

Kód: GW68208N

Stáhnout technický list

Řada: Řada 68 Q-DIN
Rozvodnice

Kompletní systém rozvodnic IP65 pro rozvod energie v terciárním, komerčním sektoru a aplikacích v budovách, dostupný jak prázdný, tak s předem zapojený, v souladu s mezinárodní normou IEC 61439. Řada Q-DIN obsahuje rozvodnice od 5 do 20 modulů DIN plus doplňkové moduly 14 nebo 20 M pro přidání ještě více pozic DIN. Lze do nich umístit zásuvky pro zapuštěnou montáž a blokované zásuvky do 63 A a lze je kombinovat s četným příslušenstvím.

IP65

IK09

850 °C (aktivní části) – 650 °C (pasivní části)

70 °C

Technické informace

Informace

Stáhnout

Software

Certifikáty

Typ Q-DIN 20 DBO

typ rozvodnice Zapojený

Barva Šedá RAL 7035

Vnější rozměry DxVxH (mm) 450x560x190

Hmotnost (kg) 7.1

Soulad s normami EN 61439-3 (DBO)

Charakteristika UV odolnost (EN 62208)

Krytí IP IP65

Mechanický odpor IK09

Zkouška žhavou smyčkou 850 °C (aktivní části) – 650 °C (pasivní části)

Tepelné zatížení s kuličkou 70 °C

Třída izolace II

Zdroj napájení Svorkovnice

Počet pólů 3P+N+E

Realizovatelný výkon (kW) 34.6

Síťový vypínač Nepřítomné

Ochrana obvodů MCB

Počet zásuvek 4

Zásuvka 2P+E 16 A – IB 2

Zásuvka 3P+E 16 A – IB 1

Zásuvka 3P+E 32 A – IB 1

Ware Number 85371098

Product Data Sheet

Technické charakteristiky – EN

Schema elettrico

Dichiarazione di conformità

Smaltimento

Manuale istruzioni

Přejít do oblasti pro stahování Přejít do oblasti pro stahování

PRICE

Zobrazit více

AUTOCAD Plugin

Zobrazit více

ENERGYpro

Zobrazit více

CADpro

Zobrazit více

REVIT Plugin

Zobrazit více

Přejít do oblasti se softwarem Přejít do oblasti se softwarem

CE marking

REACH information

VYBAVENÍ A POZNÁMKY

Vstup rozvodnice: 50 A
OCHRANY: 2 MCB – řada MTC 2P 230 V 16 AC 6 kA
1 MCB – řada MTC 3P 400 V 16 AC 6 kA
1 MCB – řada MTC 3P 400 V 32 A C 6 kA
DODÁVANÉ PŘÍSLUŠENSTVÍ: kabelová svorka a 6 šroubovacích krytek.
