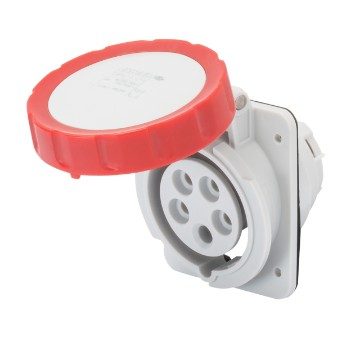

úhlová zásuvka 10° pro zapuštěnou montáž hp – ip66/ip67 – 3p+n+e 32 a 440-460 v 60 hz – červená – 11h – šroubové připojení

ÚHLOVÁ ZÁSUVKA 10° PRO ZAPUŠTĚNOU MONTÁŽ HP – IP66/IP67 – 3P+N+E 32 A 440-460 V 60 HZ – ČERVENÁ – 11H – ŠROUBOVÉ PŘIPOJENÍ

Kód: GW62862H

Stáhnout technický list

Řada: Řada IEC 309 HP
Vidlice a zásuvky podle normy IEC 309

Systém IEC 309 HP obsahuje vidlice a zásuvky od 16 do 125 A ve dvou různých verzích – přímá mobilní a 10° zapuštěná montáž – které mají stupně krytí IP44/IP54 a IP66/IP67/IP68/IP69 (IP68/IP69 k dispozici pouze pro přímé verze). Zavedení všech referenčních hodin pro uzemňovací kontakt doplňuje řadu pro specifické aplikace a instalace. Verze 16 až 32 A jsou k dispozici se šroubovým připojením nebo rychlým zapojením s pružinovými svorkami, zatímco verze 63 až 125 A nabízejí nepřímé zapojení s plášťovými svorkami.

IP66/IP67

IK09

850 °C (aktivní části) – 650 °C (pasivní části)

125 °C (aktivní části) – 80 °C (pasivní části)

Technické informace

Informace

Stáhnout

Software

Certifikáty

Barva Červená

Jmenovitý proud (A) 32

Krytí IP IP66/IP67

Počet pólů 3P+N+E

Mechanický odpor IK09

Referenční h 11

Rozměry příruby (mm) 95x80

Typ Zásuvka v úhlu 10° pro zapuštěnou montáž

Jmenovité napětí 440 – 460 V

Frekvence 60 Hz

Kapacita utahování svorek Flexibilní kabely 2,5–6 mm² – tuhé kabely 2,5–10 mm²

Provozní teplota -25 +55 °C

Typ zapojení Se šroubem

Druh materiálu Bez halogenů v souladu s normou EN 60754-2

Elektrokód 2211

Zkouška žhavou smyčkou 850 °C (aktivní části) – 650 °C (pasivní části)

Celkový počet operací > 2000

Přípustné přetížení 42 A

Vypínací schopnost při 1,1 Un 40 A

Izolační odpor > 10 MΩ

Tepelné zatížení s kuličkou 125 °C (aktivní části) – 80 °C (pasivní části)

Ware Number 85366990

Product Data Sheet

Technické charakteristiky

3D krokové kreslení

Přejít do oblasti pro stahování Přejít do oblasti pro stahování

CADpro

Zobrazit více

REVIT Plugin

Zobrazit více

ENERGYpro

Zobrazit více

AUTOCAD Plugin

Zobrazit více

PRICE

Zobrazit více

Přejít do oblasti se softwarem Přejít do oblasti se softwarem

CE marking

Display the certificate

Display the certificate

REACH information

Související produkty

Gewiss Code

Jmenovitý proud (A)

Počet pólů

Jmenovité napětí

Barva

Frekvence

Referenční h

Rozměry příruby (mm)

16

2P+E

100 – 130 V

Žlutá

50/60 Hz

4

85x75

16

3P+E

100 – 130 V

Žlutá

50/60 Hz

4

85x75

16

3P+N+E

100 – 130 V

Žlutá

50/60 Hz

4

85x75

16

2P+E

200 – 250 V

Modrá

50/60 Hz

6

85x75

16

3P+E

200 – 250 V

Modrá

50/60 Hz

9

85x75

16

3P+N+E

200 – 250 V

Modrá

50/60 Hz

9

85x75

16

2P+E

380 – 415 V

Červená

50/60 Hz

9

85x75

16

3P+E

380 – 415 V

Červená

50/60 Hz

6

85x75

16

3P+N+E

380 – 415 V

Červená

50/60 Hz

6

85x75

16

2P+E

480 – 500 V

Černá

50/60 Hz

7

85x75

Zobrazit vše Zobrazit vše

VYBAVENÍ A POZNÁMKY

POZNÁMKY: všechny výrobky jsou baleny jednotlivě. Bez halogenů podle normy EN 60754-2.
CHARAKTERISTIKA: poniklované kolíky
