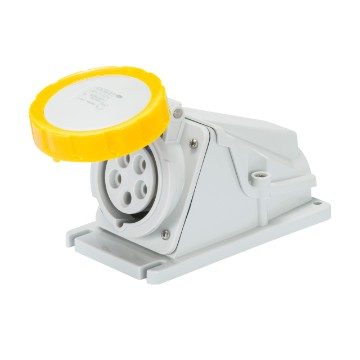

úhlová zásuvka 90° pro montáž na povrch – ip67 – 3p+n+e 32 a 100-130 v 50/60 hz – žlutá – 4h – šroubové připojení

ÚHLOVÁ ZÁSUVKA 90° PRO MONTÁŽ NA POVRCH – IP67 – 3P+N+E 32 A 100-130 V 50/60 HZ – ŽLUTÁ – 4H – ŠROUBOVÉ PŘIPOJENÍ

Kód: GW62510

Stáhnout technický list

Řada: Řada IEC 309 HP
Vidlice a zásuvky podle normy IEC 309

Systém IEC 309 HP obsahuje vidlice a zásuvky od 16 do 125 A ve dvou různých verzích - přímá mobilní a 10° zapuštěná montáž - které mají stupně krytí IP44/IP54 a IP66/IP67/IP68/IP69 (IP68/IP69 k dispozici pouze pro přímé verze). Zavedení všech referenčních hodin pro uzemňovací kontakt doplňuje řadu pro specifické aplikace a instalace. Verze 16 až 32 A jsou k dispozici se šroubovým připojením nebo rychlým zapojením s pružinovými svorkami, zatímco verze 63 až 125 A nabízejí nepřímé zapojení s plášťovými svorkami.

IP67

IK08

850 °C (aktivní části) – 650 °C (pasivní části)

125 °C (aktivní části) - 80 °C (pasivní části)

Technické informace

Informace

Stáhnout

Software

Certifikáty

Barva Žlutá

Jmenovitý proud (A) 32

Krytí IP IP67

Počet pólů 3P+N+E

Mechanický odpor IK08

Referenční h 4

Jmenovité napětí 100 - 130 V

Typ Zásuvka v úhlu 90° pro montáž na povrch

Frekvence 50/60 Hz

Kapacita utahování svorek Flexibilní kabely 2,5-6 mm² - tuhé kabely 2,5-10 mm²

Provozní teplota -25 +55 °C

Typ zapojení Se šroubem

Elektrokód 2211

Zkouška žhavou smyčkou 850 °C (aktivní části) – 650 °C (pasivní části)

Celkový počet operací > 2000

Přípustné přetížení 42 A

Vypínací schopnost při 1,1 Un 40 A

Izolační odpor > 10 MΩ

Tepelné zatížení s kuličkou 125 °C (aktivní části) - 80 °C (pasivní části)

Ware Number 85366990

Product Data Sheet

Stáhnout

Technické charakteristiky

Stáhnout

Model BIM

Stáhnout

Přejít do oblasti pro stahování Přejít do oblasti pro stahování

PRICE

Stáhnout Zobrazit více

ENERGYpro

Stáhnout Zobrazit více

AUTOCAD Plugin

Stáhnout Zobrazit více

CADpro

Stáhnout Zobrazit více

REVIT Plugin

Stáhnout Zobrazit více

Přejít do oblasti se softwarem Přejít do oblasti se softwarem

Označení CE

Stáhnout

Zobrazit certifikát

Stáhnout

REACH information

Stáhnout

VYBAVENÍ A POZNÁMKY

CHARAKTERISTIKA: Kabelová vývodka PG21.
POZNÁMKA: všechny výrobky jsou baleny jednotlivě.
