úhlová zásuvka 10° pro zapuštěnou montáž - německá norma - 2p+e 16 a 230 v 50/60 hz - 50x50 - modrá - šroubové připojení
datový list úhlová zásuvka 10° pro zapuštěnou montáž - německá norma - 2p+e 16 a 230 v 50/60 hz - 50x50 - modrá - šroubové připojení

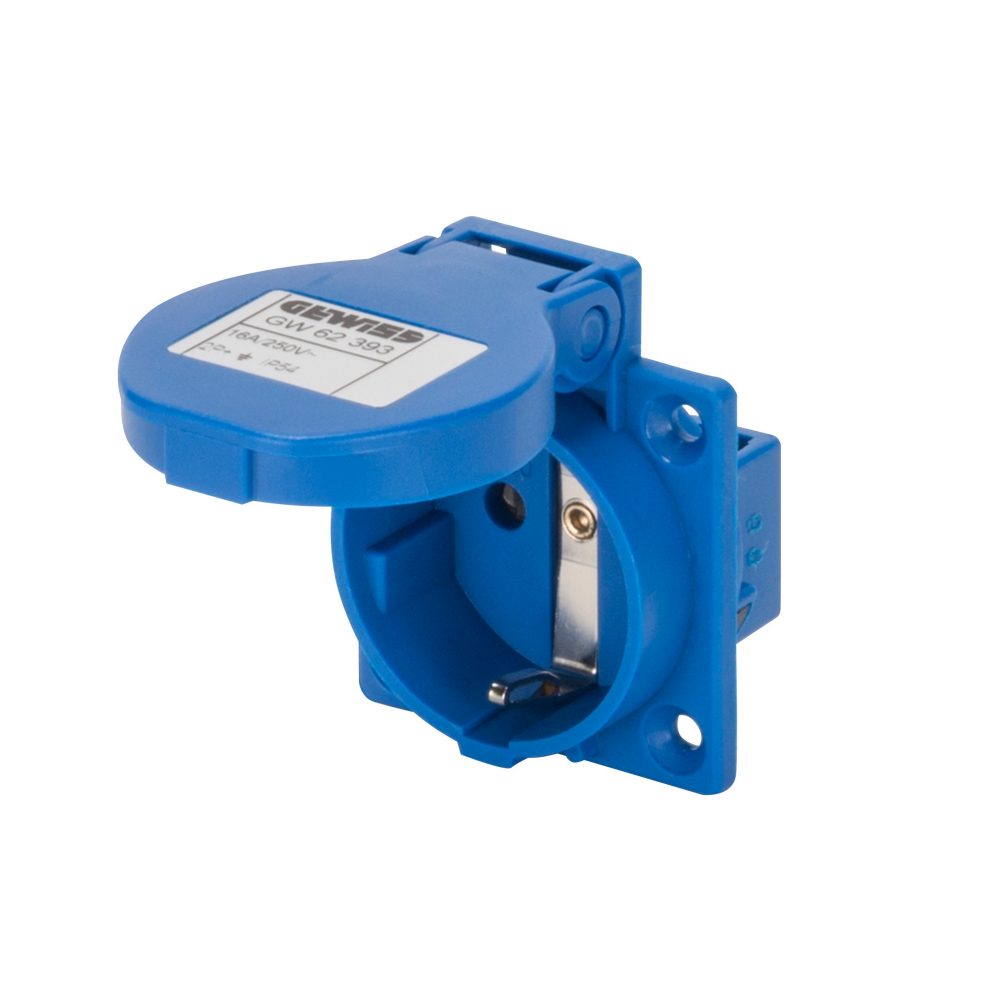

ÚHLOVÁ ZÁSUVKA 10° PRO ZAPUŠTĚNOU MONTÁŽ - NĚMECKÁ NORMA - 2P+E 16 A 230 V 50/60 HZ - 50X50 - MODRÁ - ŠROUBOVÉ PŘIPOJENÍ

Kód: GW62393
Řada: Řada IEC 309 HP
Vidlice a zásuvky podle normy IEC 309
Systém IEC 309 HP obsahuje vidlice a zásuvky od 16 do 125 A ve dvou různých verzích - přímá mobilní a 10° zapuštěná montáž - které mají stupně krytí IP44/IP54 a IP66/IP67/IP68/IP69 (IP68/IP69 k dispozici pouze pro přímé verze). Zavedení všech referenčních hodin pro uzemňovací kontakt doplňuje řadu pro specifické aplikace a instalace. Verze 16 až 32 A jsou k dispozici se šroubovým připojením nebo rychlým zapojením s pružinovými svorkami, zatímco verze 63 až 125 A nabízejí nepřímé zapojení s plášťovými svorkami.

125 °C (aktivní části) – 70 °C (pasivní části)

IP54

850 °C (aktivní části) – 650 °C (pasivní části)

Technické informace

Rozměry příruby (mm) 50x50
Typ Zásuvka pro zapuštěnou montáž se záklopkou
Tepelné zatížení s kuličkou 125 °C (aktivní části) – 70 °C (pasivní části)
Krytí IP IP54
Počet pólů 2P+E
Frekvence 50/60 Hz
Kapacita utahování svorek 1x1.5 - 2x2.5 mm² flexible cables - 1x1.5 - 2x2.5 mm² rigid cables
Provozní teplota -25 +55 °C
Typ zapojení Se šroubem
Zkouška žhavou smyčkou 850 °C (aktivní části) – 650 °C (pasivní části)
Barva Modrá
Jmenovitý proud (A) 16
Jmenovité napětí 200-250 V
Norma Německá
Ware Number 85366990
Označení CE
Stáhnout
Zobrazit certifikát
REACH information
Stáhnout
VYBAVENÍ A POZNÁMKY
CHARAKTERISTIKA: domovní zásuvky s dětskou pojistkou (roleta) a se zadním připojením.
POZNÁMKY: domovní zásuvky 50x50 mm lze instalovat i na příruby 85x75 mm pomocí nástavce kód GW68281.
