úhlová přívodka 90° pro montáž na povrch - ip67 - 2p+e 63 a 100-130 v 50/60 hz - žlutá - 4h - plášťová svorka

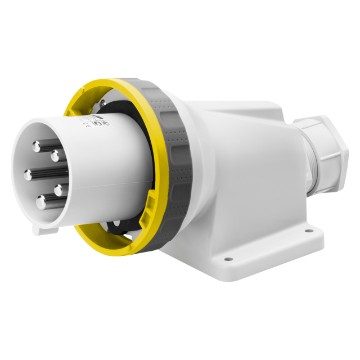

ÚHLOVÁ PŘÍVODKA 90° PRO MONTÁŽ NA POVRCH - IP67 - 2P+E 63 A 100-130 V 50/60 HZ - ŽLUTÁ - 4H - PLÁŠŤOVÁ SVORKA

Kód: GW61445

Stáhnout technický list

Řada: Řada IEC 309 HP
Vidlice a zásuvky podle normy IEC 309

Systém IEC 309 HP obsahuje vidlice a zásuvky od 16 do 125 A ve dvou různých verzích - přímá mobilní a 10° zapuštěná montáž - které mají stupně krytí IP44/IP54 a IP66/IP67/IP68/IP69 (IP68/IP69 k dispozici pouze pro přímé verze). Zavedení všech referenčních hodin pro uzemňovací kontakt doplňuje řadu pro specifické aplikace a instalace. Verze 16 až 32 A jsou k dispozici se šroubovým připojením nebo rychlým zapojením s pružinovými svorkami, zatímco verze 63 až 125 A nabízejí nepřímé zapojení s plášťovými svorkami.

IP67

IK08

850 °C (aktivní části) – 650 °C (pasivní části)

125 °C (aktivní části) - 80 °C (pasivní části)

Technické informace

Informace

Stáhnout

Software

Certifikáty

Barva Žlutá

Jmenovitý proud (A) 63

Krytí IP IP67

Charakteristika Pilotní kontakt

Počet pólů 2P+E

Mechanický odpor IK08

Referenční h 4

Jmenovité napětí 100 - 130 V

Typ Přívodka v úhlu 90° pro montáž na povrch

Jmenovité napětí 100 - 130 V

Frekvence 50/60 Hz

Kapacita utahování svorek Flexibilní kabely 6-16 mm² - tuhé kabely 6-25 mm²

Provozní teplota -25 +55 °C

Typ zapojení Plášťová svorka

Elektrokód 2231

Zkouška žhavou smyčkou 850 °C (aktivní části) – 650 °C (pasivní části)

Celkový počet operací > 2000

Vypínací schopnost při 1,1 Un 79 A

Izolační odpor > 10 MΩ

Tepelné zatížení s kuličkou 125 °C (aktivní části) - 80 °C (pasivní části)

Ware Number 85366990

Product Data Sheet

Stáhnout

Technické charakteristiky

Stáhnout

Model BIM

Stáhnout

3D krokové kreslení

Stáhnout

Přejít do oblasti pro stahování Přejít do oblasti pro stahování

REVIT Plugin

Stáhnout Zobrazit více

ENERGYpro

Stáhnout Zobrazit více

PRICE

Stáhnout Zobrazit více

AUTOCAD Plugin

Stáhnout Zobrazit více

CADpro

Stáhnout Zobrazit více

Přejít do oblasti se softwarem Přejít do oblasti se softwarem

Zobrazit certifikát

Stáhnout

Označení CE

Stáhnout

Zobrazit certifikát

Stáhnout

REACH information

Stáhnout

VYBAVENÍ A POZNÁMKY

CHARAKTERISTIKA: Kabelová vývodka PG36 pro verze 63 A; kabelová vývodka PG48 pro verze 125 A. Vybaven pilotním kontaktem.
