 přímá vidlice hp – ip66/ip67/ip68/ip69 – 3p+e 63 a 200-250 v 50/60 hz – modrá – 9h – plášťová svorka
Datasheet přímá vidlice hp – ip66/ip67/ip68/ip69 – 3p+e 63 a 200-250 v 50/60 hz – modrá – 9h – plášťová svorka

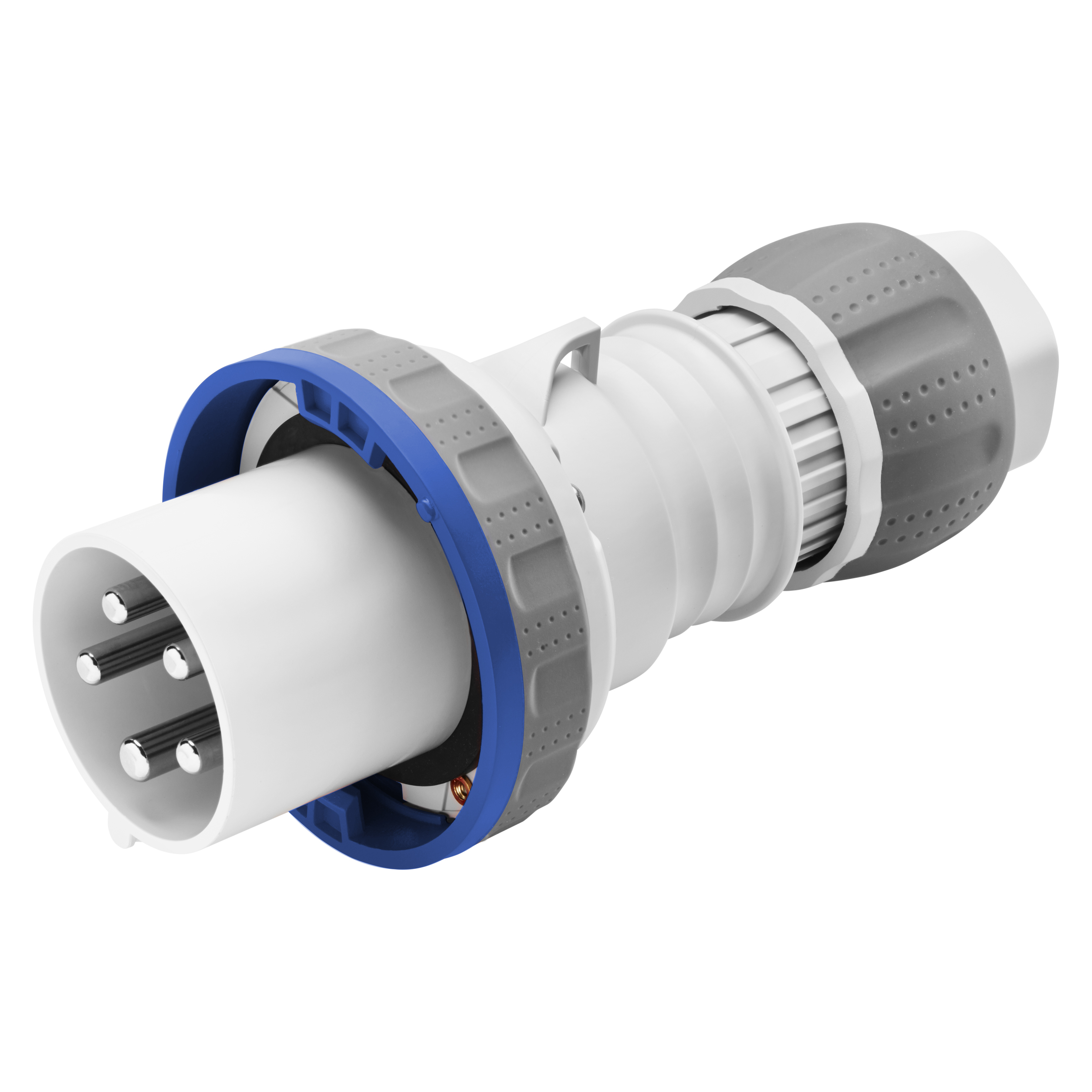

PŘÍMÁ VIDLICE HP – IP66/IP67/IP68/IP69 – 3P+E 63 A 200-250 V 50/60 HZ – MODRÁ – 9H – PLÁŠŤOVÁ SVORKA

Kód: GW61049H
Řada: Řada IEC 309 HP
Vidlice a zásuvky podle normy IEC 309

Systém IEC 309 HP obsahuje vidlice a zásuvky od 16 do 125 A ve dvou různých verzích – přímá mobilní a 10° zapuštěná montáž – které mají stupně krytí IP44/IP54 a IP66/IP67/IP68/IP69 (IP68/IP69 k dispozici pouze pro přímé verze). Zavedení všech referenčních hodin pro uzemňovací kontakt doplňuje řadu pro specifické aplikace a instalace. Verze 16 až 32 A jsou k dispozici se šroubovým připojením nebo rychlým zapojením s pružinovými svorkami, zatímco verze 63 až 125 A nabízejí nepřímé zapojení s plášťovými svorkami.

IP66/IP67/IP68/IP69

IK09

850 °C (aktivní části) – 650 °C (pasivní části)

125 °C (aktivní části) – 80 °C (pasivní části)

Technické informace

Informace
Stáhnout
Software
Certifikáty
Barva Modrá
Jmenovitý proud (A) 63
Krytí IP IP66/IP67/IP68/IP69
Charakteristika Pilotní kontakt
Počet pólů 3P+E
Mechanický odpor IK09
Referenční h 9
Typ Přímá vidlice
Jmenovité napětí 200 – 250 V
Frekvence 50/60 Hz
Kapacita utahování svorek Flexibilní kabely 6–16 mm² – tuhé kabely 6–25 mm²
Kapacita utahování kabelové svorky 17,9-37 mm
Provozní teplota -25 +55 °C
Typ zapojení Plášťová svorka
Druh materiálu Bez halogenů v souladu s normou EN 60754-2
Elektrokód 2231
Zkouška žhavou smyčkou 850 °C (aktivní části) – 650 °C (pasivní části)
Celkový počet operací > 2000
Vypínací schopnost při 1,1 Un 79 A
Izolační odpor > 10 MΩ
Tepelné zatížení s kuličkou 125 °C (aktivní části) – 80 °C (pasivní části)
Ware Number 85366990

Product Data Sheet

Technické charakteristiky

3D krokové kreslení

CE marking

Display the certificate

REACH information

Související produkty

Gewiss Code
Jmenovitý proud (A)
Počet pólů
Jmenovité napětí
Barva
Frekvence
Referenční h
Charakteristika

GW61045H

63

2P+E

100 – 130 V

Žlutá

50/60 Hz

4

Pilotní kontakt

GW61046H

63

3P+E

100 – 130 V

Žlutá

50/60 Hz

4

Pilotní kontakt

GW61047H

63

3P+N+E

100 – 130 V

Žlutá

50/60 Hz

4

Pilotní kontakt

GW61048H

63

2P+E

200 – 250 V

Modrá

50/60 Hz

6

Pilotní kontakt

GW61049H

63

3P+E

200 – 250 V

Modrá

50/60 Hz

9

Pilotní kontakt

GW61050H

63

3P+N+E

200 – 250 V

Modrá

50/60 Hz

9

Pilotní kontakt

GW61051H

63

2P+E

380 – 415 V

Červená

50/60 Hz

9

Pilotní kontakt

GW61052H

63

3P+E

380 – 415 V

Červená

50/60 Hz

6

Pilotní kontakt

GW61053H

63

3P+N+E

346 – 415 V

Červená

50/60 Hz

6

Pilotní kontakt

GW61056H

63

2P+E

480 – 500 V

Černá

50/60 Hz

7

Pilotní kontakt

VYBAVENÍ A POZNÁMKY
POZNÁMKY: všechny produkty jsou baleny jednotlivě.
Bezhalogenové podle normy EN 60754-2.
IP68: 2 bary / 6 h v souladu s normou EN 60529 po stárnutí podle normy EN 60309
IP69: v souladu s normou EN 60529 po stárnutí podle normy EN 60309.
CHARAKTERISTIKA: spojovací technika s plášťovými svorkami. Poniklované vidlice.
Verze s pilotním kontaktem.
