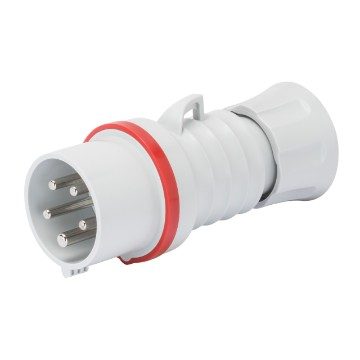

PŘÍMÁ VIDLICE HP – IP44/IP54 – 2P+E 32 A 380-415 V 50/60 HZ – ČERVENÁ – 9H – RYCHLÉ ZAPOJENÍ

Kód: GW60018FH

Řada: Řada IEC 309 HP
Vidlice a zásuvky podle normy IEC 309

Systém IEC 309 HP obsahuje vidlice a zásuvky od 16 do 125 A ve dvou různých verzích - přímá mobilní a 10° zapuštěná montáž - které mají stupně krytí IP44/IP54 a IP66/IP67/IP68/IP69 (IP68/IP69 k dispozici pouze pro přímé verze). Zavedení všech referenčních hodin pro uzemňovací kontakt doplňuje řadu pro specifické aplikace a instalace. Verze 16 až 32 A jsou k dispozici se šroubovým připojením nebo rychlým zapojením s pružinovými svorkami, zatímco verze 63 až 125 A nabízejí nepřímé zapojení s plášťovými svorkami.

IP44/IP54

IK09

850 °C (aktivní části) – 650 °C (pasivní části)

125 °C (aktivní části) - 80 °C (pasivní části)

Technické informace

Informace

Stáhnout

Software

Certifikáty

Barva Červená

Jmenovitý proud (A) 32

Krytí IP IP44/IP54

Počet pólů 2P+E

Mechanický odpor IK09

Referenční h 9

Jmenovité napětí 380 - 415 V

Typ Přímá vidlice

Frekvence 50/60 Hz

Kapacita utahování svorek Flexibilní kabely 2,5-6 mm² - tuhé kabely 2,5-10 mm²

Kapacita utahování kabelové svorky 9,2-19,9 mm

Provozní teplota -25 +55 °C

Typ zapojení Rychločinný, s pružinou

Druh materiálu Bez halogenů v souladu s normou EN 60754-2

Elektrokód 2230

Zkouška žhavou smyčkou 850 °C (aktivní části) – 650 °C (pasivní části)

Celkový počet operací > 2000

Přípustné přetížení 42 A

Vypínací schopnost při 1,1 Un 40 A

Izolační odpor > 10 MΩ

Tepelné zatížení s kuličkou 125 °C (aktivní části) - 80 °C (pasivní části)

Ware Number 85366990

Product Data Sheet

Stáhnout

Technické charakteristiky

Stáhnout

3D krokové kreslení

Stáhnout

Přejít do oblasti pro stahování Přejít do oblasti pro stahování

AUTOCAD Plugin

Stáhnout Zobrazit více

ENERGYpro

Stáhnout Zobrazit více

PRICE

Stáhnout Zobrazit více

REVIT Plugin

Stáhnout Zobrazit více

CADpro

Stáhnout Zobrazit více

Přejít do oblasti se softwarem Přejít do oblasti se softwarem

Označení CE

Stáhnout

Zobrazit certifikát

Stáhnout

Zobrazit certifikát

REACH information

Stáhnout

VYBAVENÍ A POZNÁMKY

POZNÁMKY: všechny produkty jsou baleny jednotlivě.
Bezhalogenové podle normy EN 60754-2.
CHARAKTERISTIKA: spojovací technika s pružinovými svorkami. Poniklované kolíky.
