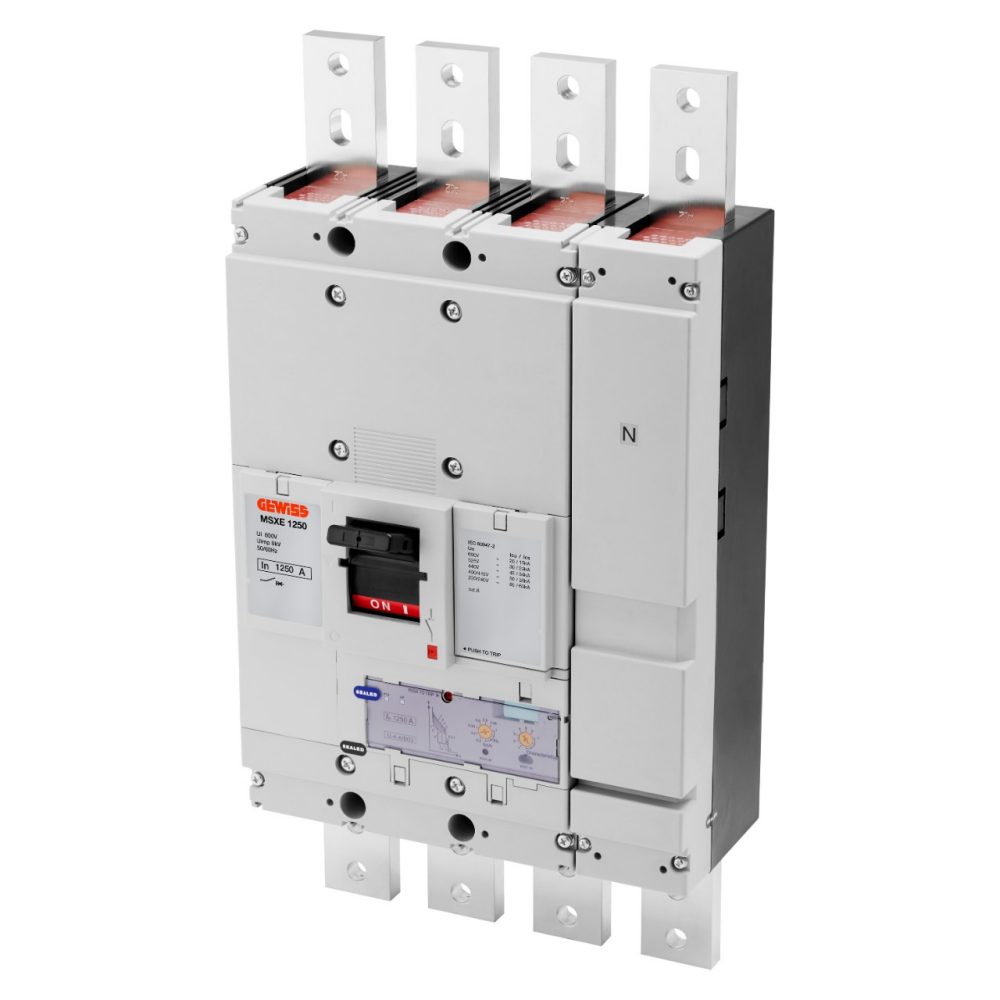

MSXE 1250 - MCCB S ELEKTRONICKOU SPOUŠTÍ - LSIG - PŘEDNÍ SVORKY - 70 kA 4P 1250 A 690 V
Kód:
GWD9584
Řada: Řada MSX
Výkonové jističe pro rozvod elektrické energie
Výkonové jističe pro rozvod elektrické energie
Řada výkonových jističů MSX tvoří jističe s termomagnetickou spouští, jističe s termomagnetickou spouští a nadproudovou ochranou, jističe s elektronickou spouští a odpínače.
Technické informace
Informace
Stáhnout
Software
Certifikáty
Popis
Interruttore automatico scatolato
Kód
MSXE 1250
Počet pólů
4P
Jmenovitý proud
1250 A
Spoušť
Elektronický
Elektrické charakteristiky
-
MECHANICKÉ CHARAKTERISTIKY
-
Norma
IEC/EN 60947-2
Provedení
Upevněno
Kategorie použití
B
Montáž na lištu DIN
Žádný
Jmenovitá frekvence (Hz)
50/60
Lze vybavit ovládáním motoru
Yes
Jmenovité provozní napětí (Ui)
690 Vac
Kompatibilní blokování
-
Jmenovité rázové výdržné napětí (Uimp)
8 kV
Dodávané svorky
Přední FB rozšířený
Kategorie přepětí
IV
Montážní poloha
Jakýkoliv
Izolační napětí (Ui)
800 V
Napájení na vstupní/výstupní straně
Yes
Teplotní regulace
0,4 – 0,5 – 0,63 – 0,8 – 0,9 – 0,95 – 1 x In
Elektrická životnost (415 V AC)
4 000 cyklů
Magnetická regulace
Electronic LSIG
Mechanická životnost
5 000 cyklů
Ochrana nulového vodiče
50 % – 100 % x Ir
Provozní teplota
-5 °C +65 °C
Celková ztráta výkonu
281.24 W
Teplota skladování
-20° +65°
Jmenovitá zapínací schopnost zkratového proudu (Icm)
-
Hmotnost (kg)
25
Jmenovitý krátkodobý výdržný proud po dobu 0,3 s (Icw)
15 kA
Šířka
280 mm
Regulace Idn
-
Výška
370 mm
Regulace DT
-
Hloubka
120 mm
PROVOZNÍ VYPÍNACÍ SCHOPNOST (ICU)
-
JMENOVITÁ VYPÍNACÍ SCHOPNOST (ICS)
-
220/240Vac
100 kA
220/240Vac
75 kA
400/415Vac
70 kA
400/415Vac
50 kA
440Vac
65 kA
440Vac
50 kA
525Vac
45 kA
525Vac
34 kA
690Vac
25 kA
690Vac
20 kA
250Vdc
-
250Vdc
-
Ware Number
85362090
VYBAVENÍ A POZNÁMKY
DODÁVANÉ PŘÍSLUŠENSTVÍ: prodloužení ovládací páky pro ruční sepnutí a rozpojení.
CHARAKTERISTIKA: proudové regulační pole Ir = 0,4 - 0,5 - 0,63 - 0,8 - 0,9 - 0,95 - 1 x In.
Nulový vodič u 4P jističů 100% nebo 50% chráněn.
CHARAKTERISTIKA: proudové regulační pole Ir = 0,4 - 0,5 - 0,63 - 0,8 - 0,9 - 0,95 - 1 x In.
Nulový vodič u 4P jističů 100% nebo 50% chráněn.
