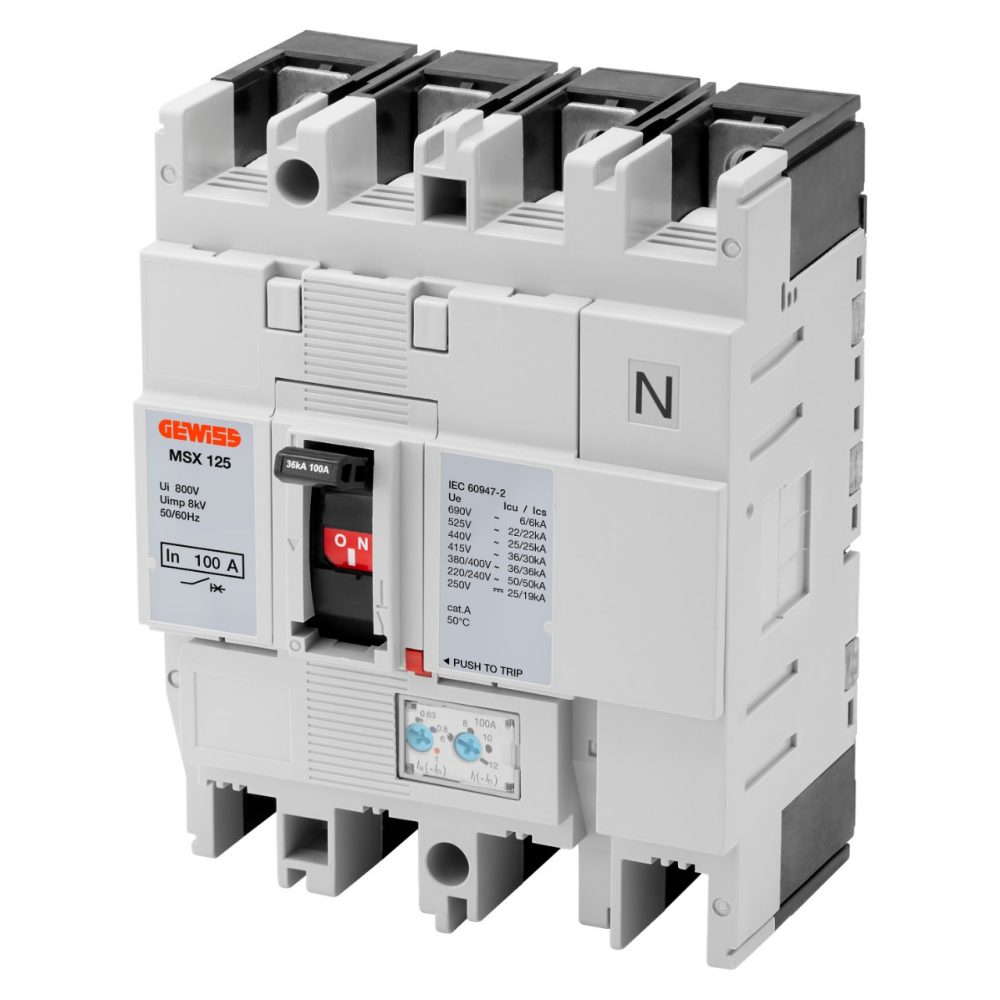

MSX 125 - MCCB - NASTAVITELNÁ TEPELNÁ – NASTAVITELNÁ MAGNETICKÁ – 36 kA 3P+N 100 A 690 V

Kód: GWD9135

Řada: Řada MSX
Výkonové jističe pro rozvod elektrické energie

Řada výkonových jističů MSX tvoří jističe s termomagnetickou spouští, jističe s termomagnetickou spouští a nadproudovou ochranou, jističe s elektronickou spouští a odpínače.

Technické informace

Informace

Stáhnout

Software

Certifikáty

Popis Interruttore automatico scatolato

Kód MSX 125

Počet pólů 3P+N

Jmenovitý proud 100 A

Spoušť Elektromechanické

Elektrické charakteristiky -

MECHANICKÉ CHARAKTERISTIKY -

Norma IEC/EN 60947-2

Provedení Pevná – zásuvná

Kategorie použití A

Montáž na lištu DIN Ano, pomocí příslušenství

Jmenovitá frekvence (Hz) 50/60

Lze vybavit ovládáním motoru Sì

Jmenovité provozní napětí (Ui) 690 V AC – 250 V DC

Kompatibilní blokování Páka – kabel

Jmenovité rázové výdržné napětí (Uimp) 8 kV

Dodávané svorky Přední FC

Kategorie přepětí IV

Montážní poloha Jakýkoliv

Izolační napětí (Ui) 800 V

Napájení na vstupní/výstupní straně Sì

Teplotní regulace 0,63 – 0,8 – 1 x In

Elektrická životnost (415 V AC) 30 000 cyklů

Magnetická regulace 6 – 8 – 10 – 12 x In

Mechanická životnost 30 000 cyklů

Ochrana nulového vodiče Nechráněné

Provozní teplota -5 °C +65 °C

Celková ztráta výkonu 32 W

Teplota skladování -20° +65°

Jmenovitá zapínací schopnost zkratového proudu (Icm) -

Hmotnost (kg) 1.4

Jmenovitý krátkodobý výdržný proud po dobu 0,3 s (Icw) -

Šířka 120 mm

Regulace Idn -

Výška 155 mm

Regulace DT -

Hloubka 68 mm

PROVOZNÍ VYPÍNACÍ SCHOPNOST (ICU) -

JMENOVITÁ VYPÍNACÍ SCHOPNOST (ICS) -

220/240Vac 50 kA

400/415Vac 36 kA

400/415Vac 36 / 30 kA

440Vac 25 kA

525Vac 22 kA

690Vac 6 kA

250Vdc 25 kA

250Vdc 19 kA

Ware Number 85362010

Product Data Sheet

Technické charakteristiky

Brožura

Information and general recommendations

User guide

Přejít do oblasti pro stahování Přejít do oblasti pro stahování

PBT-Q

Zobrazit více

PRICE

Zobrazit více

CADpro

Zobrazit více

PROJEX

Zobrazit více

AUTOCAD Plugin

Zobrazit více

Přejít do oblasti se softwarem Přejít do oblasti se softwarem

Označení CE

VYBAVENÍ A POZNÁMKY

POZNÁMKY: pro montáž na lištu DIN EN 50022 zvolte upevňovací konzolu GWD8876.
Na lištu DIN podle normy EN 50022 připadá přibližně 5 modulů u verzí 3P a 7 modulů u verzí 4P.
DODÁVANÉ PŘÍSLUŠENSTVÍ: dodáváno s předními svorkami (FC).
CHARAKTERISTIKA: Nastavitelná tepelná spoušť Ir = 0,63 - 0,8 - 1 x In
Nastavitelná magnetická spoušť Ii:
20 A ÷ 100 A: Ii = 6 - 8 - 10 - 12 x In
125 A: Ii = 6 - 8 - 10 x In
