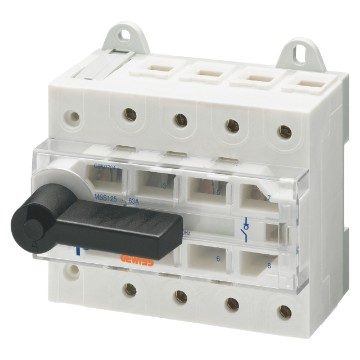

ODPÍNAČ – MSS 125 – 4P 100 A 400 V – 6 MODULŮ
Kód:
GW97725
Řada: Řada 97 MSS
Otočné odpínače
Otočné odpínače
Otočné ovládací odpínače MSS zaručují robustnost a spolehlivost při ovládání a odpojování obvodů až do 630 A.
Řada se skládá ze čtyř různých velikostí v závislosti na proudu s vysokým výkonem jak ve střídavém, tak i stejnosměrném proudu.
Řada se skládá ze čtyř různých velikostí v závislosti na proudu s vysokým výkonem jak ve střídavém, tak i stejnosměrném proudu.
Technické informace
Informace
Stáhnout
Software
Certifikáty
Popis
Otočný odpínač
Kód
MSS 125
Počet pólů
4P
Jmenovitý proud
100 A
Elektrické charakteristiky
-
MECHANICKÉ CHARAKTERISTIKY
-
Norma
EN 60947-3
Mechanická životnost
20,000 cyklů
Jmenovité provozní napětí AC (Ue)
400 V
Maximální počet pomocných kontaktů, které lze nainstalovat
2
Jmenovité provozní napětí DC (Ue)
220 V
Maximální délka kabelu
4 mm²
Maximální provozní napětí AC (Ue max)
690 V
Maximální délka kabelu (tuhý/flexibilní)
50 / 35 mm²
Maximální provozní napětí DC (Ue max)
440 V
Maximální šířka přípojnice
-
Jmenovité izolační napětí (Ui)
800 V
Jmenovitý utahovací moment
6 Nm
Jmenovité rázové výdržné napětí (Uimp)
8 kV
Předpřipravené pro zámek v poloze OFF
Ano (max. ø6 mm)
Jmenovitý krátkodobý výdržný proud po dobu 1 s (Icw)
2,5 kA
Výška
94 mm
Jmenovitá zapínací schopnost zkratového proudu (Icm)
12 kA
Šířka (mm)
108
Podmíněný zkratový proud s pojistkou (Icc)
100 kA (gG 100 A)
Hloubka
50 mm
Rozptýlený výkon na pól
3,1 W
Hmotnost (kg)
0.68
JMENOVITÝ PROVOZNÍ PROUD AC (Ie)
-
JMENOVITÝ PROVOZNÍ PROUD DC (Ie)
-
AC-20A / AC-20B (690 V AC)
100 A / 100 A
DC-20A / DC-20B (220 V DC)
100 A / 100 A
AC-21A / AC-21B (400 V AC)
100 A / 100 A
DC-20A / DC-20B (400 V DC)
-
AC-21A / AC-21B (500 V AC)
100 A / 100 A
DC-20A / DC-20B (440 V DC)
100 A / 100 A (2 póly v sérii pro každou polaritu)
AC-21A / AC-21B (690 V AC)
80 A / 80 A
DC-20A / DC-20B (500 V DC)
-
AC-22A / AC-22B (400 V AC)
100 A / 100 A
DC-21A / DC-21B (220 V DC)
100 A / 100 A (2 póly v sérii pro každou polaritu)
AC-22A / AC-22B (500 V AC)
100 A / 100 A
DC-21A / DC-21B (400 V DC)
-
AC-22A / AC-22B (690 V AC)
40 A / 40 A
DC-21A / DC-21B (440 V DC)
40 A / 40 A (2 póly v sérii pro každou polaritu)
AC-23A / AC-23B (400 V AC)
63 A / 63 A
DC-21A / DC-21B (500 V DC)
-
AC-23A / AC-23B (500 V AC)
50 A / 50 A
DC-22A / DC-22B (220 V DC)
100 A / 100 A (2 póly v sérii pro každou polaritu)
AC-23A / AC-23B (690 V AC)
25 A / 25 A
DC-22A / DC-22B (400 V DC)
-
-
-
DC-22A / DC-22B (440 V DC)
32 A / 32 A (2 póly v sérii pro každou polaritu)
-
-
DC-22A / DC-22B (500 V DC)
-
-
-
DC-23A / DC-23B (220 V DC)
63 A / 63 A (2 póly v sérii pro každou polaritu)
-
-
DC-23A / DC-23B (400 V DC)
-
-
-
DC-23A / DC-23B (440 V DC)
32 A / 32 A (2 póly v sérii pro každou polaritu)
-
-
DC-23A / DC-23B (500 V DC)
-
Ware Number
85365080
VYBAVENÍ A POZNÁMKY
POZNÁMKA: montáž na lištu DIN EN 50022 nebo na rámeček.
