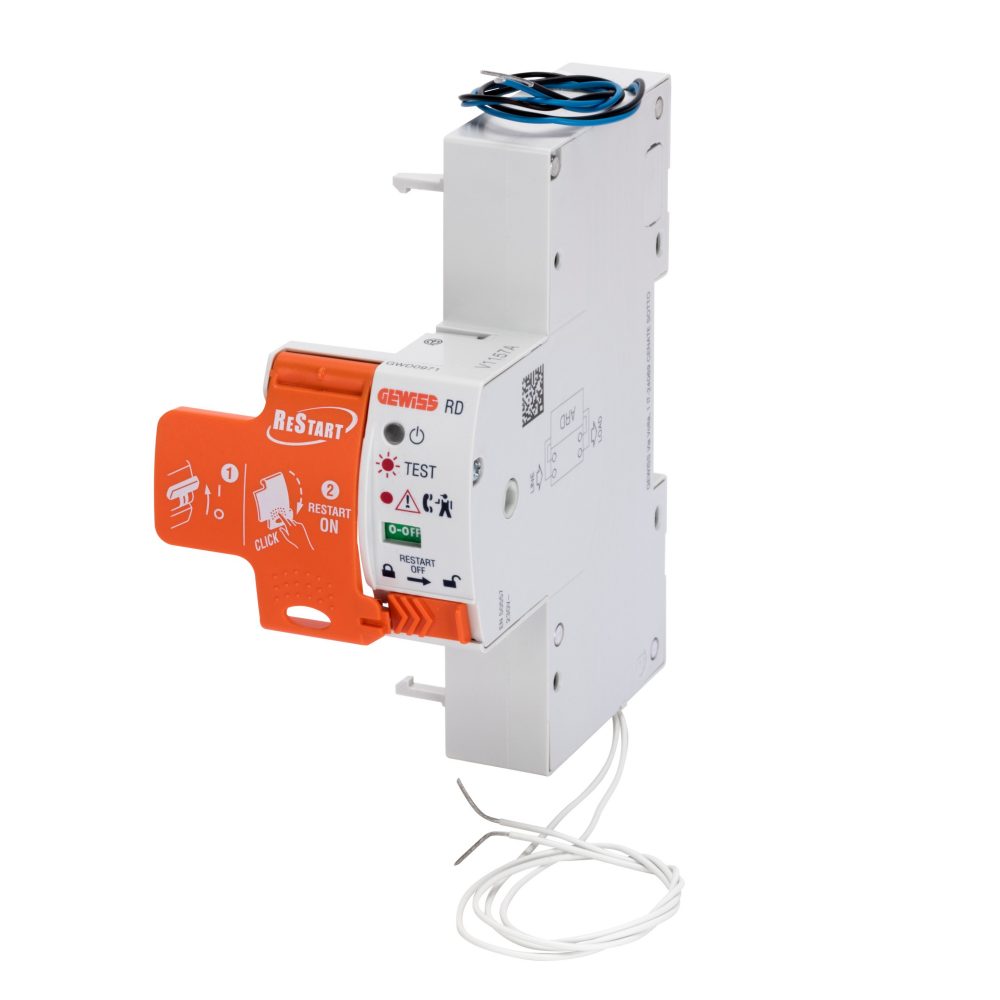

RESTART RD – PRO SPOJENÍ S RCCB IDP 2 PÓLY – Idn=0,03 A 230 V – 1 MODUL EN 50022

Kód: GWD0971

Stáhnout technický list

Řada: Řada 90 ReStart
Zařízení pro automatickou obnovu funkce

V případě zapůsobení spínače obnoví zařízení ReStart po kontrole stavu systému napájení, čímž zajistí maximální kontinuitu provozu, a to naprosto bezpečně.
K dispozici jak pro proudové chrániče, tak pro proudové chrániče s nadproudovou ochranou, a tato řada se vyznačuje funkcemi Autotest, s periodickým a automatickým řízením proudové ochrany bez přerušení napájení, a verze PRO s rozšířeným ovládáním systému.

Technické informace

Informace

Stáhnout

Software

Certifikáty

Popis Zařízení pro automatickou obnovu funkce

Kód ReStart Rd 2P

Vhodné pro IDP RCCB – 2P do 80 A – 30 mA

Jmenovité napětí AC 230 V

Jmenovitý proud 25 – 40 – 63 – 80 – 100 A

Jmenovitý proud 0 A

Počet modulů 1

Norma EN 50557

Jmenovitá frekvence (Hz) 50 – 60 Hz

Rozvodný systém TT – TN–S

Jmenovitý neprovozní odpor mezi částmi pod napětím a zemí (Rdo) 8kΩ

Izolační napětí (Ui) 500 V

Jmenovitý provozní odpor mezi částmi pod napětím a zemí (Rd) 16 kΩ

Jmenovité rázové výdržné napětí (Uimp) 4 kV

Maximální provozní frekvence 30 oper./hod

Kategorie přepětí III

Mechanická odolnost 4000

Testovací napětí dielektrické pevnosti mezi pólem a zemí 2500 V AC po dobu 1 minuty

Typ ochrany proti reziduálnímu proudu AC – A – A[IR] – F

Jmenovitý zbytkový provozní proud 30 mA

Provozní teplota -5 +40 °C

Teplota skladování -40 +70 °C

Automatické opětovné sepnutí pro předčasné vypnutí Ano

Test selhání uzemnění Ano

Nepřetržité monitorování systému Žádný

Počet pólů 2P

Elektrokód 1414

Ware Number 85362010

Product Data Sheet

Technické charakteristiky – EN

Manuale istruzioni

Přejít do oblasti pro stahování Přejít do oblasti pro stahování

RESTART

Zobrazit více

PBT-Q

Zobrazit více

PRICE

Zobrazit více

RESTART WIFI

Zobrazit více

CADpro

Zobrazit více

PROJEX

Zobrazit více

Přejít do oblasti se softwarem Přejít do oblasti se softwarem

CE marking

Display the certificate

Conformity declaration

REACH information

VYBAVENÍ A POZNÁMKY

CHARAKTERISTIKA: po vypnutí proudového chrániče zařízení ReStart před automatickým opětovným zapnutím zkontroluje izolaci. V případě poruchy (zemní svod) prvek ReStart neresetuje jistič.
POZNÁMKY. nelze použít se 4P RCCB ve 3 modulech a RCCB typu B. ARD musí být napájen fázově neutrálním napětím 230 V AC
