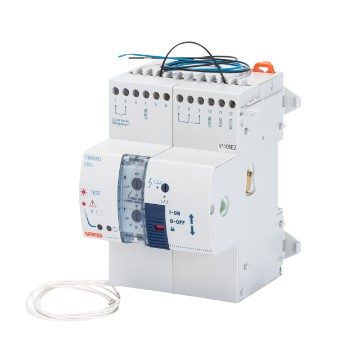

RESTART RM TOP – PRO SPOJENÍ S MDC/MT+BD/MTC/MT – 230 V – 4 MODULY EN 50022
Kód:
GW90893
Řada: Řada 90 ReStart
Zařízení pro automatickou obnovu funkce
Zařízení pro automatickou obnovu funkce
V případě zapůsobení spínače obnoví zařízení ReStart po kontrole stavu systému napájení, čímž zajistí maximální kontinuitu provozu, a to naprosto bezpečně.
K dispozici jak pro proudové chrániče, tak pro proudové chrániče s nadproudovou ochranou, a tato řada se vyznačuje funkcemi Autotest, s periodickým a automatickým řízením proudové ochrany bez přerušení napájení, a verze PRO s rozšířeným ovládáním systému.
K dispozici jak pro proudové chrániče, tak pro proudové chrániče s nadproudovou ochranou, a tato řada se vyznačuje funkcemi Autotest, s periodickým a automatickým řízením proudové ochrany bez přerušení napájení, a verze PRO s rozšířeným ovládáním systému.
Technické informace
Informace
Stáhnout
Software
Certifikáty
Popis
Zařízení pro automatickou obnovu funkce
Kód
ReStart Rm TOP
Vhodné pro
Int.magnetotermici diff. MDC/MT+BD e magnetotermici MTC/MT
Jmenovité napětí
230 V
Jmenovitý proud
max. 63 A (MT) max. 32 A (MDC–MTC)
Jmenovitá frekvence (Hz)
50 Hz
Rozvodný systém
TT – TN
Počet modulů EN 50022
4
Izolační napětí (Ui)
500 V
Jmenovité rázové výdržné napětí (Uimp)
4 kV
Kategorie přepětí
III
Testovací napětí dielektrické pevnosti mezi pólem a zemí
2500 V AC po dobu 1 minuty
Typ ochrany proti reziduálnímu proudu
AC – A – A[IR] – A[S]
Jmenovitý zbytkový provozní proud
30 – 300 – 500 – 1000 mA
Provozní teplota
-25 +60 °C
Teplota skladování
-40 +70 °C
Jmenovitý neprovozní odpor mezi částmi pod napětím a zemí (Rdo)
8 kΩ (30 mA) – 2,5 kΩ (300–500–1000 mA)
Jmenovitý provozní odpor mezi částmi pod napětím a zemí (Rd)
16 kΩ (30 mA) – 5 kΩ (300–500–1000 mA)
Jmenovitý neprovozní odpor mezi částmi pod napětím (Rcco)
0,3 Ω
Jmenovitý provozní odpor mezi částmi pod napětím (Rcc)
1,8 Ω
Typ kontaktů
1x Photomos a 1x přepínací
Provozní napětí
Photomos: Přepínací 5–230 V AC/DC: 230 V AC – 30 V DC
Provozní proud
Photomos: 0,6 mA (min.) – 100 mA účiník = 1 (max.) Přepínací: 1,5 mA AC – 0,8 mA DC
Kategorie použití
AC12
Provozní režimy
Photomos: NO / NC / přerušované přepínání: CO
Průřez svorky
≤ 2,5 mm²
Jmenovitý utahovací moment
0,4 Nm
Automatické opětovné sepnutí pro předčasné vypnutí
Ano (lze vyřadit)
Test selhání uzemnění
Ano (lze vyřadit)
Zkouška zkratu
Ano (lze vyřadit)
Nastavitelný izolační práh
Ano
Nepřetržité monitorování systému
Ano (lze vyřadit)
Nastavitelný režim opětovného sepnutí
Ano (volitelně) – automaticky,s ovládáním systému (funkce ReStart) – automaticky pro pokusy (nastavitelné, od 0 do 10 pokusů)
– dálkově (trvání impulsu ≥ 200ms)
– doba pohotovosti automatického opětovného zapnutí nastavitelná od 0 s do 1 hodiny
Ware Number
85362010
VYBAVENÍ A POZNÁMKY
CHARAKTERISTIKA: prvek Rm TOP ReStart umožňuje:
– nastavit režim opětovného zapnutí (opětovné zapnutí s kontrolou systému, opětovné zapnutí dle pokusů, dálkové opětovné zapnutí a vyloučené opětovné zapnutí)
– přizpůsobit práh izolace podle přidruženého jističe
– regulovat dobu opětovného zapnutí.
Zařízení je vybaveno 2 integrovanými pomocnými kontakty polohového a/nebo vypínacího relé.
POZNÁMKA: ARD musí být napájen fázově neutrálním napětím 230 V AC
– nastavit režim opětovného zapnutí (opětovné zapnutí s kontrolou systému, opětovné zapnutí dle pokusů, dálkové opětovné zapnutí a vyloučené opětovné zapnutí)
– přizpůsobit práh izolace podle přidruženého jističe
– regulovat dobu opětovného zapnutí.
Zařízení je vybaveno 2 integrovanými pomocnými kontakty polohového a/nebo vypínacího relé.
POZNÁMKA: ARD musí být napájen fázově neutrálním napětím 230 V AC
