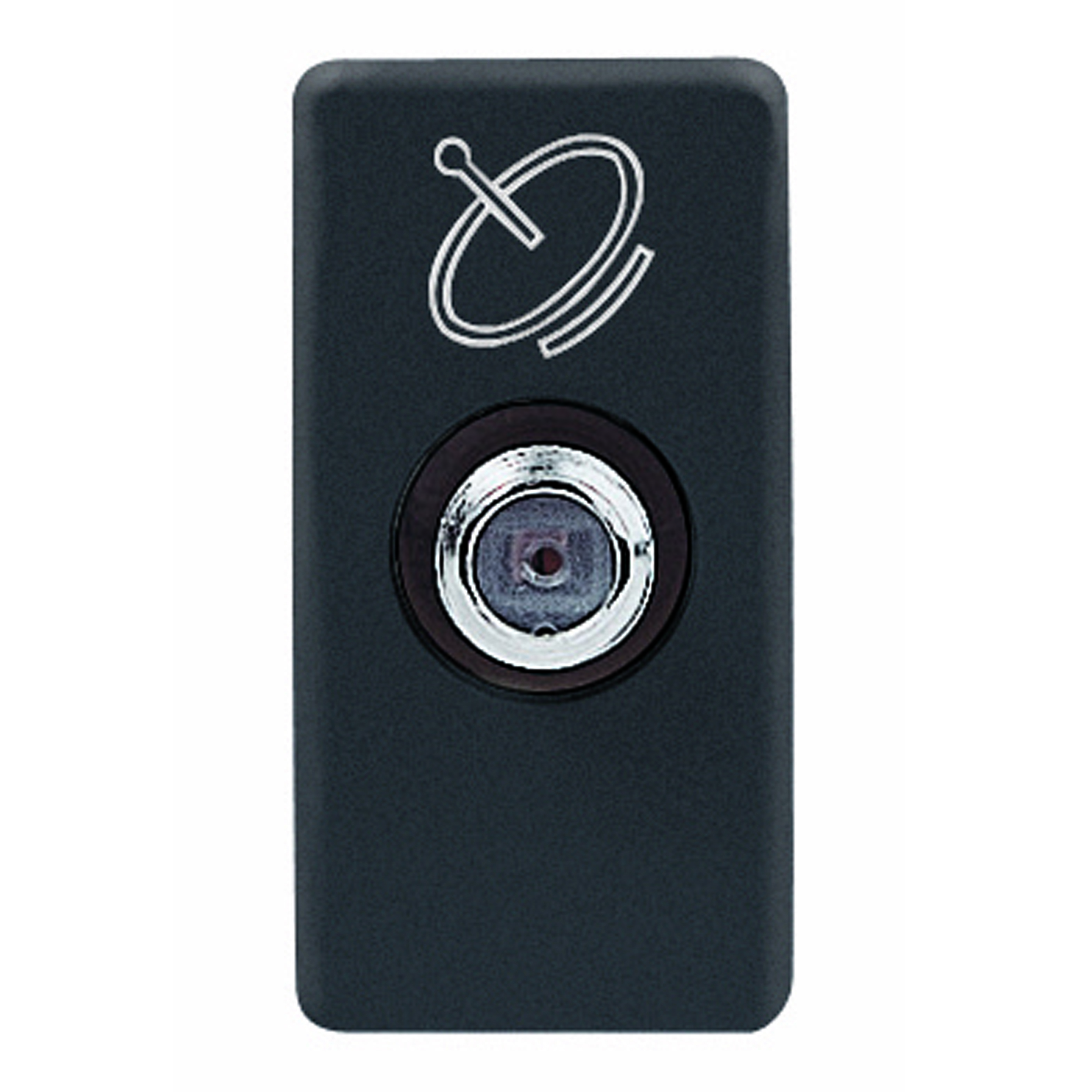

ZÁSUVKA KOAXIÁLNÍ TV, STÍNĚNÍ TŘÍDY A – ZDÍŘKOVÝ KONEKTOR F – PRŮBĚŽNÉ ZAPOJENÍ 10 dB – 1 MODUL – SYSTEM – ČERNÁ

Kód: GW21392
Řada: SYSTEM BLACK – řada Domestic
Modulární zařízení
Modulární zařízení System umožňují vytvářet nekonečné kombinace zařízení a rámečků prostřednictvím kompletní řady, která pokrývá všechny designové, funkční a instalační potřeby. Barvy a povrchové úpravy: matná černá, elegantní a noblesní. Ideální pro řešení pro zapuštěnou montáž (pro obdélníkové nebo čtvercové krabice), řešení pro montáž na povrch a speciální aplikace. Řada zahrnuje ovládací jednotky, zásuvky, jističe, kontrolky, konektory a zařízení pro ovládání, bezpečnost a pohodlí vašeho domova.

Technické informace

Informace
Stáhnout
Software
Certifikáty
Kategorie Zásuvka TV/SAT
Popis Průchozí kabeláž
Typ -
Barva Černá
Útlum 10 dB
Frekvence 5–2400 MHz
Stínění Třída A
Pro typ konektoru Zdířkový F
Norma EN 60728-4; IEC 61169-24
Počet modulů SYSTEM 1
Upevnění kabelu Se šroubem
Pouzdro Tlakově lité kovové tělo Zamak
Materiál Technopolymer
Elektrokód 0131
Ware Number 85366910

Product Data Sheet

Technické charakteristiky

User guide

CE marking

Související produkty

Gewiss Code
Popis
Typ
Útlum
Počet modulů SYSTEM

GW21391

Přímé

S průchodem proudu

0 dB

1

GW21396

Průchozí kabeláž

-

5 dB

1

GW21392

Průchozí kabeláž

-

10 dB

1

GW20277

Koncový odpor 75 ohmů

-

-

-

VYBAVENÍ A POZNÁMKY
CHARAKTERISTIKA: GW21391 umožňuje přenášení napěťových/proudových a/nebo řídicích signálů vzdáleného napájení směrem k uživatelskému portu (max. 24 V – 500 mA). GW20277 v kombinaci se zásuvkami s průběžným zapojením umožňuje vytvářet koncové zásuvky.
POUŽITÍ: zásuvky vhodné pro zpětný kanál.
POZNÁMKY: koaxiální zásuvka TV-SAT 5 dB GW21396 je definována s podmíněným použitím. Je to speciální zásuvka s průběžným zapojením a musí se jako taková používat, pouze s tím rozdílem, že uživatelský port (zásuvka směrem k uživatelskému zařízení) musí být vždy zakončen zátěží 75 ohmů (TV, VCR, SAT přijímač nebo zakončení 75 ohmů).
