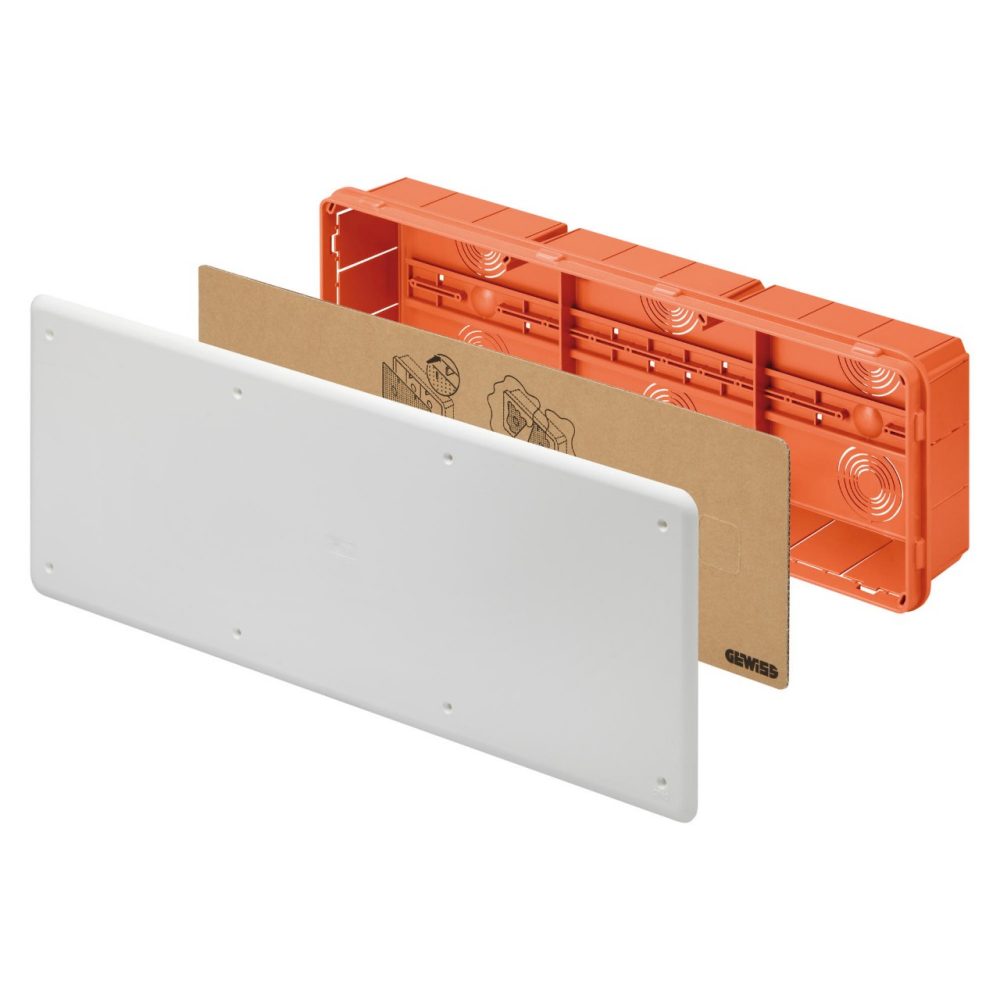

SPOJOVACÍ A PŘIPOJOVACÍ KRABICE – PRO ZDĚNÉ STĚNY – S LIŠTOU DIN – ROZMĚRY 480X160X75 – BÍLÉ VÍKO RAL9016

Kód: GW48009

Řada: Řada 48
Řada spojovacích a modulárních krabic pro zapuštěnou montáž

Systém se skládá ze tří řad: Řada 48 PT / 48 PT DIN s lisovanou lištou DIN, v souladu s CEI 23-48, vhodná pro instalaci i zařízení HB řada 48 CM složená z velkokapacitních spojovacích krabic, vhodných k vytvoření rozvodných sloupů; řada 48 PTC složená z modulárních spojovacích, řídicích a rozvodných krabic. Všechny krabice jsou vyrobeny z technopolymeru bez halogenů.

Technické informace

Informace

Stáhnout

Software

Certifikáty

Vnější rozměry DxVxH (mm) 480x160x75

Předběžné uspořádání přihrádky 3

Počet modelů EN 50022 na přihrádku 8

Spojka zařízení Domotic Lišta DIN

Rozptýlený max. výkon (W) 25

Počet podpěr GW44720 5

Ware Number 85381000

Technické charakteristiky

Stáhnout

Model BIM

Stáhnout

Výkres DXF

Stáhnout

Přejít do oblasti pro stahování Přejít do oblasti pro stahování

CADpro

Stáhnout Zobrazit více

AUTOCAD Plugin

Stáhnout Zobrazit více

REVIT Plugin

Stáhnout Zobrazit více

PRICE

Stáhnout Zobrazit více

Přejít do oblasti se softwarem Přejít do oblasti se softwarem

Označení CE

Stáhnout

Zobrazit certifikát

Stáhnout

Zobrazit certifikát

Stáhnout

REACH information

Stáhnout

VYBAVENÍ A POZNÁMKY

POUŽITÍ: krabice s vestavěnou lištou DIN na krabici se zadní montáží, v souladu s předpisy, které vyžadují upevnění zařízení, která rozptylují určité množství energie uvnitř spojovacích krabic (vypočteno v souladu s přepisem CEI 23-49). Ideální pro instalaci zařízení pro automatizaci domácností a budov, jako jsou aktuátory, napájecí zdroje atd.
CHARAKTERISTIKA: povrchová ražba krytů pro usnadnění natírání. Vnější rýhování podkladu pro zlepšení přilnavosti malty. Předběžné uspořádání pro kombinovanou spojku (svislou i vodorovnou) přes spojovací prvek GW48051. Víko chráněno teplem smrštitelnou fólií, která obsahuje i sáček s upevňovacími šrouby. Omítkový chránič montovaný zatlačením na otvor základny.
DODÁVANÉ PŘÍSLUŠENSTVÍ: Spojovací krabice GW48011 dodávaná s 5 vnitřními děliči. Sada šroubů ø3x25 mm pro upevnění víka. Omítkový chránič z kartonu dodávaný standardně v balení a vybavený papírovou páskou.
POZNÁMKY: u vstupů odstraňte vylamovací otvory po odstřihnutí příslušných čepů nůžkami.
