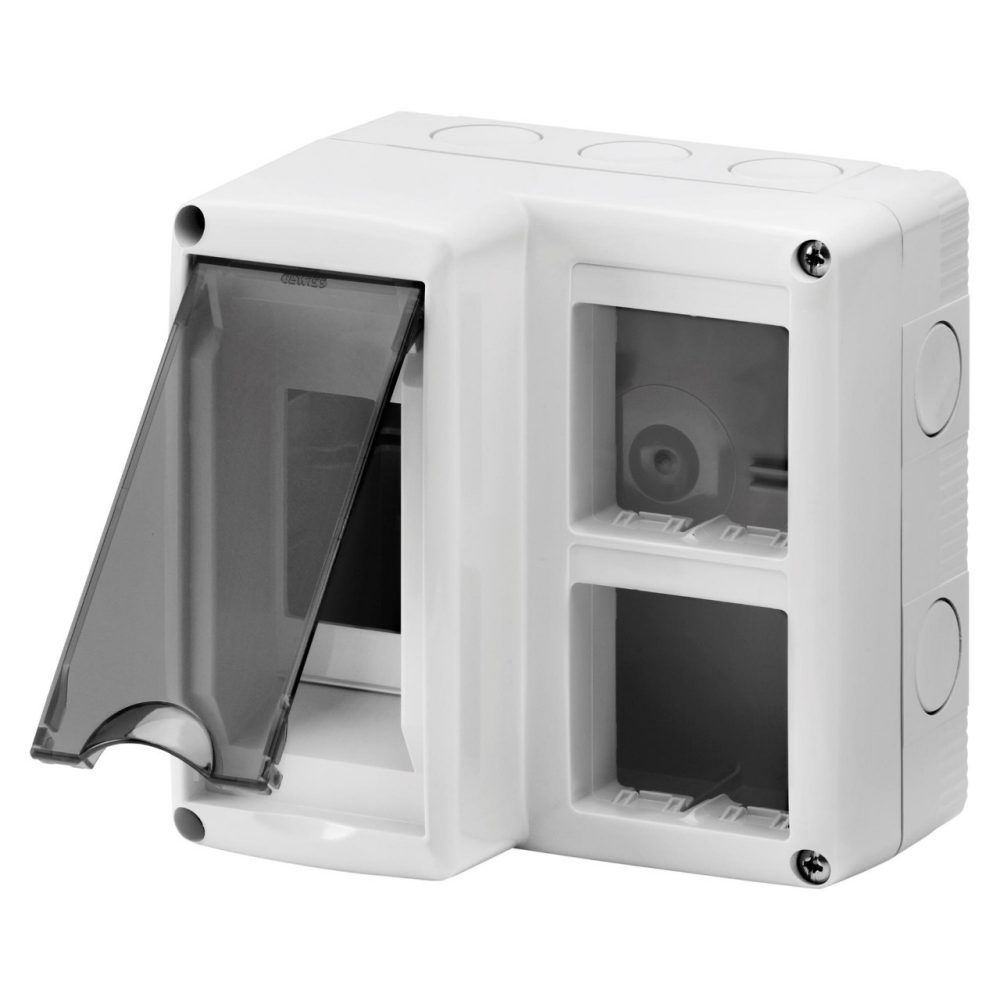

CHRÁNĚNÝ ROZVADĚČ PRO KOMBINOVANOU INSTALACI MODULÁRNÍCH ZAŘÍZENÍ DIN A SYSTEM – 2 MODULY DIN – 4 MODULY SYSTEM – MODUL 2X2 – IP40 – ŠEDÁ RAL 7035
Datasheet CHRÁNĚNÝ ROZVADĚČ PRO KOMBINOVANOU INSTALACI MODULÁRNÍCH ZAŘÍZENÍ DIN A SYSTEM – 2 MODULY DIN – 4 MODULY SYSTEM – MODUL 2X2 – IP40 – ŠEDÁ RAL 7035

CHRÁNĚNÝ ROZVADĚČ PRO KOMBINOVANOU INSTALACI MODULÁRNÍCH ZAŘÍZENÍ DIN A SYSTEM – 2 MODULY DIN – 4 MODULY SYSTEM – MODUL 2X2 – IP40 – ŠEDÁ RAL 7035

Kód: GW27071
Řada: Řada 27 COMBI
Nástěnné rozvaděče a modulární komponenty
Kompletní, všestranný systém modulárních rozvaděčů, dokonale integrovaný do domácí řady SYSTEM, schopný splnit požadavky na instalaci s vysokou ochranou v domácnostech, komerčních a průmyslových sektorech. Řada 27 COMBI je k dispozici jak ve verzi IP40, tak ve vodotěsných verzích s krytím IP55 a IP65, doporučených pro všechny venkovní aplikace, které jsou vystaveny extrémním atmosférickým podmínkám.

IP40

IK07

650 °C

70 °C

Technické informace

Informace
Stáhnout
Software
Certifikáty
Popis 4 skupiny + 2 moduly DIN
Barva Šedá RAL 7035
Typ dvířek Tuhý
Barva dvířek Kouřové průhledné
Počet vylamovacích otvorů Ø23 10 na stranách / 2 na spodní straně
Typ vylamovacích otvorů Odnímatelné pomocí nástroje
Krytí IP IP40
Třída izolace II
Mechanický odpor IK07
Konfigurace Modul 2x2
Předběžné uspořádání přihrádky 1
Typ rozvaděče GP
Počet modulů SYSTEM 4
Počet modulů DIN 2
Charakteristika Bez halogenů
Šrouby víka Nerezová ocel
Utahovací moment šroubů 0.8 NM
Vnější rozměry DxVxH (mm) 132x132x95
Rozptýlený výkon (W) 13
Jmenovité napětí 400 V AC
Jmenovitý proud (In) 32 A
Izolační napětí (Ui) 750 V
Zkouška žhavou smyčkou 650 °C
Tepelné zatížení s kuličkou 70 °C
Norma EN 60670-1 – EN 60670-24
Instalační teplota -25 +60 °C
Elektrokód 0212
Ware Number 85381000

Product Data Sheet

Technické charakteristiky – EN

CE marking

Conformity declaration

REACH information

VYBAVENÍ A POZNÁMKY
CHARAKTERISTIKA: přizpůsobené k rozdělení do 2 svislých přihrádek (kromě GW27071) pomocí speciálních funkčních děličů. Vylamovací otvory odstranitelné pomocí nástroje. Rozvaděče jsou upraveny pro upevnění zemnicí svorky GW26407. Kompletní izolace lze dosáhnout použitím šroubových krytek GW44622.
DODÁVANÉ PŘÍSLUŠENSTVÍ: rychlospojková kabelová vývodka pro kabely Ø od 4 do 14 mm a elektroinstalační trubky Ø16 a 20 mm.
POZNÁMKY: rozptýlený výkon vypočtený podle předpisu IEC 60670-24.
