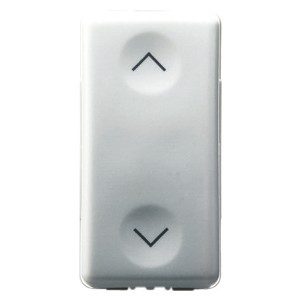

ŽALUZIOVÝ PŘEPÍNAČ 2P 250 V AC - 10AX - NEUTRÁLNÍ - SYMBOL NAHORU-DOLŮ - 1 MODUL - SYSTEM - BÍLÁ

Kód: GW20560

Řada: SYSTEM WHITE - řada Domestic
Modulární zařízení

Modulární zařízení System umožňují vytvářet nekonečné kombinace zařízení a rámečků díky kompletní řadě, která je schopna uspokojit všechny designové, funkční a instalační požadavky. Barva a úprava: lesklá bílá, světlá a všestranná
Ideální pro řešení pro zapuštěnou montáž (pro obdélníkové nebo čtvercové krabice), řešení pro montáž na povrch a pro speciální aplikace. Řada zahrnuje ovládací prvky, zásuvky, ochrany, kontrolky, konektory a zařízení pro ovládání, bezpečnost a pohodlí vašeho domova.

125 °C

850 °C

Technické informace

Informace

Stáhnout

Software

Certifikáty

Kategorie Žaluziový přepínač

Tlačítko Neutrální

Symbol NAHORU - DOLŮ

Barva Bílá

Popis 2P - 10AX

Napětí 250 V AC

Signalizační jednotka -

Norma EN 60669-1

Odpor při zkušebním napětí 2000 V při 50 Hz po dobu 1 minuty

Jmenovitý výkon LED žárovek 230 V 100 W

Izolační odpor > 5 megaohmů

Zapojovací svorky Se šroubem

Spínač dlouhodobého provozu (počet změn polohy) 40 000 při In 250 V AC účiník=0,6

Tepelné zatížení s kuličkou 125 °C

Zkouška žhavou smyčkou 850 °C

Úchyt svorky na kabelové trakci > 50 N

Kapacita utahování svorek pletené kabely (mm²) min. 0,75 - max. 2x4

Kapacita utahování svorek pevné kabely (mm²) min. 0,5 - max. 2x2,5

Počet modulů SYSTEM 1

Materiál Technopolymer

Elektrokód 0130

Ware Number 85365080

Product Data Sheet

Stáhnout

Technické charakteristiky

Stáhnout

Přejít do oblasti pro stahování Přejít do oblasti pro stahování

PRICE

Stáhnout Zobrazit více

64-8

Stáhnout Zobrazit více

AUTOCAD Plugin

Stáhnout Zobrazit více

CADpro

Stáhnout Zobrazit více

REVIT Plugin

Stáhnout Zobrazit více

37-08

Stáhnout Zobrazit více

Přejít do oblasti se softwarem Přejít do oblasti se softwarem

Označení CE

Stáhnout

Prohlášení o shodě

REACH information

Stáhnout

VYBAVENÍ A POZNÁMKY

CHARAKTERISTIKA: tři vzpřímené polohy. Oba kontakty jsou rozpojené ve střední (vypnuté) poloze. Se 6 svorkovnicemi.
POUŽITÍ: ovládání obvodů vyžadujících blokovací zařízení (např. ovládání motorizovaných zařízení s reverzací směru). 2uživatelské selektivní ovládání.
