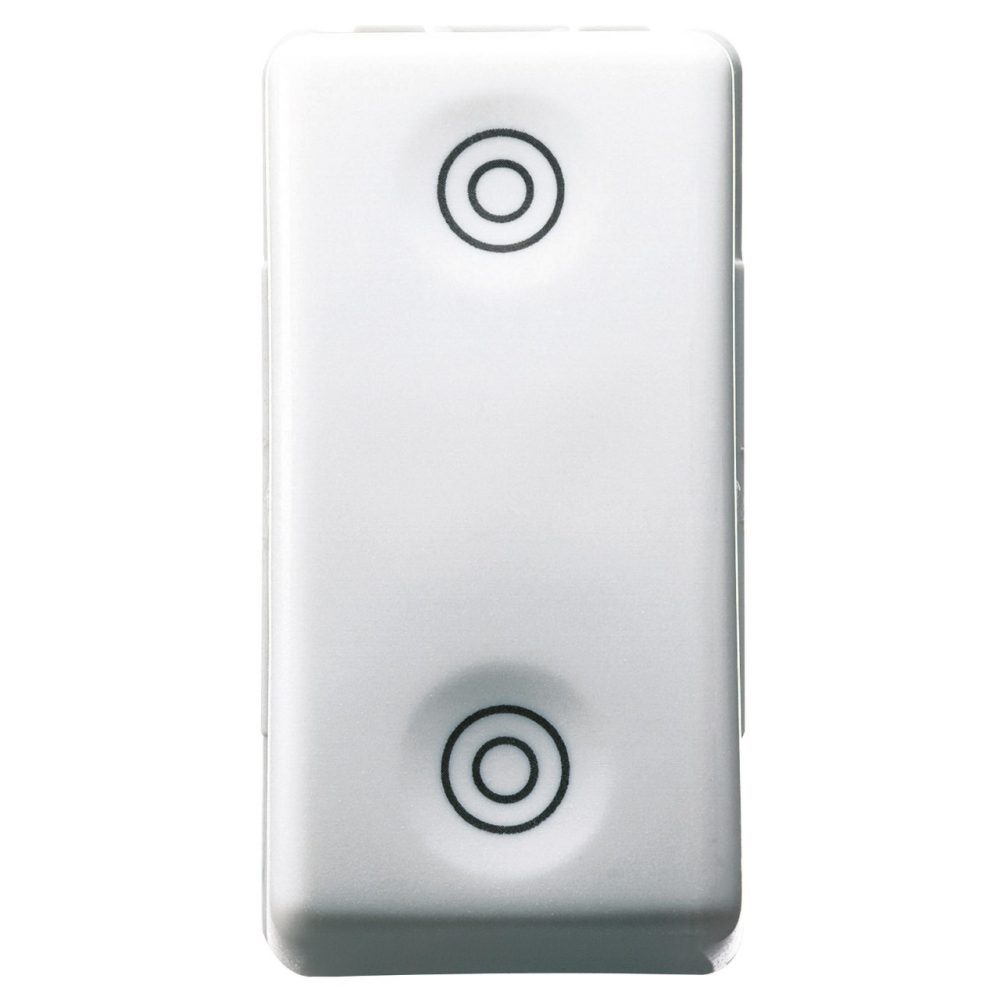

TLAČÍTKO 1P 250 V AC - NO+NO 10 A - S BLOKOVACÍM ZAŘÍZENÍM - SYMBOL DVOJITÉHO KRUHU - 1 MODUL - SYSTEM - BÍLÁ

Kód: GW20520

Řada: SYSTEM WHITE - řada Domestic
Modulární zařízení

Modulární zařízení System umožňují vytvářet nekonečné kombinace zařízení a rámečků díky kompletní řadě, která je schopna uspokojit všechny designové, funkční a instalační požadavky. Barva a úprava: lesklá bílá, světlá a všestranná
Ideální pro řešení pro zapuštěnou montáž (pro obdélníkové nebo čtvercové krabice), řešení pro montáž na povrch a pro speciální aplikace. Řada zahrnuje ovládací prvky, zásuvky, ochrany, kontrolky, konektory a zařízení pro ovládání, bezpečnost a pohodlí vašeho domova.

125 °C

850 °C

Technické informace

Informace

Stáhnout

Software

Certifikáty

Kategorie Tlačítko

Tlačítko S blokovacím zařízením

Symbol Dvojité kroužky

Barva Bílá

Popis 1P NO+NO - 10 A

Napětí 250 V AC

Signalizační jednotka -

Norma EN 60669-1

Odpor při zkušebním napětí 2000 V při 50 Hz po dobu 1 minuty

Izolační odpor > 5 megaohmů

Zapojovací svorky Se šroubem

Spínač dlouhodobého provozu (počet změn polohy) 40 000 při In 250 V AC účiník=0,6

Tepelné zatížení s kuličkou 125 °C

Zkouška žhavou smyčkou 850 °C

Úchyt svorky na kabelové trakci > 50 N

Kapacita utahování svorek pletené kabely (mm²) min. 0,75 - max. 2x4

Kapacita utahování svorek pevné kabely (mm²) min. 0,5 - max. 2x2,5

Počet modulů SYSTEM 1

Materiál Technopolymer

Elektrokód 0130

Ware Number 85365080

Product Data Sheet

Stáhnout

Technické charakteristiky

Stáhnout

3D krokové kreslení

Stáhnout

Přejít do oblasti pro stahování Přejít do oblasti pro stahování

REVIT Plugin

Stáhnout Zobrazit více

64-8

Stáhnout Zobrazit více

PRICE

Stáhnout Zobrazit více

AUTOCAD Plugin

Stáhnout Zobrazit více

CADpro

Stáhnout Zobrazit více

37-08

Stáhnout Zobrazit více

Přejít do oblasti se softwarem Přejít do oblasti se softwarem

Zobrazit certifikát

Stáhnout

Označení CE

Stáhnout

Zobrazit certifikát

Stáhnout

Prohlášení o shodě

REACH information

Stáhnout

VYBAVENÍ A POZNÁMKY

CHARAKTERISTIKA: výrobky s možností osvětlení používají miniaturní žárovky, které nejsou součástí dodávky. GW20520, GW20521, oba kontakty jsou rozpojené ve střední poloze (vypnuté).
DODÁVANÉ PŘÍSLUŠENSTVÍ: GW20515 – červená zářivková signalizační jednotka 230 V AC (0,4 W). GW20516 – bílá LED 12/24 V AC/DC (0,4 W) signalizační jednotka. GW20518, kabel z izolačního materiálu, délka 140 cm, s knoflíkem. GW20530 se dodává se 2 klíči. Náhradní klíče: GW30912.
