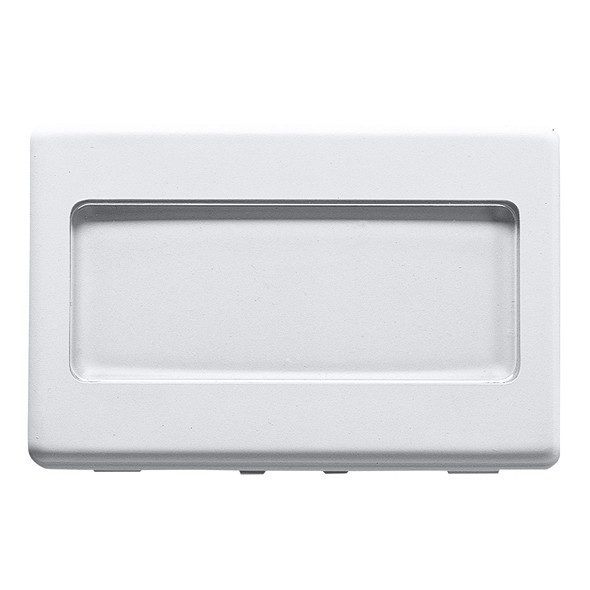

TLAČÍTKO S PODSVÍCENOU JMENOVKOU 250 V AC – NO 10 A – 3 MODULY – SYSTEM – BÍLÁ
Datasheet TLAČÍTKO S PODSVÍCENOU JMENOVKOU 250 V AC – NO 10 A – 3 MODULY – SYSTEM – BÍLÁ

TLAČÍTKO S PODSVÍCENOU JMENOVKOU 250 V AC – NO 10 A – 3 MODULY – SYSTEM – BÍLÁ

Kód: GW20024
Stáhnout technický list
Řada: SYSTEM WHITE – řada Domestic
Modulární zařízení
Modulární zařízení System umožňují vytvářet nekonečné kombinace zařízení a rámečků díky kompletní řadě, která je schopna uspokojit všechny designové, funkční a instalační požadavky. Barva a úprava: lesklá bílá, světlá a všestranná
Ideální pro řešení pro zapuštěnou montáž (pro obdélníkové nebo čtvercové krabice), řešení pro montáž na povrch a pro speciální aplikace. Řada zahrnuje ovládací prvky, zásuvky, ochrany, kontrolky, konektory a zařízení pro ovládání, bezpečnost a pohodlí vašeho domova.

125 °C

850 °C

Technické informace

Informace
Stáhnout
Software
Certifikáty
Kategorie Tlačítko
Typ Jmenovka
Barva Bílá
Popis 1P NO – 10 A
Napětí 250 V AC
Norma EN 60669-1
Odpor při zkušebním napětí 2000 V při 50 Hz po dobu 1 minuty
Izolační odpor > 5 megaohmů
Zapojovací svorky Se šroubem
Spínač dlouhodobého provozu (počet změn polohy) 40 000 při In 250 V AC účiník=0,6
Úchyt svorky na kabelové trakci > 50 N
Kapacita utahování svorek pletené kabely (mm²) min. 0,75 – max. 2x4
Kapacita utahování svorek pevné kabely (mm²) min. 0,5 – max. 2x2,5
Žárovka Kazetové svítidlo S6x36 mm
Tepelné zatížení s kuličkou 125 °C
Napětí svítidla 12-24 V ac/dc
Zkouška žhavou smyčkou 850 °C
Výkon žárovky 2 W
Počet modulů SYSTEM 3
Materiál Technopolymer
Elektrokód 0130
Ware Number 85365080

Product Data Sheet

Technické charakteristiky – EN

Přejít do oblasti pro stahování Přejít do oblasti pro stahování

PRICE

Zobrazit více

37-08

Zobrazit více

REVIT Plugin

Zobrazit více

64-8

Zobrazit více

AUTOCAD Plugin

Zobrazit více

CADpro

Zobrazit více
Přejít do oblasti se softwarem Přejít do oblasti se softwarem

Display the certificate

CE marking

VYBAVENÍ A POZNÁMKY
CHARAKTERISTIKA: dodává se bez žárovky.
