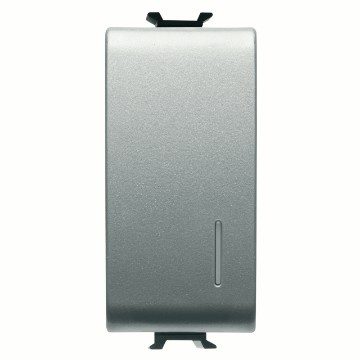

VOLACÍ RELÉ 12 V AC/DC - 1P 1NO/NC 12 V - 1 MODUL - TITAN - CHORUSMART

Kód: GW14726

Řada: CHORUSMART - řada Domestic
Lesklá titanová modulární zařízení

Modulární zařízení ChoruSmart umožňují vytvářet nekonečné kombinace mezi zařízeními a deskami díky kompletní řadě, která dokáže uspokojit všechny designové, funkční a instalační požadavky. K dispozici jsou v lesklém titanovém provedení, inovativní a moderní, zahrnují kolébková tlačítka s ½, 1 a 2 moduly pro optimalizaci prostoru a axiální tlačítka ve verzi EVO nebo SMART pro pokročilé funkce. Systém předního upevnění usnadňuje montáž a uvolnění bez nutnosti demontáže podpěry.

125 °C

850 °C

Technické informace

Informace

Stáhnout

Software

Certifikáty

Kategorie Volací relé

Výstupní kontakty 1NO/NC 12 V (max. 1 A)

Barva Lesklý titan

Napájecí napětí 12 V AC/DC

Popis Volací relé

Počet pólů 1P

Napětí 12 V AC/DC

Norma EN 60669-1 / EN 60669-2-2

Odpor při zkušebním napětí 2000 V při 50 Hz po dobu 1 minuty

Izolační odpor > 5 megaohmů

Zapojovací svorky Se šroubem

Spínač dlouhodobého provozu (počet změn polohy) 40 000 při In 250 V AC účiník=0,6

Tepelné zatížení s kuličkou 125 °C

Zkouška žhavou smyčkou 850 °C

Úchyt svorky na kabelové trakci > 50 N

Kapacita utahování svorek pletené kabely (mm²) min. 0,75 - max. 2x4

Kapacita utahování svorek pevné kabely (mm²) min. 0,5 - max. 2x2,5

Počet modulů 1

Materiál Technopolymer

Elektrokód 140

Ware Number 85364190

Product Data Sheet

Stáhnout

Technické charakteristiky

Stáhnout

Likvidace

Stáhnout

Uživatelská příručka

Stáhnout

Přejít do oblasti pro stahování Přejít do oblasti pro stahování

HOME

Stáhnout Zobrazit více

PRICE

Stáhnout Zobrazit více

64-8

Stáhnout Zobrazit více

AUTOCAD Plugin

Stáhnout Zobrazit více

REVIT Plugin

Stáhnout Zobrazit více

CADpro

Stáhnout Zobrazit více

Přejít do oblasti se softwarem Přejít do oblasti se softwarem

Označení CE

Stáhnout

Prohlášení o shodě

REACH information

Stáhnout

VYBAVENÍ A POZNÁMKY

CHARAKTERISTIKA: přívodky pro vzdálená tlačítka NO pro alarmy (např. GW14136) a reset alarmu (např. GW14145). Zelená LED pro signalizaci stavu alarmu.
