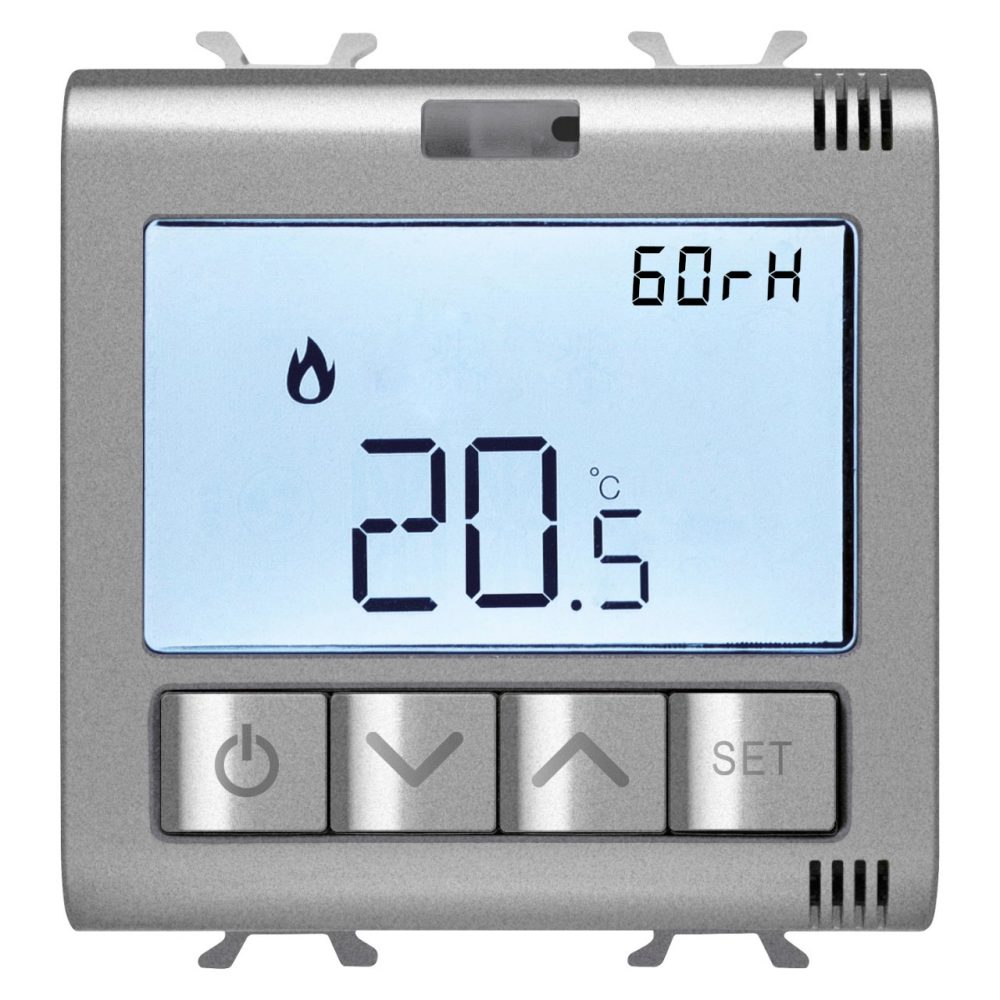

PŘIPOJENÝ TERMOSTAT S MĚŘENÍM VLHKOSTI - ZIGBEE - 100-240 V AC 50/60 Hz - NA 5 A (AC1) 240 V AC - 2 MODULY - TITAN - CHORUSMART

Kód: GW14709

Řada: CHORUSMART - řada Domestic
Lesklá titanová modulární zařízení

Modulární zařízení ChoruSmart umožňují vytvářet nekonečné kombinace mezi zařízeními a deskami díky kompletní řadě, která dokáže uspokojit všechny designové, funkční a instalační požadavky. K dispozici jsou v lesklém titanovém provedení, inovativní a moderní, zahrnují kolébková tlačítka s ½, 1 a 2 moduly pro optimalizaci prostoru a axiální tlačítka ve verzi EVO nebo SMART pro pokročilé funkce. Systém předního upevnění usnadňuje montáž a uvolnění bez nutnosti demontáže podpěry.

IP20

Technické informace

Informace

Stáhnout

Software

Video

Certifikáty

Barva Lesklý titan

Výstupní kontakty 1 NA / NC 5 A (AC1) 240 V AC

Zdroj napájení 100 ÷ 240 V AC - 50/60 Hz

Počet modulů 2

Rádiové spojení Zigbee (IEEE 802.15.4)

Norma 2014/53/EU, 2011/65/EU + 2015/863, EN 60730-1, EN 60730-2-7, EN 60730-2-9, EN 301 489-1, EN 301 489-17, EN 300 328, EN IEC 63000

Pracovní teplota -5 ÷ +45 °C

Relativní vlhkost (nekondenzující) Max. 93 %

Výstupní výkon Zigbee 10 dBm

Zapojovací svorky Se šroubem

Kapacita utahování svorek pletené kabely (mm²) Max. 1,5

Kapacita utahování svorek pevné kabely (mm²) Max. 1,5

Kategorie Termostat

Krytí IP IP20

Měřené rozměry Teplota, vlhkost

Funkce Řízení vytápění a chlazení; algoritmy pro 2cestné systémy: dvoubodový (vypnuto/zapnuto) a proporcionálně integrační (PWM).

Typ displeje LCD

Ware Number 90321020

Product Data Sheet

Stáhnout

Technické charakteristiky

Stáhnout

Uživatelská příručka

Stáhnout

Energetický štítek

Stáhnout

3D krokové kreslení

Stáhnout

Přejít do oblasti pro stahování Přejít do oblasti pro stahování

HOME

Stáhnout Zobrazit více

PRICE

Stáhnout Zobrazit více

AUTOCAD Plugin

Stáhnout Zobrazit více

CADpro

Stáhnout Zobrazit více

REVIT Plugin

Stáhnout Zobrazit více

64-8

Stáhnout Zobrazit více

Přejít do oblasti se softwarem Přejít do oblasti se softwarem

Označení CE

Stáhnout

Prohlášení o shodě

REACH information

Stáhnout

VYBAVENÍ A POZNÁMKY

VLASTNOSTI: termostat sw zapuštěnou montáží pro ovládání topných/chladicích systémů s manuálním řízením teploty a možností vypnutí. Algoritmy řízení pro dvoucestné systémy: dva body (zapnuto/vypnuto), proporcionálně-integrální (PWM). Termostat může ovládat solenoidový ventil pro vytápění nebo chlazení pomocí místního kontaktu nebo přes Zigbee, v tomto případě musí být solenoidový ventil ovládán aktuátorem Zigbee. Lze použít připojené aktuátory Zigbee GWA1521, GWA1522, GWA1523, GW1x826, GWA1201 a GWA1202.
Termostat je vybaven integrovanými snímači teploty a vlhkosti. Termostat má vstup pro snímač NTC (lze použít snímače GW10800 a GW1x900) pro externí měření teploty (např. pro kompenzaci teplot měřených lokálně termostatem nebo pro ochranu v případě podlahového vytápění/chlazení).
POUŽITÍ: ovládání klimatizace (topení nebo chlazení) bytové jednotky nebo prostoru; možnost spravovat denní nebo týdenní profil vytápění/chlazení přes aplikaci. Zařízení měří vlhkost; pokud je překročena prahová hodnota (definovaná během konfigurace), může Zigbee aktivovat odvlhčovací systém a zobrazit/oznámit měření v aplikaci.
Použití v tradičních nepřipojených systémech: připojený termostat lze použít i v tradičních nepřipojených instalacích. V tomto případě se konfigurace neprovádí přes aplikaci a vstup snímače NTC lze použít pouze pro kompenzaci měření teploty detekované lokálně termostatem.
