blokovaná spínaná zásuvka – 2p+e 16 a p17/p11 – s miniaturním proudovým chráničem 1p+n 16 a – 230 v ac – 3 m – titan-chorusmart
Datasheet blokovaná spínaná zásuvka – 2p+e 16 a p17/p11 – s miniaturním proudovým chráničem 1p+n 16 a – 230 v ac – 3 m – titan-chorusmart

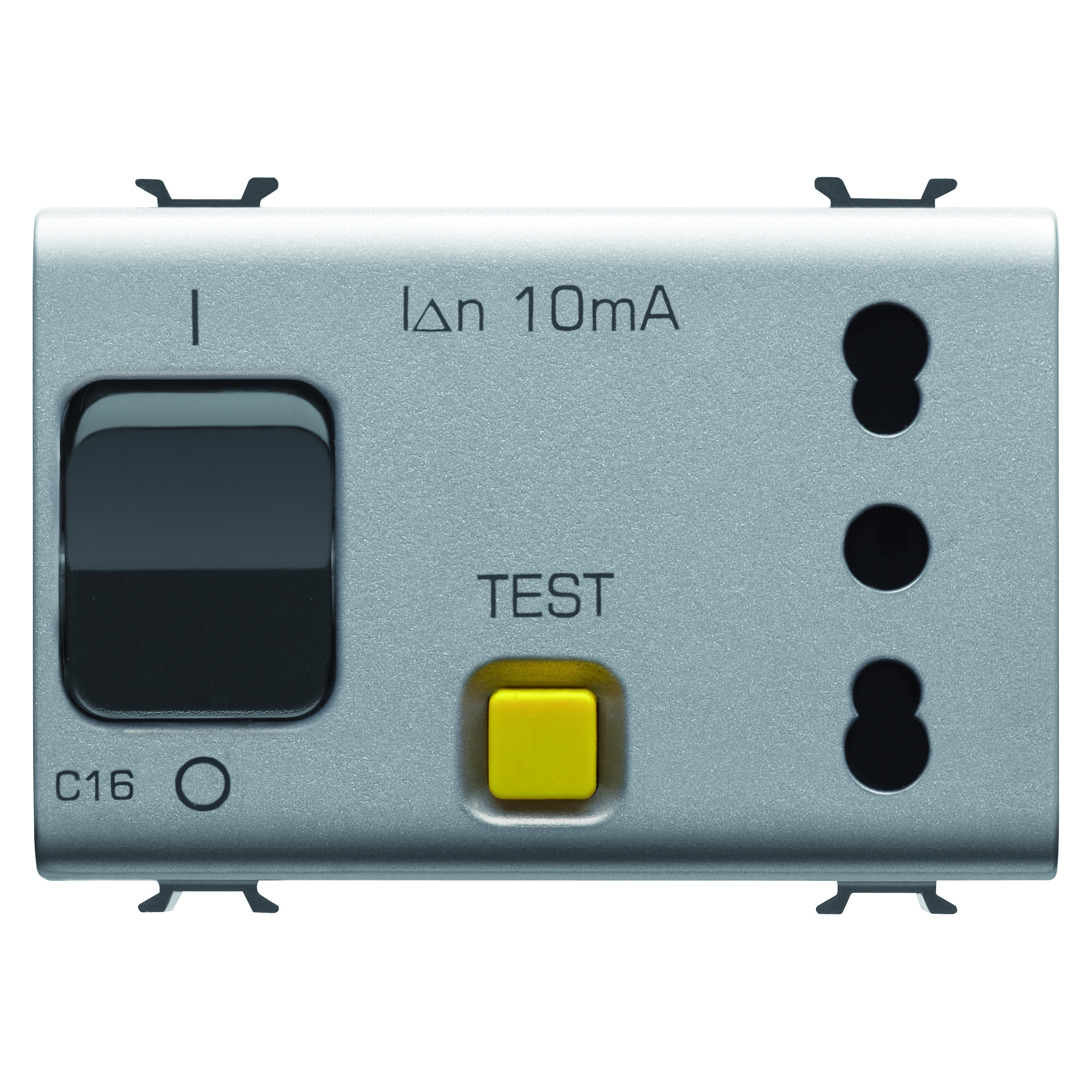

BLOKOVANÁ SPÍNANÁ ZÁSUVKA – 2P+E 16 A P17/P11 – S MINIATURNÍM PROUDOVÝM CHRÁNIČEM 1P+N 16 A – 230 V AC – 3 M – TITAN-CHORUSMART

Kód: GW14321
Řada: CHORUSMART – řada Domestic
Lesklá titanová modulární zařízení
Modulární zařízení ChoruSmart umožňují vytvářet nekonečné kombinace zařízení a rámečků díky kompletní řadě, která je schopna uspokojit všechny designové, funkční a instalační požadavky.
Barvy a povrchové úpravy: lesklý lakovaný titan, inovativní a trendy.
Neomezené funkce ve zmenšeném prostoru: řada ChoruSmart se skládá z kolébkových tlačítek s ½, 1, 2 a 3 moduly pro optimalizaci prostoru podle potřeby a axiálních tlačítek ve verzi EVO nebo SMART, která uspokojí i ty nejmodernější potřeby.
Přední spojka: přední spojka umožňuje jednoduché a rychlé činnosti sestavení a uvolnění součástí, což umožňuje jejich dokončení bez odstranění podpěry, což je jedinečné pro všechny rámečky a zařízení.

125 °C

850 °C

Technické informace

Informace
Stáhnout
Software
Certifikáty
Kategorie Blokovaná zásuvka s duálním proudem
Popis 2P+E – 16 A
Barva Lesklý titan
Typ Blokované
Napětí 230 V AC
Norma Anglický
Zapojovací svorky Se šroubem
Ochrana Magnetotermico + Differenziale
Typ zásuvky P17-P11
Miniaturní jističe 1P+N 16 A
Rozpojovací kapacita 3 kA
Idn 10 mA
Norma IEC 60884-1; EN 61009-1; EN 61008-1
Odpor při zkušebním napětí 2000 V při 50 Hz po dobu 1 minuty
Izolační odpor > 5 megaohmů
Zásuvka pro dlouhodobý provoz (počet změn polohy) 10 000 při In 250 V AC účiník=0,8
Tepelné zatížení s kuličkou 125 °C
Zkouška žhavou smyčkou 850 °C
Úchyt svorky na kabelové trakci > 50 N
Kapacita utahování svorek pletené kabely (mm²) min. 0,75 – max. 2x4
Kapacita utahování svorek pevné kabely (mm²) min. 0,5 – max. 2x2,5
Počet modulů 3
Elektrokód 0131
Materiál Technopolymer
Ware Number 85366990

Product Data Sheet

Technické charakteristiky

Disposal

User guide

CE marking

REACH information

Související produkty

Gewiss Code
Popis
Typ zásuvky
Miniaturní jističe
Rozpojovací kapacita
Idn
Počet modulů

GW14321

2P+E – 16 A

P17-P11

1P+N 16 A

3 kA

10 mA

3

GW14322

2P+E – 16 A

P40

1P+N 16 A

3 kA

10 mA

4

VYBAVENÍ A POZNÁMKY
CHARAKTERISTIKA: Blokované spínané zásuvky s automatickým miniaturním jističem (charakteristika C) a proudovým chráničem (typ A). Šachty pod napětím pouze s vloženou vidlicí.
POUŽITÍ: vhodné pro instalaci do systémových zakončení pro ochranu zatížení.
